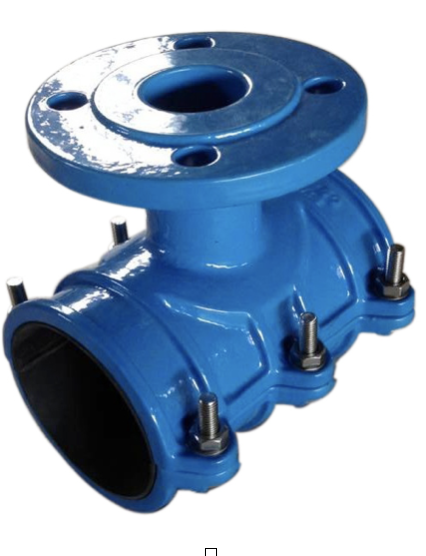

Collarín con salida de brida
Crear una derivación con brida en una tubería principal compatible. El collarín de salida con brida tiene su propio ajuste a la tubería principal y dimensiones de derivación.
Compatibilidad de tubería
Debe confirmarse la compatibilidad del material de la tubería para la configuración seleccionada. Indique el material real y el diámetro exterior medido.
Descripción del producto
Crear una derivación con brida en una tubería principal compatible.
Compatibilidad de tubería
Debe confirmarse la compatibilidad del material de la tubería para la configuración seleccionada. Indique el material real y el diámetro exterior medido.
Disposición de conexión
Tubería principal → collarín → derivación con brida
Conexión y selección
Ajuste a la tubería principal
Seleccione el diámetro exterior real usando la tabla dimensional propia de este producto.
Brida de salida
Especifique DN y taladrado de la brida de salida por separado del diámetro exterior principal.
Diseño específico
Use el plano exacto del collarín. Los distintos collarines con brida y collarines de reparación con salida son diseños independientes.

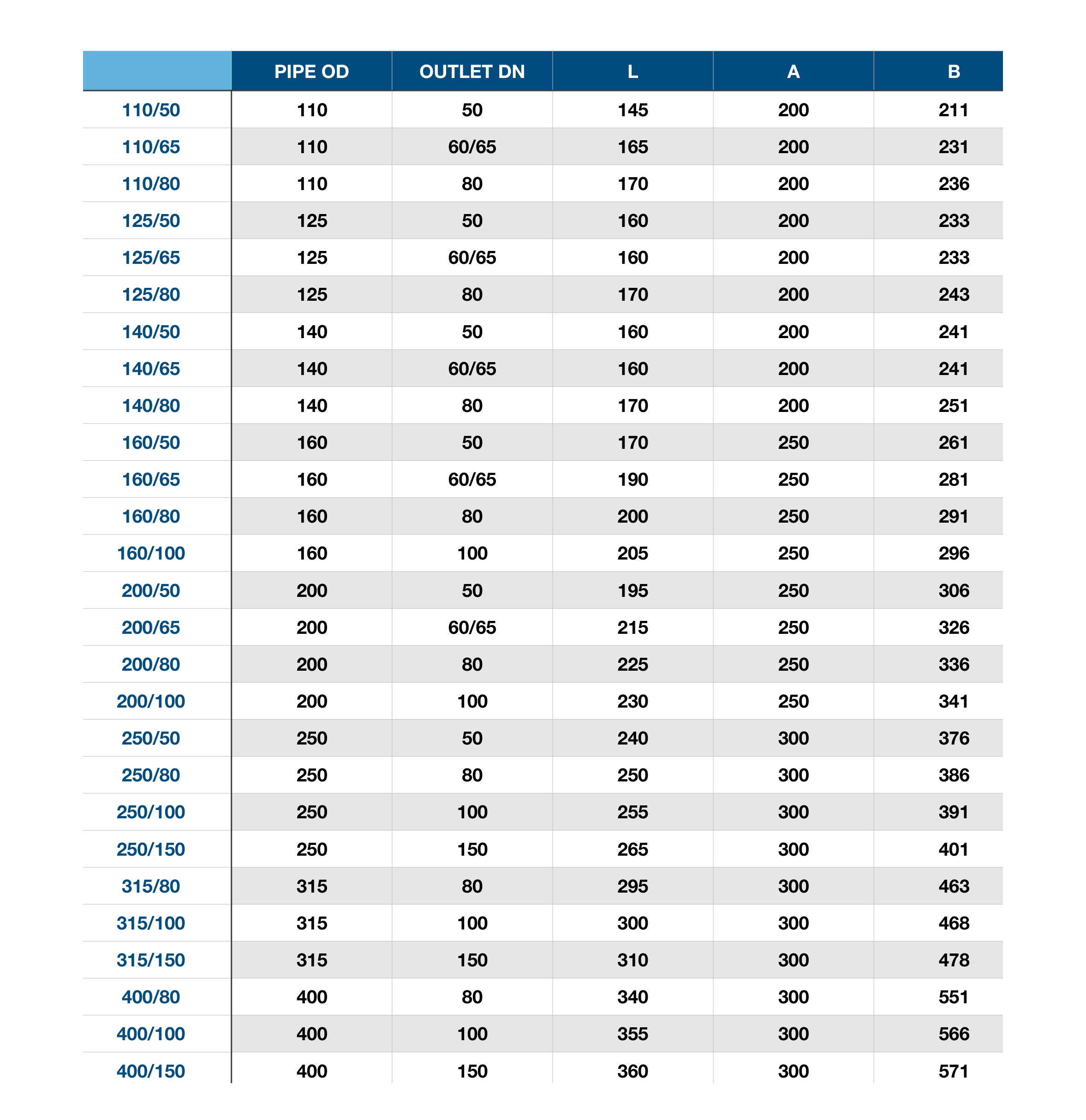

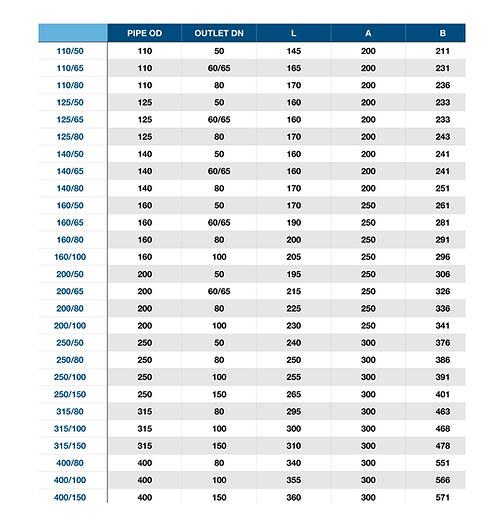

Dimensiones del catálogo

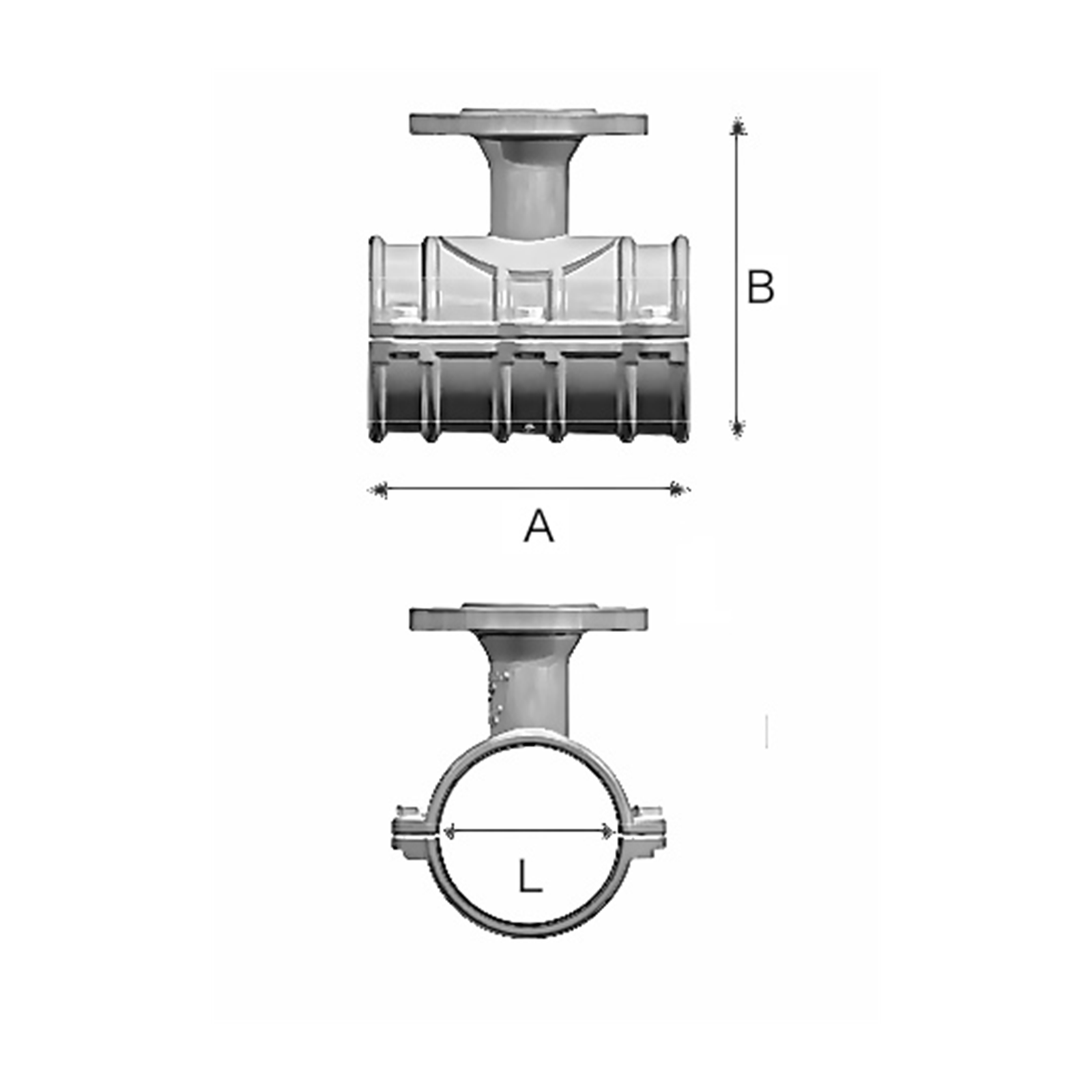

Fuente: AQUAFITTING English catalogue 2023, page 19. Los símbolos de dimensiones siguen el plano de origen correspondiente. Confirme la configuración seleccionada y las dimensiones vigentes antes del pedido.
| Tamaño | Ø exterior de tubería | DN de salida | L | A | B |
|---|---|---|---|---|---|
| 110/50 | 110 | 50 | 145 | 200 | 211 |
| 110/65 | 110 | 60/65 | 165 | 200 | 231 |
| 110/80 | 110 | 80 | 170 | 200 | 236 |
| 125/50 | 125 | 50 | 160 | 200 | 233 |
| 125/65 | 125 | 60/65 | 160 | 200 | 233 |
| 125/80 | 125 | 80 | 170 | 200 | 243 |
| 140/50 | 140 | 50 | 160 | 200 | 241 |
| 140/65 | 140 | 60/65 | 160 | 200 | 241 |
| 140/80 | 140 | 80 | 170 | 200 | 251 |
| 160/50 | 160 | 50 | 170 | 250 | 261 |
| 160/65 | 160 | 60/65 | 190 | 250 | 281 |
| 160/80 | 160 | 80 | 200 | 250 | 291 |
| 160/100 | 160 | 100 | 205 | 250 | 296 |
| 200/50 | 200 | 50 | 195 | 250 | 306 |
| 200/65 | 200 | 60/65 | 215 | 250 | 326 |
| 200/80 | 200 | 80 | 225 | 250 | 336 |
| 200/100 | 200 | 100 | 230 | 250 | 341 |
| 250/50 | 250 | 50 | 240 | 300 | 376 |
| 250/80 | 250 | 80 | 250 | 300 | 386 |
| 250/100 | 250 | 100 | 255 | 300 | 391 |
| 250/150 | 250 | 150 | 265 | 300 | 401 |
| 315/80 | 315 | 80 | 295 | 300 | 463 |
| 315/100 | 315 | 100 | 300 | 300 | 468 |
| 315/150 | 315 | 150 | 310 | 300 | 478 |
| 400/80 | 400 | 80 | 340 | 300 | 551 |
| 400/100 | 400 | 100 | 355 | 300 | 566 |
| 400/150 | 400 | 150 | 360 | 300 | 571 |
Referencias técnicas
Revise el plano y la tabla de dimensiones disponibles y confirme con Aquafitting el tamaño final, la presión, la compatibilidad con la tubería y los documentos requeridos antes de la cotización.
Descargas técnicas
Selección del producto
nombre del producto | DN o tamaño nominal | diámetro exterior real de la tubería | material de la tubería | condición de los extremos | presión de trabajo | cantidad | destino | plano o catálogo requerido
