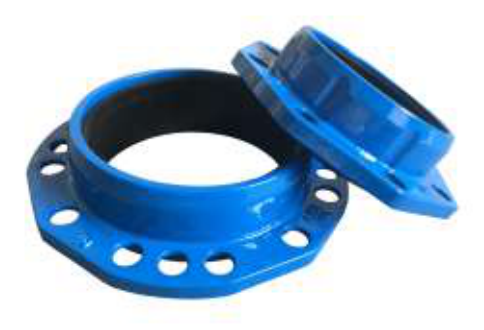

Adaptador de brida Quick para tuberías de fundición dúctil
Conectar un extremo de tubería de fundición dúctil a una brida. Standard es la configuración estándar; Toothed-Grip es la configuración con dientes de agarre. Seleccione el plano correspondiente. Brida doble cámara para tuberías de fundición dúctil.
Compatibilidad de tubería
Tubería de fundición dúctil, dentro del intervalo de diámetro exterior y la configuración seleccionados para el conjunto.
Descripción del producto
Conectar un extremo de tubería de fundición dúctil a una brida.
Compatibilidad de tubería
Tubería de fundición dúctil, dentro del intervalo de diámetro exterior y la configuración seleccionados para el conjunto.
Disposición de conexión
Extremo de fundición dúctil → brida
Conexión y selección
Ajuste del lado de tubería
Mida el diámetro exterior real y seleccione la configuración correspondiente.
Elección de configuración
Especifique Standard o Toothed-Grip. Consulte el plano de montaje correspondiente sin tratar ambas configuraciones como idénticas.
Interfaz de brida
Confirme DN y taladrado de contrabrida por separado del diámetro exterior de tubería.

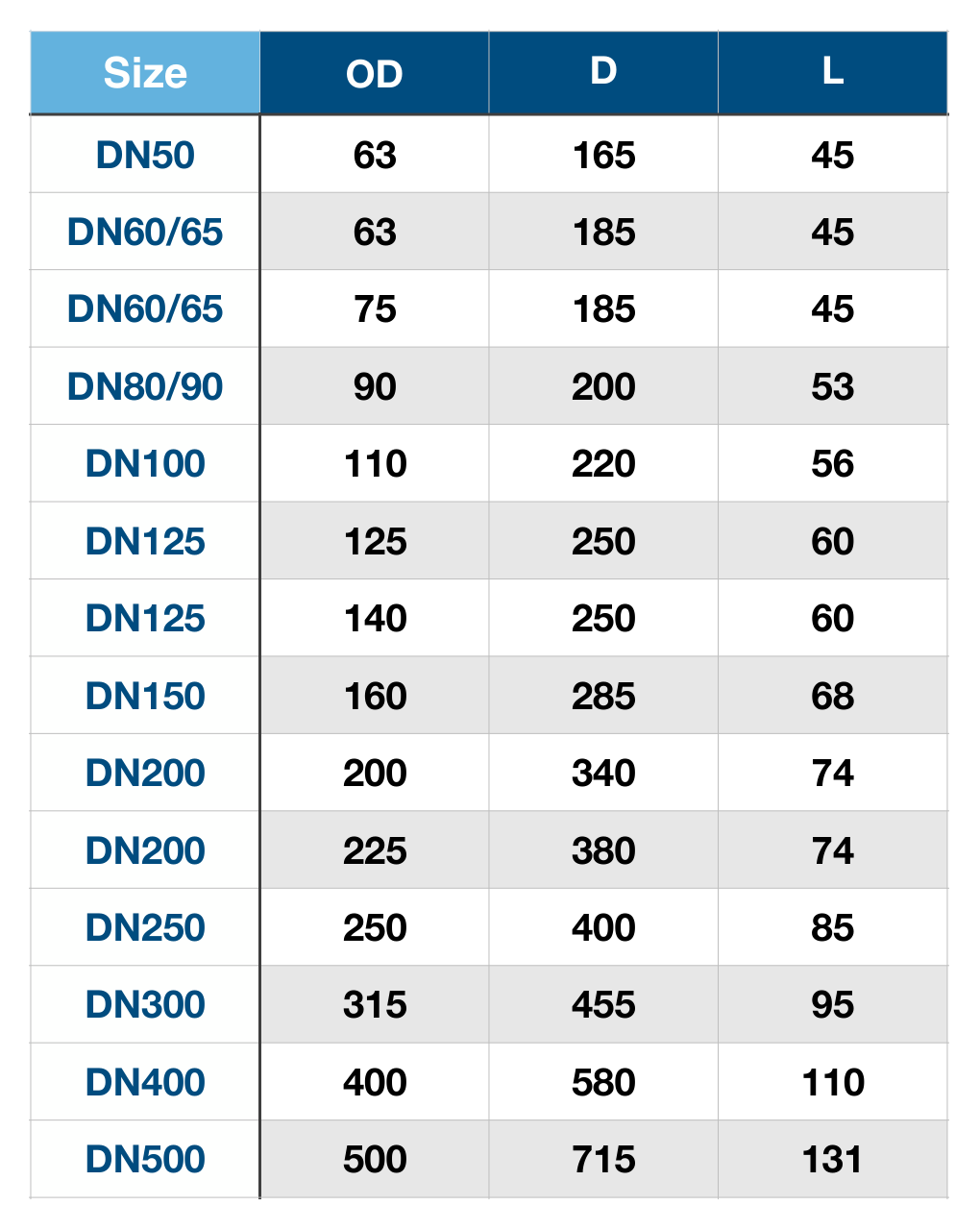

Dimensiones del catálogo

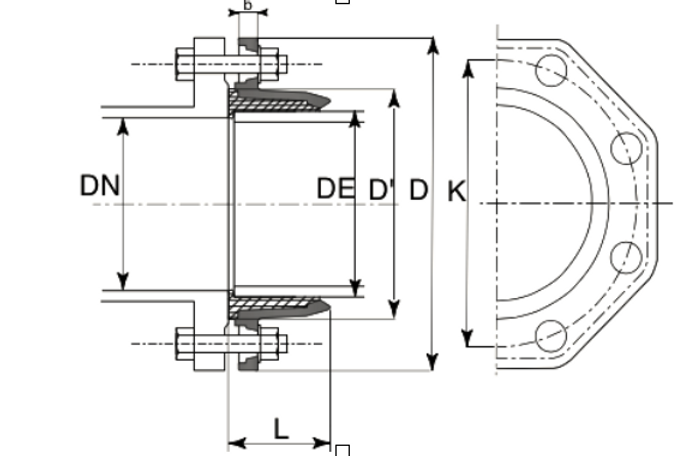

Fuente: AQUAFITTING English catalogue 2023, page 17. Los símbolos de dimensiones siguen el plano de origen correspondiente. Confirme la configuración seleccionada y las dimensiones vigentes antes del pedido. La fila DN400 del original requiere confirmación dimensional y no se incluye. Standard y Toothed-Grip siguen siendo configuraciones independientes.
| Tamaño | Configuración | Diámetro exterior de tubería DE | L | D | D′ | K |
|---|---|---|---|---|---|---|
| DN60/65 | Standard | 77 | 45 | 185 | 101 | 145 |
| DN80 | Standard | 98 | 45 | 200 | 122 | 160 |
| DN100 | Standard | 118 | 52 | 220 | 147 | 180 |
| DN125 | Standard | 144 | 61 | 250 | 177 | 210 |
| DN150 | Standard | 170 | 68 | 285 | 200 | 240 |
| DN200 | Standard | 222 | 70 | 340 | 253 | 295 |
| DN250 | Standard | 274 | 74 | 400 | 305 | PN10 350 / PN16 355 |
| DN300 | Standard | 326 | 77 | 455 | 361 | PN10 400 / PN16 410 |
| DN60/65 | Toothed-Grip | 77 | 45 | 185 | 101 | 145 |
| DN80 | Toothed-Grip | 98 | 45 | 200 | 122 | 160 |
| DN100 | Toothed-Grip | 118 | 52 | 220 | 147 | 180 |
| DN125 | Toothed-Grip | 144 | 61 | 250 | 177 | 210 |
| DN150 | Toothed-Grip | 170 | 68 | 285 | 200 | 240 |
| DN200 | Toothed-Grip | 222 | 70 | 340 | 253 | 295 |
| DN250 | Toothed-Grip | 274 | 74 | 400 | 305 | PN10 350 / PN16 355 |
| DN300 | Toothed-Grip | 326 | 77 | 455 | 361 | PN10 400 / PN16 410 |
Referencias técnicas
Revise el plano y la tabla de dimensiones disponibles y confirme con Aquafitting el tamaño final, la presión, la compatibilidad con la tubería y los documentos requeridos antes de la cotización.
Descargas técnicas
Quick Adaptor for DI pipes
Quick Adaptor for DI pipesSelección del producto
nombre del producto | DN o tamaño nominal | diámetro exterior real de la tubería | material de la tubería | condición de los extremos | presión de trabajo | cantidad | destino | plano o catálogo requerido
