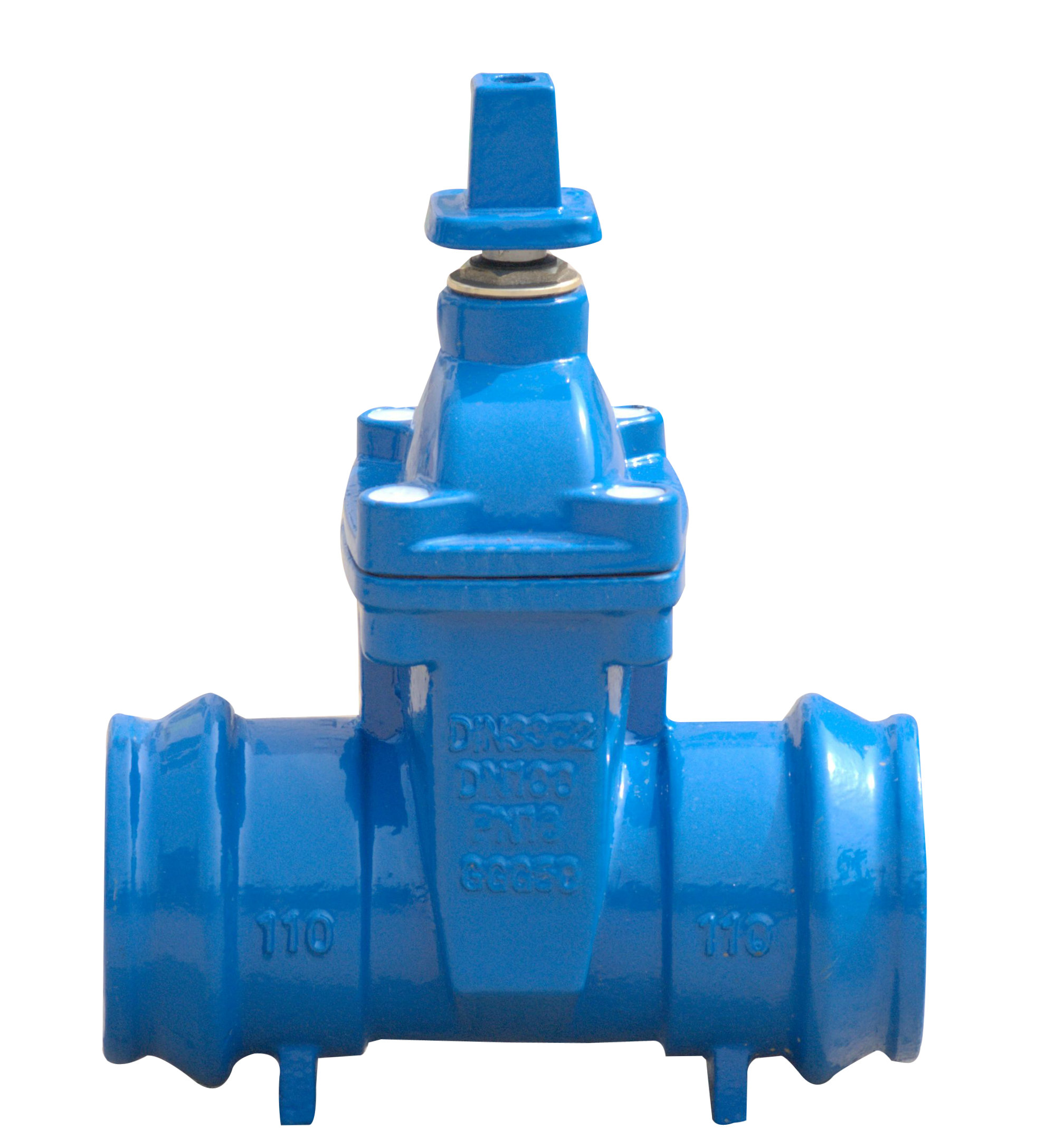

Válvula de compuerta de asiento elástico con extremos de enchufe para PVC
Aislar el flujo en una tubería de PVC. Los extremos de enchufe conectan las tuberías PVC a la válvula de compuerta de asiento elástico.
Compatibilidad de tubería
Tubería de PVC en los extremos de enchufe. El cuerpo de la válvula es de fundición dúctil; el material del cuerpo y el de la tubería conectada son distintos.
Descripción del producto
Aislar el flujo en una tubería de PVC.
Compatibilidad de tubería
Tubería de PVC en los extremos de enchufe. El cuerpo de la válvula es de fundición dúctil; el material del cuerpo y el de la tubería conectada son distintos.
Disposición de conexión
Tubería PVC → válvula de compuerta con enchufes → tubería PVC
Conexión y selección
Conexiones de enchufe
Compruebe el diámetro exterior real PVC y la configuración de enchufe en ambos extremos.
Punto de aislamiento
Seleccione la válvula para la posición de operación y las condiciones de servicio requeridas.
Espacio de instalación

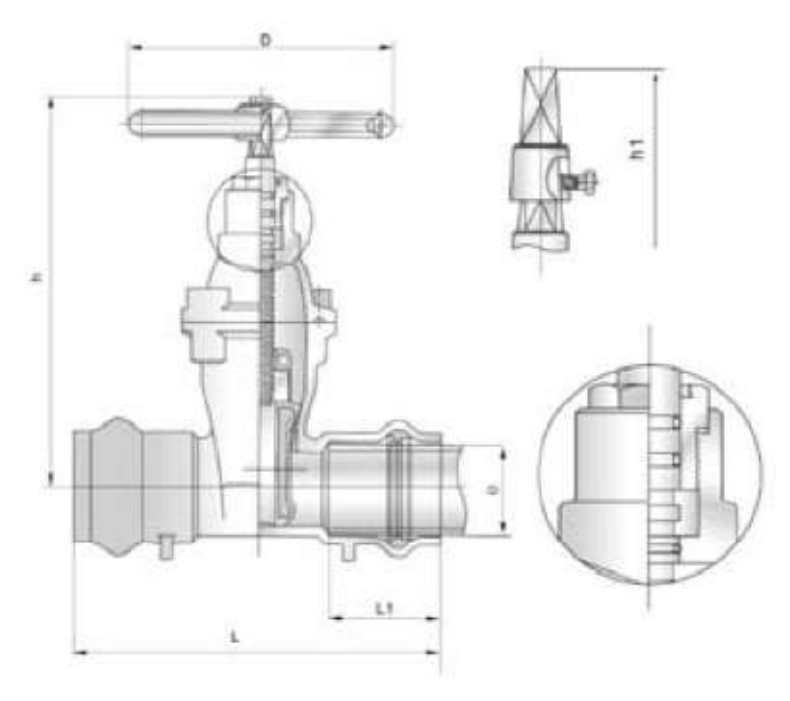

Consulte el plano de válvula para longitud total, altura y espacio de maniobra.

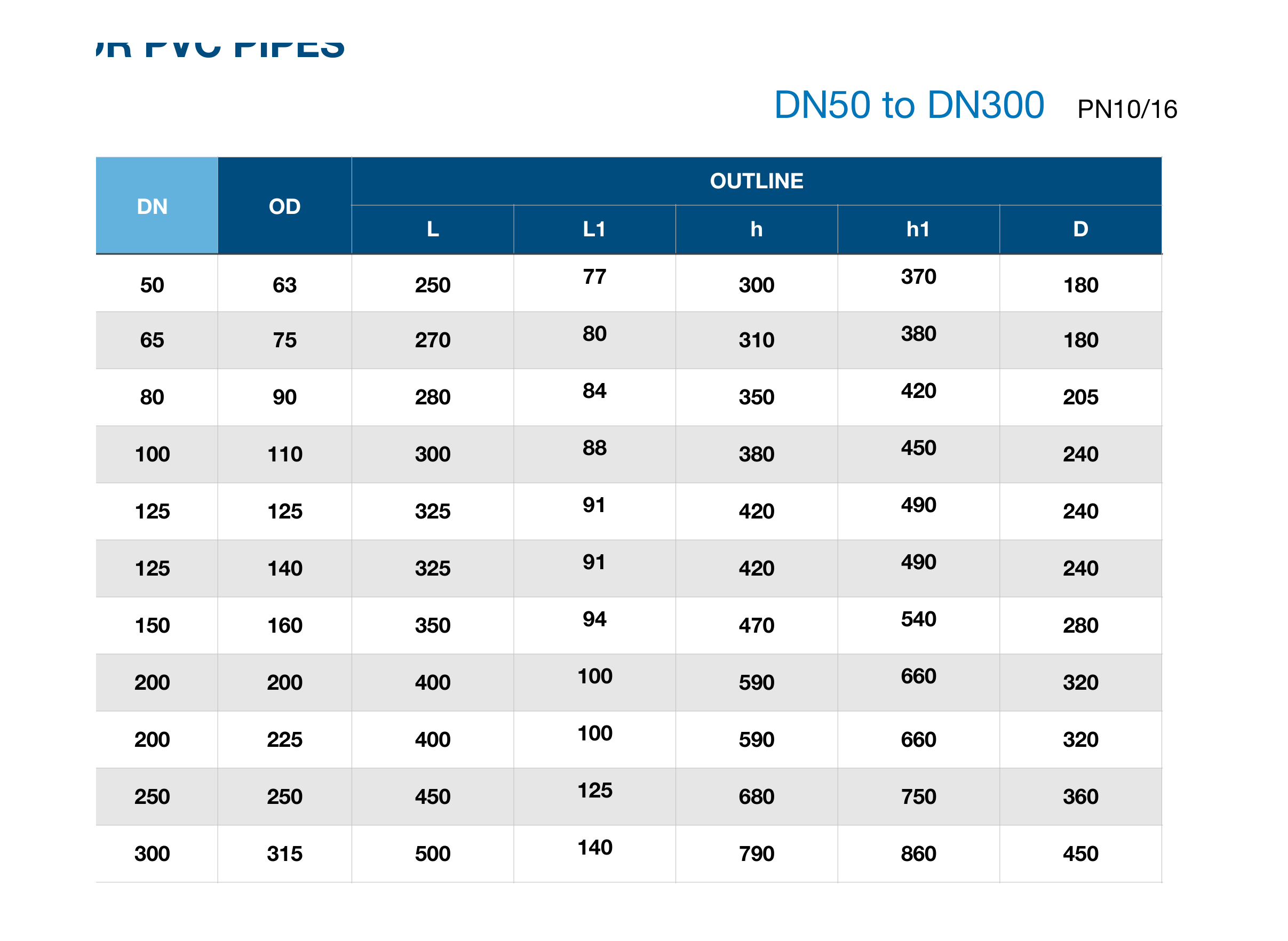

Dimensiones del catálogo
Fuente: AQUAFITTING English catalogue 2023, page 39. Los símbolos de dimensiones siguen el plano de origen correspondiente. Confirme la configuración seleccionada y las dimensiones vigentes antes del pedido.
| DN | Ø exterior de tubería | L | L1 | h | h1 | D |
|---|---|---|---|---|---|---|
| 50 | 63 | 250 | 77 | 300 | 370 | 180 |
| 65 | 75 | 270 | 80 | 310 | 380 | 180 |
| 80 | 90 | 280 | 84 | 350 | 420 | 205 |
| 100 | 110 | 300 | 88 | 380 | 450 | 240 |
| 125 | 125 | 325 | 91 | 420 | 490 | 240 |
| 125 | 140 | 325 | 91 | 420 | 490 | 240 |
| 150 | 160 | 350 | 94 | 470 | 540 | 280 |
| 200 | 200 | 400 | 100 | 590 | 660 | 320 |
| 200 | 225 | 400 | 100 | 590 | 660 | 320 |
| 250 | 250 | 450 | 125 | 680 | 750 | 360 |
| 300 | 315 | 500 | 140 | 790 | 860 | 450 |
Referencias técnicas
Revise el plano y la tabla de dimensiones disponibles y confirme con Aquafitting el tamaño final, la presión, la compatibilidad con la tubería y los documentos requeridos antes de la cotización.
Descargas técnicas
Selección del producto
nombre del producto | DN o tamaño nominal | diámetro exterior real de la tubería | material de la tubería | condición de los extremos | presión de trabajo | cantidad | destino | plano o catálogo requerido
