Casquillo reductor de enchufe
Reducir el tamaño de conexión en un conjunto de enchufe para PVC. Seleccione el tamaño exacto de conexión y el plano del producto.
Compatibilidad de tubería
Tubería de PVC en la conexión de enchufe. Compruebe el diámetro exterior real, la geometría del enchufe y la configuración de la junta.
Descripción del producto
Reducir el tamaño de conexión en un conjunto de enchufe para PVC.
Compatibilidad de tubería
Tubería de PVC en la conexión de enchufe. Compruebe el diámetro exterior real, la geometría del enchufe y la configuración de la junta.
Disposición de conexión
Configuración de enchufe mayor → conexión de tubería menor
Conexión y selección
Ajuste de reducción
Especifique el DN principal y el dn reducido. Compruebe el perfil del casquillo y las dimensiones de inserción con el enchufe receptor.
Ajuste del enchufe
Compruebe el diámetro exterior con la configuración de enchufe seleccionada. El tamaño nominal y el diámetro exterior medido se comprueban por separado.
Selección del conjunto
Use el plano y la fila de tamaños específicos del producto. Especifique junta, condiciones de servicio y cantidad requerida.
Dimensiones del catálogo
Fuente: AQUAFITTING PVC fitting 2022, page 10. Los símbolos de dimensiones siguen el plano del catálogo. Confirme los tamaños de tubería seleccionados antes del pedido.
| Tamaño | DN (mm) | dn (mm) | L (mm) | L1 (mm) |
|---|---|---|---|---|
| 63×50 | 63 | 50 | 120 | 80 |
| 75×50 | 75 | 50 | 140 | 100 |
| 75×63 | 75 | 63 | 140 | 100 |
| 90×63 | 90 | 63 | 155 | 105 |
| 90×75 | 90 | 75 | 155 | 110 |
| 110×63 | 110 | 63 | 165 | 120 |
| 110×75 | 110 | 75 | 165 | 120 |
| 110×90 | 110 | 90 | 170 | 120 |
| 160×90 | 160 | 90 | 190 | 130 |
| 160×110 | 160 | 110 | 190 | 135 |
| 200×110 | 200 | 110 | 220 | 150 |
| 200×160 | 200 | 160 | 220 | 150 |
| 250×160 | 250 | 160 | 240 | 175 |
| 250×200 | 250 | 200 | 240 | 175 |
Descargas técnicas
Solicite los planos y documentos vigentes para la configuración seleccionada.
Referencias históricas del catálogo
Se conservan las imágenes originales. Confirme dimensiones, presión, materiales e idoneidad actuales de la configuración antes de cotizar.

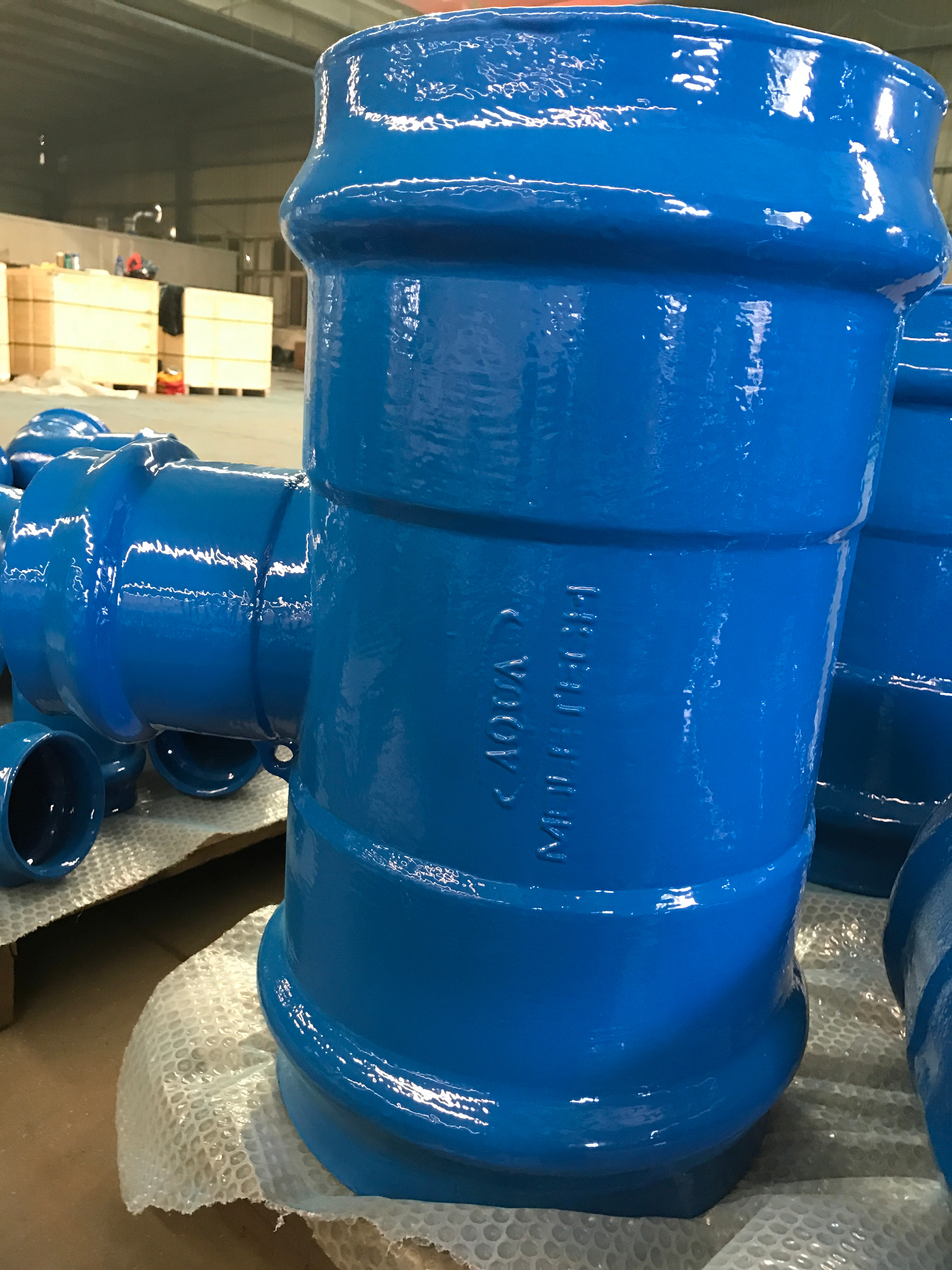

Plano / tabla / referencia del producto 1 · Plano / tabla / referencia del producto 2 · Plano / tabla / referencia del producto 3 · Otra foto del catálogo 1 · Otra foto del catálogo 2 · Otra foto del catálogo 3 · Otra foto del catálogo 4 · Otra foto del catálogo 5 · Otra foto del catálogo 6 · Otra foto del catálogo 7
Preguntas frecuentes del producto
¿Qué debo enviar en una consulta sobre Casquillo reductor de enchufe?
Envíe el DN/OD requerido y los tamaños de tubería principal y derivación o de entrada y salida, la presión de trabajo, los datos del taladrado de brida o del enchufe y de la tubería, la cantidad, el destino y los planos o documentos necesarios.
¿Qué documentación técnica está disponible para Casquillo reductor de enchufe?
La documentación propia de Aquafitting procede del catálogo propio PVC Fitting 2022, con filas dimensionales DN/dn, L y L1 específicas del producto y un plano propio. Es documentación histórica para la selección y debe verificarse para la consulta actual antes de cotizar.
¿Qué datos aún requieren confirmación de Aquafitting?
Antes de cotizar, confirme la disponibilidad actual de tamaños, la presión de trabajo, el material, la junta, el revestimiento, el taladrado de brida o la interfaz de enchufe y tubería, las dimensiones, la masa, la aplicabilidad de las normas, los documentos y la idoneidad para el proyecto.
Selección del producto
nombre del producto; DN/OD requerido y tamaños de tubería principal y derivación o de entrada y salida; presión de trabajo o clase de presión; taladrado de brida o datos del enchufe y de la tubería; requisito de material y revestimiento; cantidad; destino; documentos requeridos; plano del proyecto, si está disponible
