Collarín de toma en carga para tuberías de fundición dúctil
Proporcionar la configuración específica de collarín de toma para una tubería principal de fundición dúctil. Seleccione el collarín junto con la interfaz de toma y el procedimiento de instalación aprobado.
Compatibilidad de tubería
Sistemas de tuberías de fundición dúctil dentro de la configuración documentada. No compatible con BLUTOP.

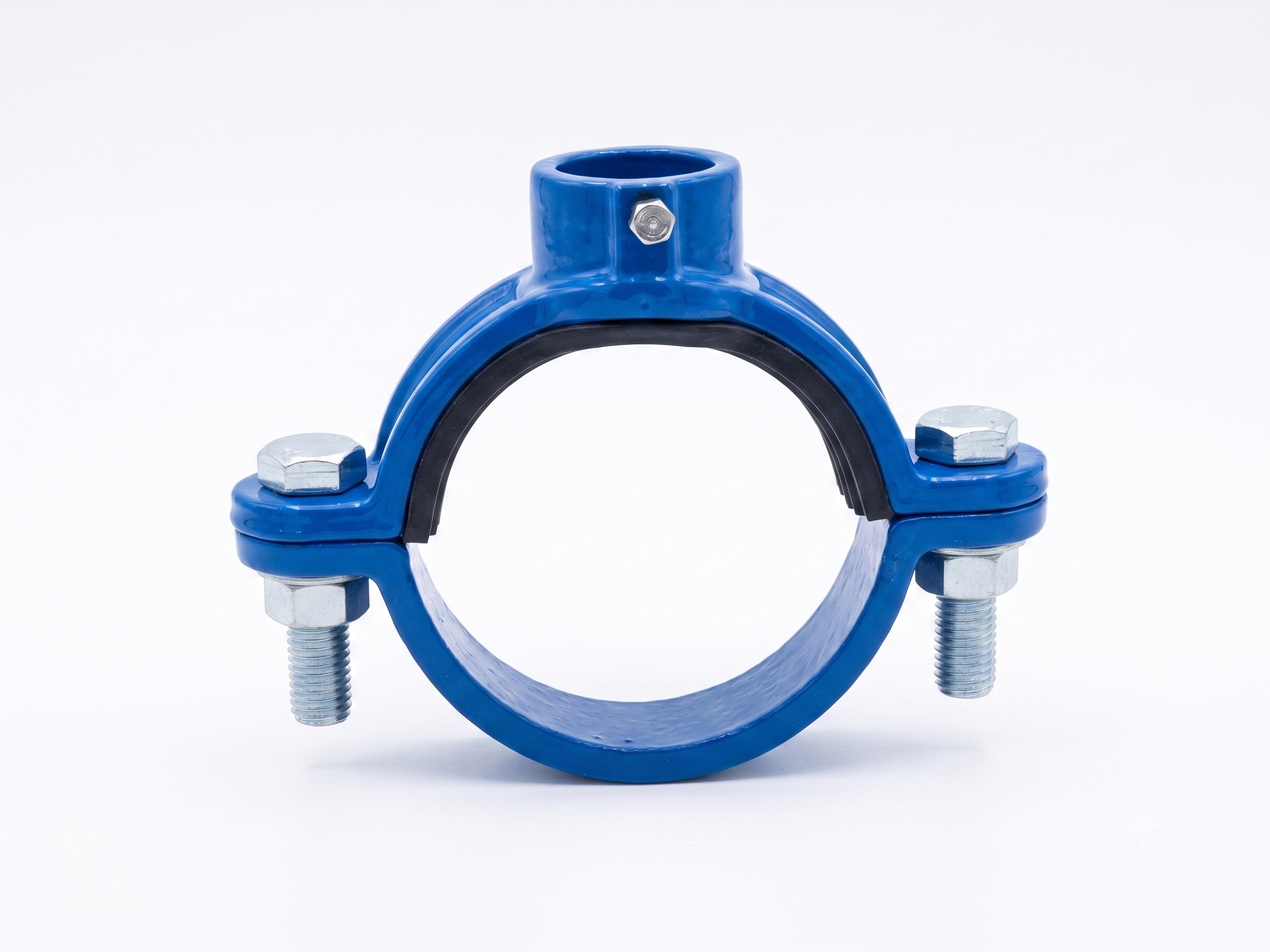

Descripción del producto
Proporcionar la configuración específica de collarín de toma para una tubería principal de fundición dúctil.
Compatibilidad de tubería
Sistemas de tuberías de fundición dúctil dentro de la configuración documentada. No compatible con BLUTOP.
Disposición de conexión
Principal de fundición dúctil → interfaz específica de toma
Conexión y selección
Compatibilidad con tubería principal
Confirme el sistema exacto de tubería y las dimensiones del collarín. Mantenga la exclusión de BLUTOP durante la selección.
Interfaz de toma
Compruebe el collarín y la interfaz del equipo de toma con el plano específico del producto.
Procedimiento de instalación
Use el procedimiento aprobado para el sistema y conjunto seleccionados; el collarín roscado ordinario es un producto independiente.

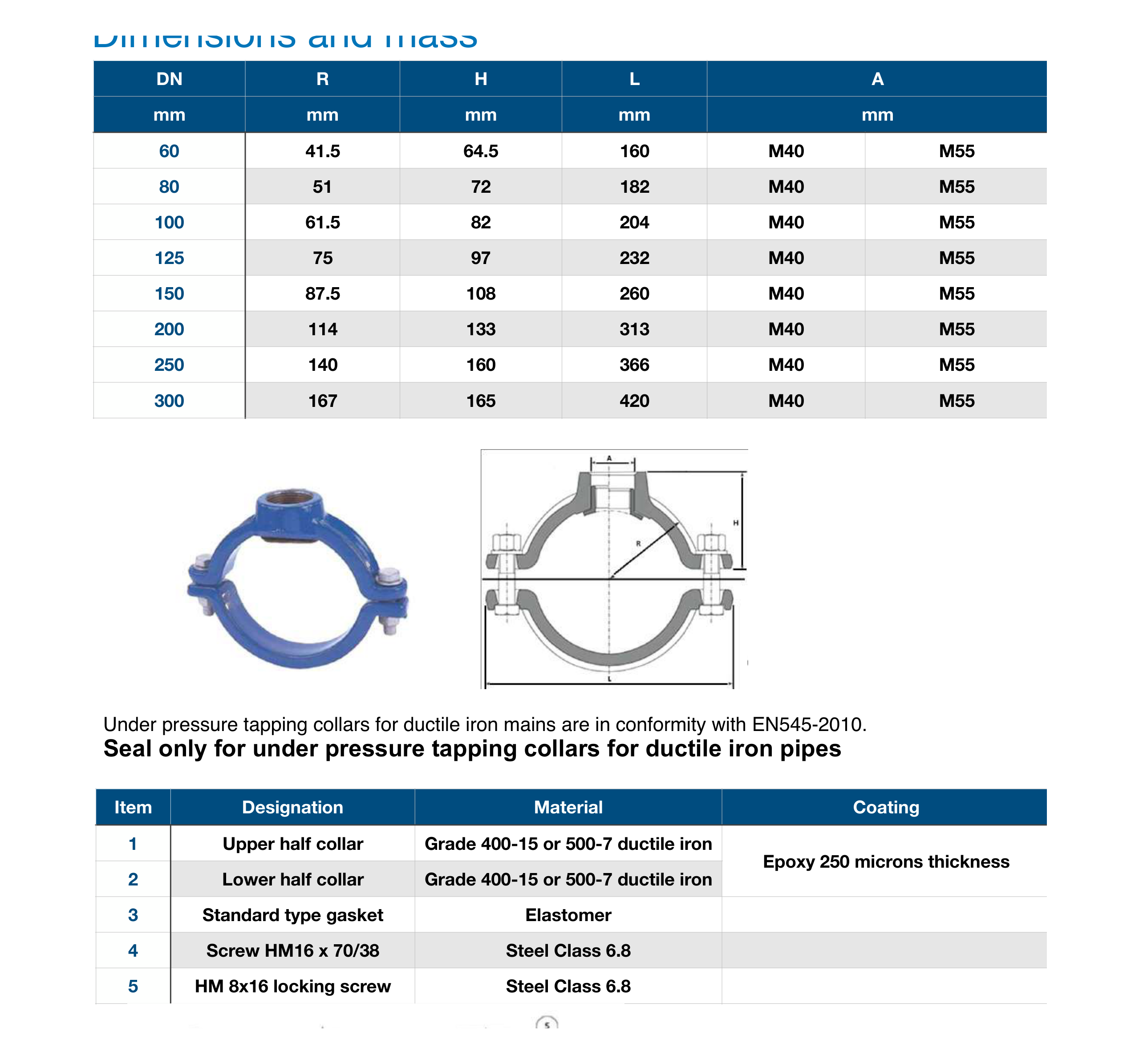

Dimensiones del catálogo

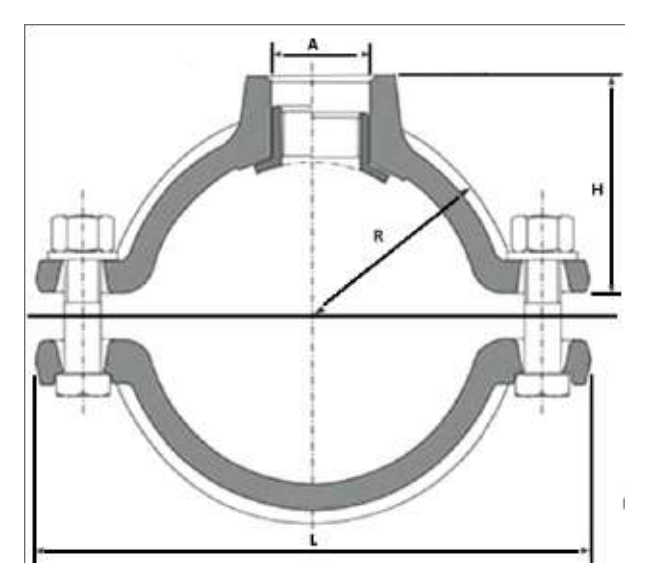

Fuente: AQUAFITTING English catalogue 2023, page 35. Los símbolos de dimensiones siguen el plano de origen correspondiente. Confirme la configuración seleccionada y las dimensiones vigentes antes del pedido. A figura como designación de rosca (M40 / M55), no como longitud numérica.
| DN (mm) | R (mm) | H (mm) | L (mm) | A (designación de rosca) |
|---|---|---|---|---|
| 60 | 41.5 | 64.5 | 160 | M40 / M55 |
| 80 | 51 | 72 | 182 | M40 / M55 |
| 100 | 61.5 | 82 | 204 | M40 / M55 |
| 125 | 75 | 97 | 232 | M40 / M55 |
| 150 | 87.5 | 108 | 260 | M40 / M55 |
| 200 | 114 | 133 | 313 | M40 / M55 |
| 250 | 140 | 160 | 366 | M40 / M55 |
| 300 | 167 | 165 | 420 | M40 / M55 |
Referencias técnicas
Revise el plano y la tabla de dimensiones disponibles y confirme con Aquafitting el tamaño final, la presión, la compatibilidad con la tubería y los documentos requeridos antes de la cotización.
Descargas técnicas
Resumen del producto · PDF · Inglés · V2026.08 · 101 KB
Abrir el plano técnico a tamaño completo
Abrir la tabla de dimensiones a tamaño completo
Referencias históricas del catálogo
Se conservan las imágenes originales. Confirme dimensiones, presión, materiales e idoneidad actuales de la configuración antes de cotizar.
Estas referencias históricas excluyen Blutop. Confirme el sistema de tubería y la salida.
Plano / tabla / referencia del producto 1 · Plano / tabla / referencia del producto 2 · Plano / tabla / referencia del producto 3 · Plano / tabla / referencia del producto 4 · Plano / tabla / referencia del producto 5
Selección del producto
nombre del producto | DN o tamaño nominal | diámetro exterior real de la tubería | material de la tubería | condición de los extremos | presión de trabajo | cantidad | destino | plano o catálogo requerido
