Tapón de extremo de amplio rango
Cerrar un extremo de tubería dentro del intervalo de diámetro exterior seleccionado. Seleccione la fila exacta de producto y el plano de montaje.
Compatibilidad de tubería
Debe confirmarse la compatibilidad del material de la tubería para la configuración seleccionada. Indique el material real y el diámetro exterior medido.
Descripción del producto
Cerrar un extremo de tubería dentro del intervalo de diámetro exterior seleccionado.
Compatibilidad de tubería
Debe confirmarse la compatibilidad del material de la tubería para la configuración seleccionada. Indique el material real y el diámetro exterior medido.
Disposición de conexión
Extremo liso → tapón
Conexión y selección
Cierre de extremo
Compruebe el empuje de extremo y la disposición de instalación por separado del intervalo de sellado.
Material de tubería
Indique el material y el diámetro exterior medido. Un nombre de gama o familia no establece compatibilidad universal.
Selección del conjunto
Confirme la junta, las condiciones de servicio y las dimensiones de instalación requeridas para el tamaño seleccionado.

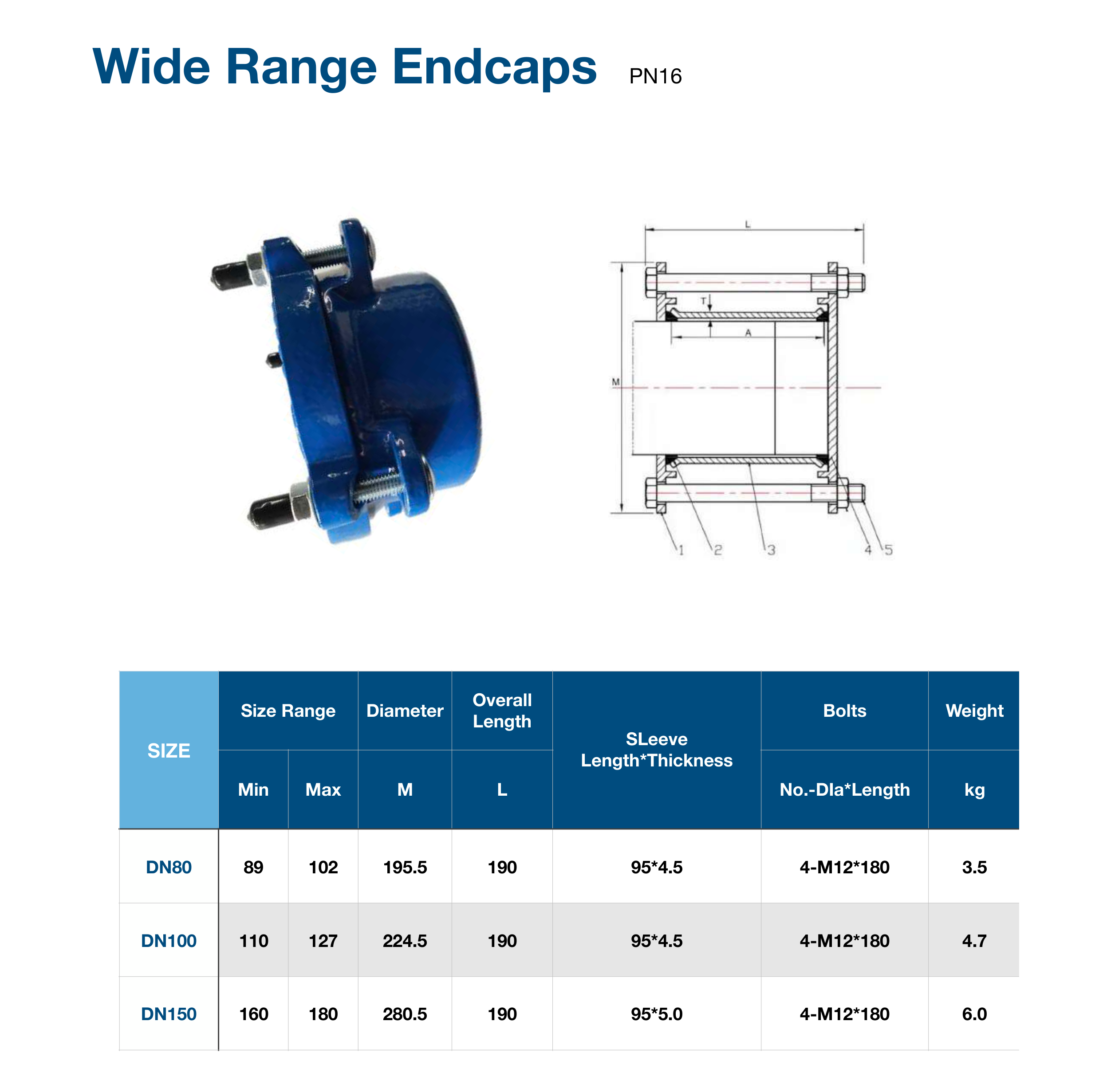

Dimensiones del catálogo

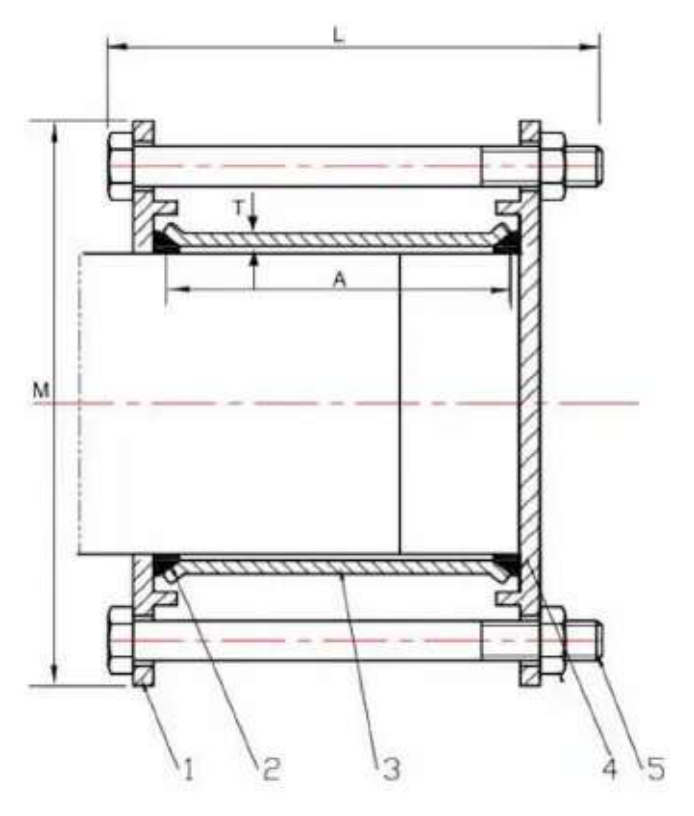

Fuente: AQUAFITTING English catalogue 2023, page 36. Los símbolos de dimensiones siguen el plano de origen correspondiente. Confirme la configuración seleccionada y las dimensiones vigentes antes del pedido.
| Tamaño | Ø exterior de tubería mín. | Ø exterior de tubería máx. | Diámetro M | Longitud total L | Longitud × espesor del manguito | Tornillos: cantidad–diámetro×longitud | Peso (kg) |
|---|---|---|---|---|---|---|---|
| DN80 | 89 | 102 | 195.5 | 190 | 95*4.5 | 4-M12*180 | 3.5 |
| DN100 | 110 | 127 | 224.5 | 190 | 95*4.5 | 4-M12*180 | 4.7 |
| DN150 | 160 | 180 | 280.5 | 190 | 95*5.0 | 4-M12*180 | 6.0 |
Referencias técnicas
Revise el plano y la tabla de dimensiones disponibles y confirme con Aquafitting el tamaño final, la presión, la compatibilidad con la tubería y los documentos requeridos antes de la cotización.
Descargas técnicas
Selección del producto
nombre del producto | DN o tamaño nominal | diámetro exterior real de la tubería | material de la tubería | condición de los extremos | presión de trabajo | cantidad | destino | plano o catálogo requerido
