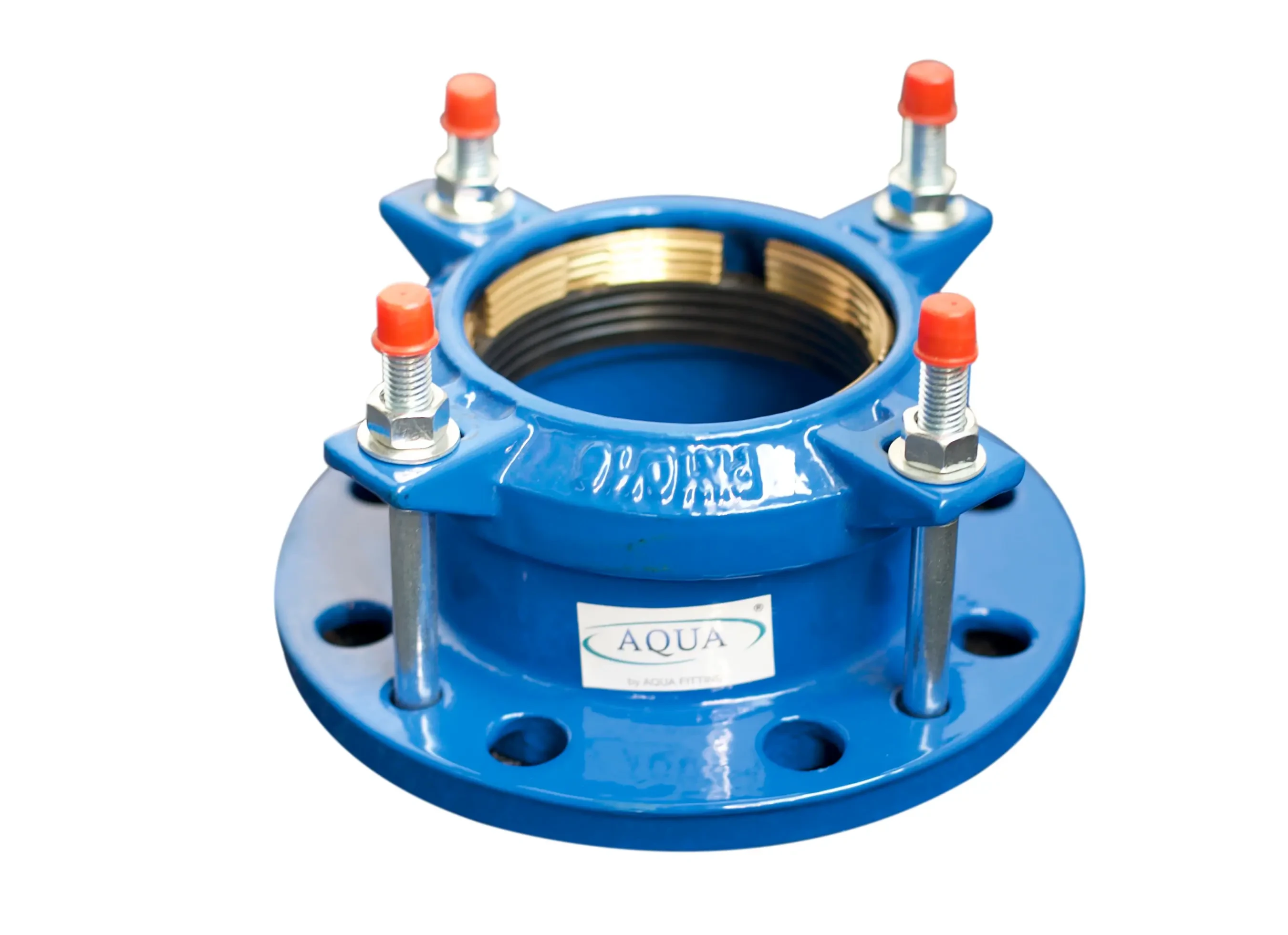

Adaptateur à bride pour PE — Série Compression-Grip
Raccorder une extrémité de tuyau PE à une vanne ou un raccord à bride. Vérifiez le diamètre extérieur réel du PE et la contre-bride. Incluez le SDR ou l’épaisseur de paroi et les conditions de service dans la sélection.
Compatibilité du tuyau
Tuyau en PE côté tuyau. Confirmez le SDR ou l’épaisseur de paroi ainsi que la disposition de l’insert de soutien pour la configuration choisie.
Présentation du produit
Raccorder une extrémité de tuyau PE à une vanne ou un raccord à bride.
Compatibilité du tuyau
Tuyau en PE côté tuyau. Confirmez le SDR ou l’épaisseur de paroi ainsi que la disposition de l’insert de soutien pour la configuration choisie.
Disposition du raccordement
Extrémité de tuyau PE → vanne ou raccord à bride
Raccordement du tuyau et interface à bride
Assemblage côté tuyau
Utilisez l’assemblage P13 pour le diamètre extérieur PE choisi. Consultez le plan actuel pour la disposition d’étanchéité et de préhension.
Interface à bride
Vérifiez le DN et le perçage de la bride avec la vanne ou le raccord raccordé. Le diamètre extérieur du tuyau et le DN de bride se vérifient séparément.
Choisir la série
P13/P14 appartiennent à Compression Grip. P11/P12 appartiennent à Lock Ring. Choisissez la famille requise avant de comparer les dimensions.

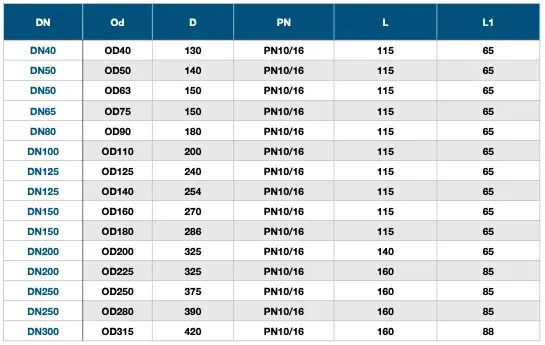

Dimensions du catalogue
Source : AQUAFITTING English catalogue 2023, page 13. Les symboles de dimensions suivent le dessin source correspondant. Confirmez la configuration sélectionnée et les dimensions actuelles avant commande. Modèle P13 uniquement ; ne pas utiliser les dimensions P11 à sa place.
| DN | Ø extérieur du tube | D | L | L1 |
|---|---|---|---|---|
| DN40 | OD40 | 130 | 115 | 65 |
| DN50 | OD50 | 140 | 115 | 65 |
| DN50 | OD63 | 150 | 115 | 65 |
| DN65 | OD75 | 150 | 115 | 65 |
| DN80 | OD90 | 180 | 115 | 65 |
| DN100 | OD110 | 200 | 115 | 65 |
| DN125 | OD125 | 240 | 115 | 65 |
| DN125 | OD140 | 254 | 115 | 65 |
| DN150 | OD160 | 270 | 115 | 65 |
| DN150 | OD180 | 286 | 115 | 65 |
| DN200 | OD200 | 325 | 140 | 65 |
| DN200 | OD225 | 325 | 160 | 85 |
| DN250 | OD250 | 375 | 160 | 85 |
| DN250 | OD280 | 390 | 160 | 85 |
| DN300 | OD315 | 420 | 160 | 88 |
Références techniques
Consultez le plan et le tableau dimensionnel disponibles, puis confirmez avec Aquafitting la dimension finale, la pression, la compatibilité avec la canalisation et les documents requis avant l’établissement du devis.
Téléchargements techniques
Résumé du produit · PDF · Anglais · V2026.08 · 105 KB
Ouvrir le dessin technique en taille réelle
Ouvrir le tableau des dimensions en taille réelle
Références historiques du catalogue
Les images originales sont conservées ci-dessous. Confirmez les dimensions, la pression, les matériaux et l’adéquation actuels de la configuration avant devis.
Plan / tableau / référence produit 1 · Plan / tableau / référence produit 2 · Plan / tableau / référence produit 3
Questions fréquentes sur le produit
Quel produit dois-je préciser ?
Précisez l’adaptateur à bride pour PE de type Compression-Grip, modèle court, pour qu’AQUAFITTING puisse examiner la configuration exacte.
Quel manchon pour PE appartient à la même famille de conception ?
Le manchon pour PE de type Compression-Grip appartient à la même famille de conception Compression-Grip. L’adaptateur à bride et le manchon de type Lock-Ring constituent une famille de conception distincte.
Quelles informations dois-je inclure dans ma demande ?
Indiquez le produit, la dimension, les détails du raccordement, les conditions de service requises, la quantité et la destination.
Sélection du produit
nom du produit | DN ou dimension nominale | diamètre extérieur réel de la conduite | matériau de la conduite | état des extrémités | pression de service | quantité | destination | plan ou catalogue requis
