Raccord bride-emboîtement

Raccorder une extrémité de tuyau PVC à un composant à bride. Sélectionnez la taille exacte du raccordement et le plan du produit.

Compatibilité du tuyau
Tuyau en PVC au raccordement à emboîtement. Vérifiez le diamètre extérieur réel, la géométrie de l’emboîture et la configuration du joint.

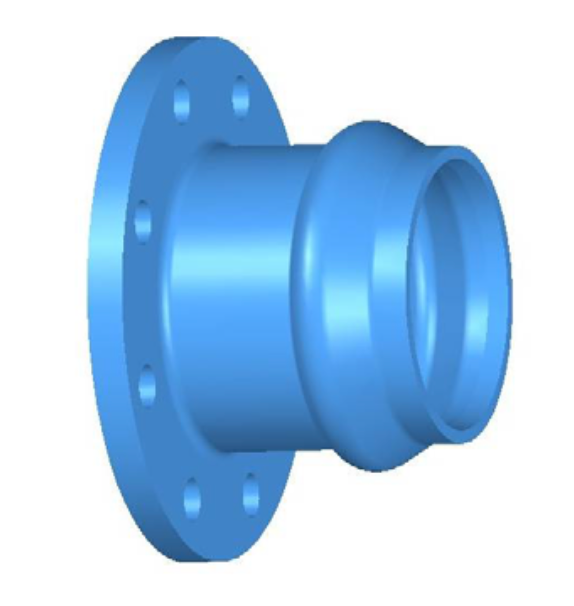

Vue du produit — AQUAFITTING Raccord bride-emboîtement
Demander un devis

Présentation du produit

Raccorder une extrémité de tuyau PVC à un composant à bride.

Compatibilité du tuyau

Tuyau en PVC au raccordement à emboîtement. Vérifiez le diamètre extérieur réel, la géométrie de l’emboîture et la configuration du joint.

Disposition du raccordement

Extrémité de tuyau PVC → emboîture → bride

Demander un devis

Raccordement et sélection

Emboîture et bride

Vérifiez séparément le diamètre extérieur PVC dans l’emboîture et le DN et le perçage de la contre-bride.

Adaptation de l’emboîture

Vérifiez le diamètre extérieur avec la configuration d’emboîture choisie. La dimension nominale et le diamètre extérieur mesuré se vérifient séparément.

Sélection de l’assemblage

Utilisez le plan et la ligne de tailles spécifiques au produit. Précisez le joint, les conditions de service et la quantité requise.

Demander un devis

Dimensions du catalogue

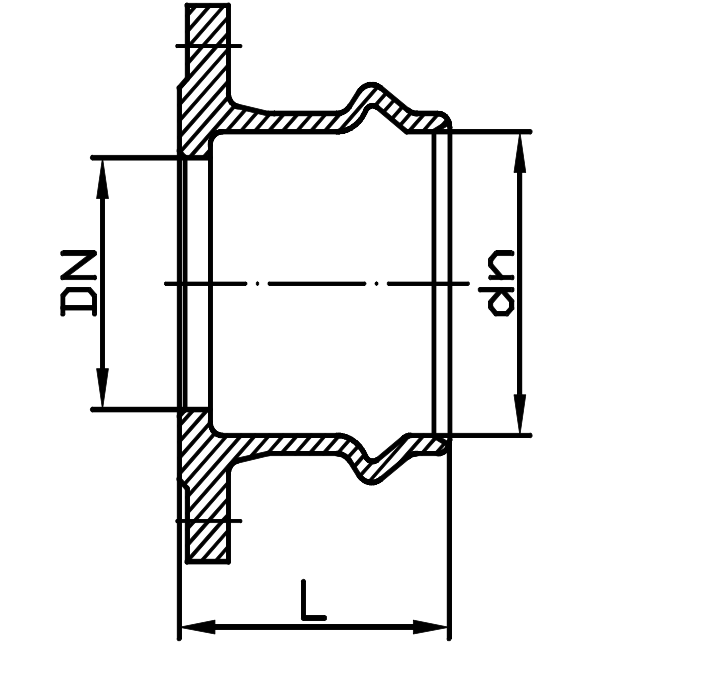

Source : AQUAFITTING PVC fitting 2022, page 9. Les symboles de dimensions suivent le dessin source correspondant. Confirmez la configuration sélectionnée et les dimensions actuelles avant commande. Sélectionnez selon l'agencement emboîture/bout uni et bride de ce produit.

Raccord bride-emboîtement — Dimensions du catalogue
DNØ extérieur du tubeALMasse (kg)
4050100904.5
5063100955
6063110955.4
60751101005.5
65751101006
80901201056.8
100901201057.5
1001101301157.8
12512514512510.5
12514014513010.7
15016017014512.4
20020019215519.2
20022519015520.2
25025022017530
25028023018530
30031524019038.7
40040029023060.8
40045031023069.7
50050032025088

Téléchargements techniques

Demandez les plans et documents actuels de la configuration retenue.

Catalogues et téléchargements

Références historiques du catalogue

Les images originales sont conservées ci-dessous. Confirmez les dimensions, la pression, les matériaux et l’adéquation actuels de la configuration avant devis.

Plan / tableau / référence produit 1 · Plan / tableau / référence produit 2 · Plan / tableau / référence produit 3 · Autre photo du catalogue 1 · Autre photo du catalogue 2 · Autre photo du catalogue 3 · Autre photo du catalogue 4 · Autre photo du catalogue 5 · Autre photo du catalogue 6 · Autre photo du catalogue 7

Questions fréquentes sur le produit

Que dois-je envoyer pour une demande concernant Raccord bride-emboîtement ?

Indiquez le DN/OD requis et les dimensions principales et de dérivation ou d’entrée et de sortie, la pression de service, le perçage de bride ou les caractéristiques de l’emboîture et du tuyau, la quantité, la destination et les plans ou documents nécessaires.

Quelles références techniques sont disponibles pour Raccord bride-emboîtement ?

Les références propres à Aquafitting proviennent du catalogue propre PVC Fitting 2022, présentant des lignes dimensionnelles DN, OD, A, L et masse propres au produit et un plan propre. Il s’agit de références historiques pour la sélection, à vérifier au regard de la demande actuelle avant le devis.

Quels détails doivent encore être confirmés par Aquafitting ?

Avant le devis, confirmez la disponibilité actuelle des dimensions, la pression de service, le matériau, le joint, le revêtement, le perçage de bride ou l’interface emboîture/tuyau, les dimensions, la masse, l’applicabilité des normes, les documents et l’adéquation au projet.

Sélection du produit

nom du produit; DN/OD requis et dimensions principales et de dérivation ou d’entrée et de sortie; pression de service ou classe de pression; perçage de bride ou caractéristiques de l’emboîture et du tuyau; matériau et revêtement requis; quantité; destination; documents requis; plan du projet, si disponible

Demander un devis

Flange Socket

Vue du produit — AQUAFITTING Raccord bride-emboîtement

Raccorder une extrémité de tuyau PVC à un composant à bride. Sélectionnez la taille exacte du raccordement et le plan du produit.

Compatibilité du tuyau
Tuyau en PVC au raccordement à emboîtement. Vérifiez le diamètre extérieur réel, la géométrie de l’emboîture et la configuration du joint.

Demander un devis

Présentation · Caractéristiques techniques · Téléchargements

Overview

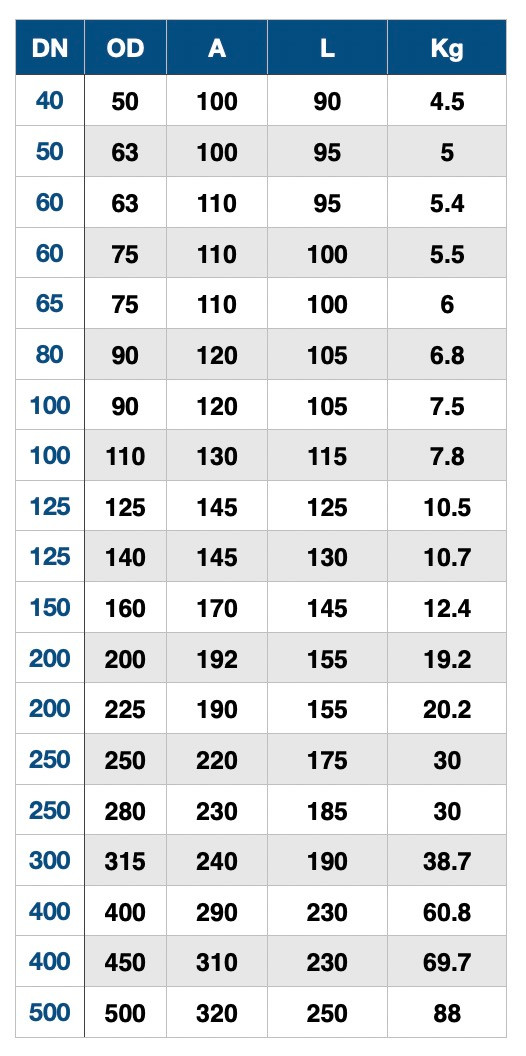

Dimensions du catalogue

DN
Ø extérieur du tube
A
L
Masse (kg)
40
50
100
90
4.5
50
63
100
95
5
60
63
110
95
5.4
60
75
110
100
5.5
65
75
110
100
6
80
90
120
105
6.8
100
90
120
105
7.5
100
110
130
115
7.8
125
125
145
125
10.5
125
140
145
130
10.7
150
160
170
145
12.4
200
200
192
155
19.2
200
225
190
155
20.2
250
250
220
175
30
250
280
230
185
30
300
315
240
190
38.7
400
400
290
230
60.8
400
450
310
230
69.7
500
500
320
250
88

Source : AQUAFITTING PVC fitting 2022, page 9. Les symboles de dimensions suivent le dessin source correspondant. Confirmez la configuration sélectionnée et les dimensions actuelles avant commande. Sélectionnez selon l'agencement emboîture/bout uni et bride de ce produit.

40

Ø extérieur du tube: 50 · A: 100 · L: 90 · Masse (kg): 4.5

50

Ø extérieur du tube: 63 · A: 100 · L: 95 · Masse (kg): 5

60

Ø extérieur du tube: 63 · A: 110 · L: 95 · Masse (kg): 5.4

60

Ø extérieur du tube: 75 · A: 110 · L: 100 · Masse (kg): 5.5

65

Ø extérieur du tube: 75 · A: 110 · L: 100 · Masse (kg): 6

80

Ø extérieur du tube: 90 · A: 120 · L: 105 · Masse (kg): 6.8

100

Ø extérieur du tube: 90 · A: 120 · L: 105 · Masse (kg): 7.5

100

Ø extérieur du tube: 110 · A: 130 · L: 115 · Masse (kg): 7.8

125

Ø extérieur du tube: 125 · A: 145 · L: 125 · Masse (kg): 10.5

125

Ø extérieur du tube: 140 · A: 145 · L: 130 · Masse (kg): 10.7

150

Ø extérieur du tube: 160 · A: 170 · L: 145 · Masse (kg): 12.4

200

Ø extérieur du tube: 200 · A: 192 · L: 155 · Masse (kg): 19.2

200

Ø extérieur du tube: 225 · A: 190 · L: 155 · Masse (kg): 20.2

250

Ø extérieur du tube: 250 · A: 220 · L: 175 · Masse (kg): 30

250

Ø extérieur du tube: 280 · A: 230 · L: 185 · Masse (kg): 30

300

Ø extérieur du tube: 315 · A: 240 · L: 190 · Masse (kg): 38.7

400

Ø extérieur du tube: 400 · A: 290 · L: 230 · Masse (kg): 60.8

400

Ø extérieur du tube: 450 · A: 310 · L: 230 · Masse (kg): 69.7

500

Ø extérieur du tube: 500 · A: 320 · L: 250 · Masse (kg): 88

Présentation du produit

Raccorder une extrémité de tuyau PVC à un composant à bride.

Compatibilité du tuyau

Tuyau en PVC au raccordement à emboîtement. Vérifiez le diamètre extérieur réel, la géométrie de l’emboîture et la configuration du joint.

Disposition du raccordement

Extrémité de tuyau PVC → emboîture → bride

Demander un devis

Références techniques

Source: Aquafitting-owned PVC Fitting 2022 catalogue. Historical catalogue rows support selection only. Current offerability, exact size combination, pressure, material, gasket, coating, drilling/connection dimensions, mass, standard applicability and project suitability require Aquafitting confirmation.

No drawing image is assigned in Wix; request the owned Flange Socket catalogue drawing for technical review.
No specification-table image is assigned in Wix; request the owned Flange Socket catalogue table for technical review.

Raccordement et sélection

Emboîture et bride

Vérifiez séparément le diamètre extérieur PVC dans l’emboîture et le DN et le perçage de la contre-bride.

Adaptation de l’emboîture

Vérifiez le diamètre extérieur avec la configuration d’emboîture choisie. La dimension nominale et le diamètre extérieur mesuré se vérifient séparément.

Sélection de l’assemblage

Utilisez le plan et la ligne de tailles spécifiques au produit. Précisez le joint, les conditions de service et la quantité requise.

Demander un devis

Sélection du produit

nom du produit; DN/OD requis et dimensions principales et de dérivation ou d’entrée et de sortie; pression de service ou classe de pression; perçage de bride ou caractéristiques de l’emboîture et du tuyau; matériau et revêtement requis; quantité; destination; documents requis; plan du projet, si disponible

Demander un devis

Questions fréquentes sur le produit

Que dois-je envoyer pour une demande concernant Raccord bride-emboîtement ?

Indiquez le DN/OD requis et les dimensions principales et de dérivation ou d’entrée et de sortie, la pression de service, le perçage de bride ou les caractéristiques de l’emboîture et du tuyau, la quantité, la destination et les plans ou documents nécessaires.

Quelles références techniques sont disponibles pour Raccord bride-emboîtement ?

Les références propres à Aquafitting proviennent du catalogue propre PVC Fitting 2022, présentant des lignes dimensionnelles DN, OD, A, L et masse propres au produit et un plan propre. Il s’agit de références historiques pour la sélection, à vérifier au regard de la demande actuelle avant le devis.

Quels détails doivent encore être confirmés par Aquafitting ?

Avant le devis, confirmez la disponibilité actuelle des dimensions, la pression de service, le matériau, le joint, le revêtement, le perçage de bride ou l’interface emboîture/tuyau, les dimensions, la masse, l’applicabilité des normes, les documents et l’adéquation au projet.

Téléchargements techniques

VERIFIED PRODUCT VIDEO Product videos appear only when the exact product identity has been confirmed. Use the product sheet and technical enquiry route for selection.

Demandez les plans et documents actuels de la configuration retenue.

Catalogues et téléchargements

Références historiques du catalogue

Les images originales sont conservées ci-dessous. Confirmez les dimensions, la pression, les matériaux et l’adéquation actuels de la configuration avant devis.

Plan / tableau / référence produit 1 · Plan / tableau / référence produit 2 · Plan / tableau / référence produit 3 · Autre photo du catalogue 1 · Autre photo du catalogue 2 · Autre photo du catalogue 3 · Autre photo du catalogue 4 · Autre photo du catalogue 5 · Autre photo du catalogue 6 · Autre photo du catalogue 7
