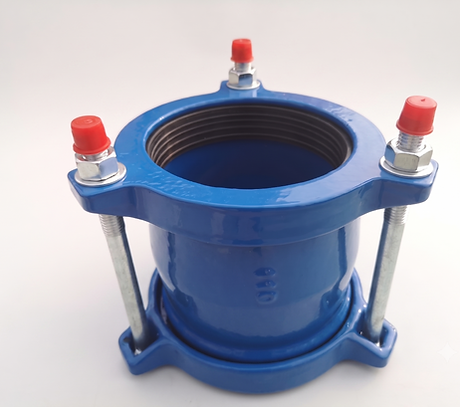

Joint Gibault
Manchon mécanique de type Gibault pour raccorder des extrémités de tuyaux en PVC. Sélectionnez selon le diamètre extérieur réel et le plan d’assemblage correspondant.
Compatibilité du tuyau
Tuyau en PVC. Confirmez le diamètre extérieur exact et la configuration de l’assemblage.
Présentation du produit
Manchon mécanique de type Gibault pour raccorder des extrémités de tuyaux en PVC.
Compatibilité du tuyau
Tuyau en PVC. Confirmez le diamètre extérieur exact et la configuration de l’assemblage.
Disposition du raccordement
Extrémité PVC → joint Gibault → extrémité PVC
Raccordement et sélection
Conception dédiée
Cette conception possède son propre tableau dimensionnel ; un nom commun avec d’autres produits Gibault ne les rend pas interchangeables.
Adaptation au tuyau
Mesurez le diamètre extérieur du tuyau et sélectionnez la ligne de produit correspondante.
Installation
Confirmez le joint, les conditions de service et la disposition d’installation requise pour la taille choisie.
Dimensions du catalogue
Source : AQUAFITTING English catalogue 2023, page 25. Les symboles de dimensions suivent le dessin source correspondant. Confirmez la configuration sélectionnée et les dimensions actuelles avant commande. — indique que la valeur n'est pas précisée dans la source.
| PVC DN | D | A | B | Boulons M | Nombre de boulons |
|---|---|---|---|---|---|
| DN50 | 50 | 128 | 110 | M12*145 | 2 |
| DN63 | 63 | 142 | 130 | M12*160 | 2 |
| DN75 | 75 | 157 | 132 | M12*160 | 2 |
| DN90 | 90 | 173 | 135 | M12*160 | 3 |
| DN110 | 110 | 197 | 138 | M12*160 | 3 |
| DN125 | 125 | 211 | 138 | M12*160 | 3 |
| DN140 | 140 | 228 | 138 | M12*160 | 4 |
| DN160 | 160 | 249 | 170 | M12*200 | 4 |
| DN200 | 200 | 292 | 180 | M12*210 | 4 |
| DN250 | 250 | 348 | 227 | M12*250 | — |
| DN315 | 315 | 419 | 250 | M12*280 | 6 |
| DN400 | 400 | 503 | 250 | M12*280 | 6 |
Références techniques
Consultez le plan et le tableau dimensionnel disponibles, puis confirmez avec Aquafitting la dimension finale, la pression, la compatibilité avec la canalisation et les documents requis avant l’établissement du devis.
Téléchargements techniques
Sélection du produit
nom du produit | DN ou dimension nominale | diamètre extérieur réel de la conduite | matériau de la conduite | état des extrémités | pression de service | quantité | destination | plan ou catalogue requis
