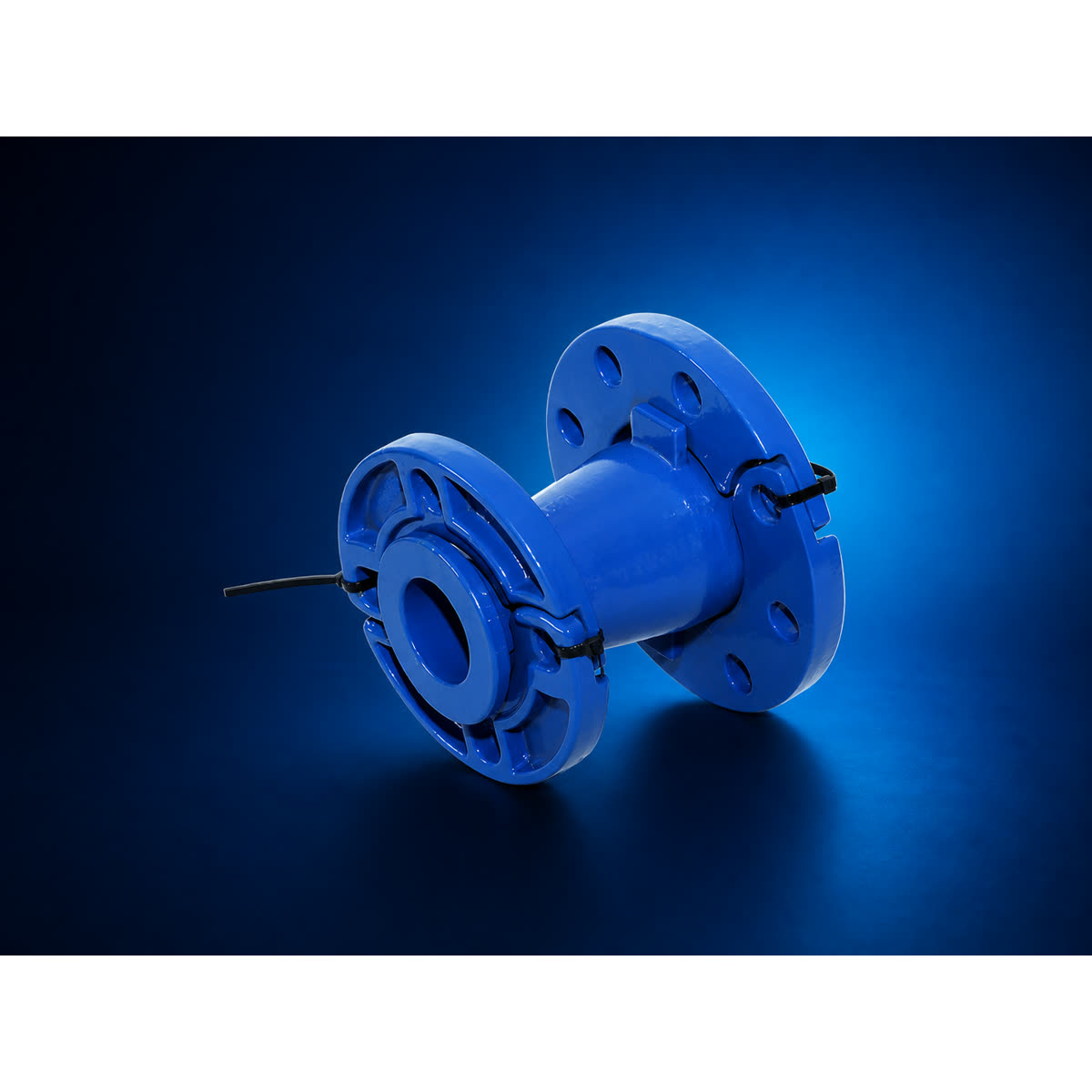

Réduction à brides orientables
Changer la dimension nominale entre composants à brides. Sélectionnez ensemble la géométrie du raccord et les interfaces de raccordement. Ce cône de réduction possède des brides orientables. Précisez les deux dimensions nominales et demandez le plan correspondant à la configuration souhaitée.
Interface de raccordement
Se raccorde à une contre-bride compatible. Sélectionnez selon le DN, le perçage, le joint et les conditions de service ; l’interface à bride n’implique pas une compatibilité avec tous les matériaux de tuyaux.
Présentation du produit
Changer la dimension nominale entre composants à brides.
Interface de raccordement
Se raccorde à une contre-bride compatible. Sélectionnez selon le DN, le perçage, le joint et les conditions de service ; l’interface à bride n’implique pas une compatibilité avec tous les matériaux de tuyaux.
Disposition du raccordement
DN de grande bride → dn de petite bride
Raccordement et sélection
Transition de dimension
Précisez les deux dimensions nominales et la longueur d’installation. Sélectionnez la configuration exacte de réduction.
Interface à bride
Vérifiez le DN et le perçage de la bride avec le composant raccordé. Sélectionnez le joint et la boulonnerie pour l’assemblage spécifié.
Dimensions et installation
Consultez le plan spécifique pour les longueurs et dégagements requis. Confirmez l’applicabilité actuelle de la pression et les tailles disponibles pour le projet.
Tailles du catalogue
Source : AQUAFITTING Loose Flange Fittings catalogue, page 4. Les symboles de dimensions suivent le dessin source correspondant. Confirmez la configuration sélectionnée et les dimensions actuelles avant commande. La deuxième colonne de la source est libellée L, mais sa signification dimensionnelle reste à clarifier. La taille de l'extrémité réduite et la longueur totale nécessitent le dessin vérifié correspondant.
Téléchargements techniques
Questions fréquentes sur le produit
Que dois-je envoyer pour une demande concernant Réduction à brides orientables ?
Indiquez le DN/OD requis et les dimensions principales et de dérivation ou d’entrée et de sortie, la pression de service, le perçage de bride ou les caractéristiques de l’emboîture et du tuyau, la quantité, la destination et les plans ou documents nécessaires.
Quelles références techniques sont disponibles pour Réduction à brides orientables ?
Les références propres à Aquafitting proviennent de l’image loose-04.png du catalogue propre de brides mobiles, présentant des lignes DN/dn et L, notation PN10/16, des références de forme EN545 et un plan de coupe. Il s’agit de références historiques pour la sélection, à vérifier au regard de la demande actuelle avant le devis.
Quels détails doivent encore être confirmés par Aquafitting ?
Avant le devis, confirmez la disponibilité actuelle des dimensions, la pression de service, le matériau, le joint, le revêtement, le perçage de bride ou l’interface emboîture/tuyau, les dimensions, la masse, l’applicabilité des normes, les documents et l’adéquation au projet.
Sélection du produit
nom du produit; DN/OD requis et dimensions principales et de dérivation ou d’entrée et de sortie; pression de service ou classe de pression; perçage de bride ou caractéristiques de l’emboîture et du tuyau; matériau et revêtement requis; quantité; destination; documents requis; plan du projet, si disponible
