Vanne à opercule à siège élastique et brides — F4

Isoler le débit entre composants de canalisation à brides. Sélectionnez le modèle de longueur d’installation F4 et la taille de vanne requise.

Interface de raccordement
Se raccorde à une contre-bride compatible. Sélectionnez selon le DN, le perçage, le joint et les conditions de service ; l’interface à bride n’implique pas une compatibilité avec tous les matériaux de tuyaux.

Vue du produit Aquafitting VANNE À OPERCULE CAOUTCHOUC DIN3352-F4.

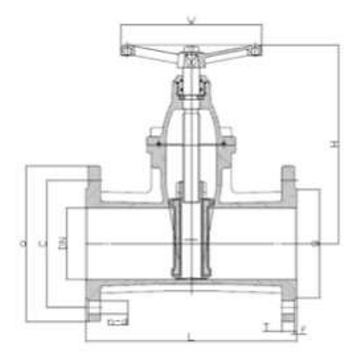

Technical drawing for Aquafitting RESILIENT SEATED GATE VALVE DIN3352-F4.Voir le dessin original
Demander un devisRésumé du produit · PDF · Anglais · V2026.08 · 96 KB

Présentation du produit

Isoler le débit entre composants de canalisation à brides.

Interface de raccordement

Se raccorde à une contre-bride compatible. Sélectionnez selon le DN, le perçage, le joint et les conditions de service ; l’interface à bride n’implique pas une compatibilité avec tous les matériaux de tuyaux.

Disposition du raccordement

Bride → vanne à opercule à siège souple → bride

Demander un devis

Raccordement et sélection

Vanne d’isolement

Vérifiez la vanne selon le point d’isolement et les conditions de service requis.

Modèle d’installation

Utilisez le plan F4 pour confirmer la longueur d’installation. F4 et F5 ne sont pas interchangeables uniquement parce que la dimension nominale est identique.

Brides correspondantes

Confirmez le DN des brides, le perçage et la configuration de pression de la vanne choisie.

Demander un devis

Dimensions du catalogue
