Collier de prise à sortie filetée pour conduites PVC
Créer une dérivation filetée sur une conduite principale en PVC. Précisez séparément les dimensions de la conduite principale et la sortie filetée.
Compatibilité du tuyau
Conduite principale en PVC dans la configuration de collier choisie.
Présentation du produit
Créer une dérivation filetée sur une conduite principale en PVC.
Compatibilité du tuyau
Conduite principale en PVC dans la configuration de collier choisie.
Disposition du raccordement
Conduite principale PVC → dérivation filetée
Raccordement et sélection
Adaptation à la conduite principale
Vérifiez le collier avec le diamètre extérieur principal et le plan spécifique au produit.
Sortie filetée
Précisez la désignation et la taille du filetage de sortie indépendamment de la taille de la conduite principale.
Configuration dédiée
Sélectionnez ce collier fileté avec son propre plan. Le collier distinct de prise en charge sous pression possède ses propres exigences d’installation.

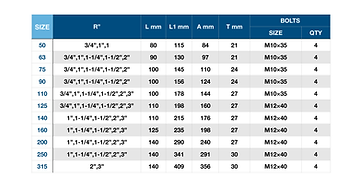

Dimensions du catalogue
Source : AQUAFITTING English catalogue 2023, page 20. Les symboles de dimensions suivent le dessin source correspondant. Confirmez la configuration sélectionnée et les dimensions actuelles avant commande. La liste des filetages de sortie de la taille 50 est incomplète dans la source ; confirmez la sortie avant commande. Modèle P20 uniquement.
| Taille | R (in) | L (mm) | L1 (mm) | A (mm) | T (mm) | Dimension du boulon | Nombre de boulons |
|---|---|---|---|---|---|---|---|
| 50 | — | 80 | 115 | 84 | 21 | M10×35 | 4 |
| 63 | 3/4”,1”,1-1/4”,1-1/2”,2” | 90 | 130 | 97 | 21 | M10×35 | 4 |
| 75 | 3/4”,1”,1-1/4”,1-1/2”,2” | 100 | 145 | 110 | 24 | M10×35 | 4 |
| 90 | 3/4”,1”,1-1/4”,1-1/2”,2” | 100 | 156 | 124 | 24 | M10×35 | 4 |
| 110 | 3/4”,1”,1-1/4”,1-1/2”,2”,3” | 100 | 178 | 144 | 27 | M10×35 | 4 |
| 125 | 3/4”,1”,1-1/4”,1-1/2”,2”,3” | 110 | 198 | 160 | 27 | M12×40 | 4 |
| 140 | 1”,1-1/4”,1-1/2”,2”,3” | 110 | 215 | 176 | 27 | M12×40 | 4 |
| 160 | 1”,1-1/4”,1-1/2”,2”,3” | 125 | 235 | 198 | 27 | M12×40 | 4 |
| 200 | 1”,1-1/4”,1-1/2”,2”,3” | 140 | 290 | 240 | 27 | M12×40 | 4 |
| 250 | 1”,1-1/4”,1-1/2”,2”,3” | 140 | 341 | 291 | 30 | M12×40 | 4 |
| 315 | 2”,3” | 140 | 409 | 356 | 30 | M12×40 | 4 |
Références techniques
Consultez le plan et le tableau dimensionnel disponibles, puis confirmez avec Aquafitting la dimension finale, la pression, la compatibilité avec la canalisation et les documents requis avant l’établissement du devis.
Téléchargements techniques
Tapping saddle for PVC pipes
Tapping saddle for PVC pipesSélection du produit
nom du produit | DN ou dimension nominale | diamètre extérieur réel de la conduite | matériau de la conduite | état des extrémités | pression de service | quantité | destination | plan ou catalogue requis
