Manchon ULTRA à large tolérance
Manchon à large tolérance avec un assemblage de raccordement équipé d’éléments de préhension.
Présentation du produit

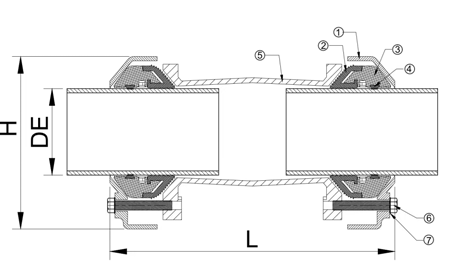

Reliez deux sections de tuyaux à bouts lisses avec une configuration choisie pour chaque extrémité. Consultez le plan de dimensions en tenant compte des diamètres extérieurs mesurés.

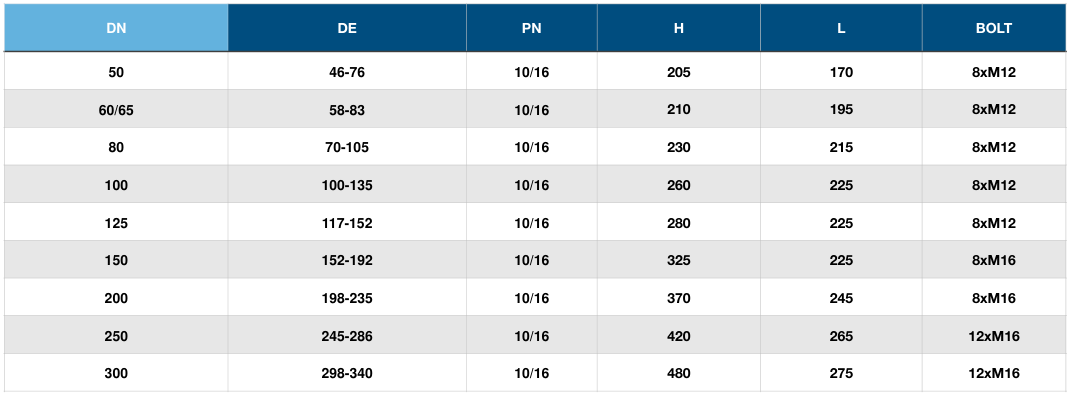

Dimensions
DN | DE (mm) | PN | H (mm) | L (mm) | BOLT |
|---|---|---|---|---|---|
50 | 46-76 | 10/16 | 205 | 170 | 8xM12 |
60/65 | 58-83 | 10/16 | 210 | 195 | 8xM12 |
80 | 70-105 | 10/16 | 230 | 215 | 8xM12 |
100 | 100-135 | 10/16 | 260 | 225 | 8xM12 |
125 | 117-152 | 10/16 | 280 | 225 | 8xM12 |
150 | 152-192 | 10/16 | 325 | 225 | 8xM16 |
200 | 198-235 | 10/16 | 370 | 245 | 8xM16 |
250 | 245-286 | 10/16 | 420 | 265 | 12xM16 |
300 | 298-340 | 10/16 | 480 | 275 | 12xM16 |
DN 50
DN: 50
DE (mm): 46-76
PN: 10/16
H (mm): 205
L (mm): 170
BOLT: 8xM12
DN 60/65
DN: 60/65
DE (mm): 58-83
PN: 10/16
H (mm): 210
L (mm): 195
BOLT: 8xM12
DN 80
DN: 80
DE (mm): 70-105
PN: 10/16
H (mm): 230
L (mm): 215
BOLT: 8xM12
DN 100
DN: 100
DE (mm): 100-135
PN: 10/16
H (mm): 260
L (mm): 225
BOLT: 8xM12
DN 125
DN: 125
DE (mm): 117-152
PN: 10/16
H (mm): 280
L (mm): 225
BOLT: 8xM12
DN 150
DN: 150
DE (mm): 152-192
PN: 10/16
H (mm): 325
L (mm): 225
BOLT: 8xM16
DN 200
DN: 200
DE (mm): 198-235
PN: 10/16
H (mm): 370
L (mm): 245
BOLT: 8xM16
DN 250
DN: 250
DE (mm): 245-286
PN: 10/16
H (mm): 420
L (mm): 265
BOLT: 12xM16
DN 300
DN: 300
DE (mm): 298-340
PN: 10/16
H (mm): 480
L (mm): 275
BOLT: 12xM16
Application
Indiquez le fluide du projet, la pression de service et les caractéristiques du tuyau pour étudier la configuration requise.
Sélection du produit
Produit ; diamètre extérieur mesuré et matériau du tuyau 1 ; diamètre extérieur mesuré et matériau du tuyau 2 ; pression ; fluide ; besoin de retenue axiale ; SDR ou épaisseur de paroi du PE/PVC et besoin d’insert de renfort ; quantité ; destination ; date souhaitée ; révision du plan
Questions fréquentes sur le produit
Quelles dimensions dois-je transmettre ?
Transmettez le diamètre extérieur mesuré et le matériau de chaque extrémité. Identifiez séparément les deux extrémités lorsqu’elles diffèrent.
Comment obtenir les documents techniques adaptés ?
Indiquez le nom du produit, les dimensions mesurées et les caractéristiques du raccordement dans votre demande. Demandez le plan et les informations d’installation de la configuration retenue.
Quelles informations supplémentaires faut-il fournir pour le PE ou le PVC ?
Indiquez le SDR ou l’épaisseur de paroi et la disposition requise de l’insert de renfort. Confirmez ces points pour la configuration choisie avant de commander.
Téléchargements techniques
Fiche produit | Langue |
|---|
