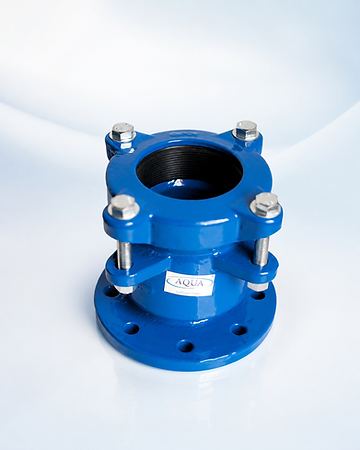

Adaptateur à bride universel à manchon long
Raccorder un tuyau à bout uni à une bride avec la conception à manchon long. Sélectionnez la ligne exacte du produit et le plan d’assemblage.
Compatibilité du tuyau
La compatibilité du matériau du tuyau doit être confirmée pour la configuration choisie. Indiquez le matériau réel et le diamètre extérieur mesuré.
Présentation du produit
Raccorder un tuyau à bout uni à une bride avec la conception à manchon long.
Compatibilité du tuyau
La compatibilité du matériau du tuyau doit être confirmée pour la configuration choisie. Indiquez le matériau réel et le diamètre extérieur mesuré.
Disposition du raccordement
Bout uni → manchon long → bride
Raccordement et sélection
Longueur du manchon
Utilisez le plan et les dimensions d’installation du manchon long. La longueur seule n’établit pas une fonction de joint de dilatation dynamique.
Matériau du tuyau
Indiquez le matériau et le diamètre extérieur mesuré. Un nom de gamme ou de famille n’établit pas une compatibilité universelle.
Sélection de l’assemblage
Confirmez le joint, les conditions de service et les dimensions d’installation requises pour la taille choisie.
Dimensions du catalogue
Source : AQUAFITTING English catalogue 2023, page 27. Les symboles de dimensions suivent le dessin source correspondant. Confirmez la configuration sélectionnée et les dimensions actuelles avant commande.
| DN | D min–max | L | B (mm) |
|---|---|---|---|
| 50 | 56.5-66.5 | 180±5 | 145 |
| 65 | 72.5-82.5 | 180±5 | 165 |
| 80 | 88-102 | 190±5 | 216 |
| 100 | 108-128 | 200±5 | 242 |
| 125 | 139-152 | 200±5 | 270 |
| 125/150 | 139-152 | 210±5 | 270 |
| 150 | 159-184 | 220±5 | 304 |
| 175/200 | 190-204 | 220±5 | 325 |
| 200 | 219-238 | 220±5 | 360 |
| 225/250 | 245-250 | 220±5 | 380 |
| 250 | 273-280 | 230±5 | 400 |
| 300 | 315-326 | 230±5 | 448 |
Références techniques
Consultez le plan et le tableau dimensionnel disponibles, puis confirmez avec Aquafitting la dimension finale, la pression, la compatibilité avec la canalisation et les documents requis avant l’établissement du devis.
Téléchargements techniques
Sélection du produit
nom du produit | DN ou dimension nominale | diamètre extérieur réel de la conduite | matériau de la conduite | état des extrémités | pression de service | quantité | destination | plan ou catalogue requis
