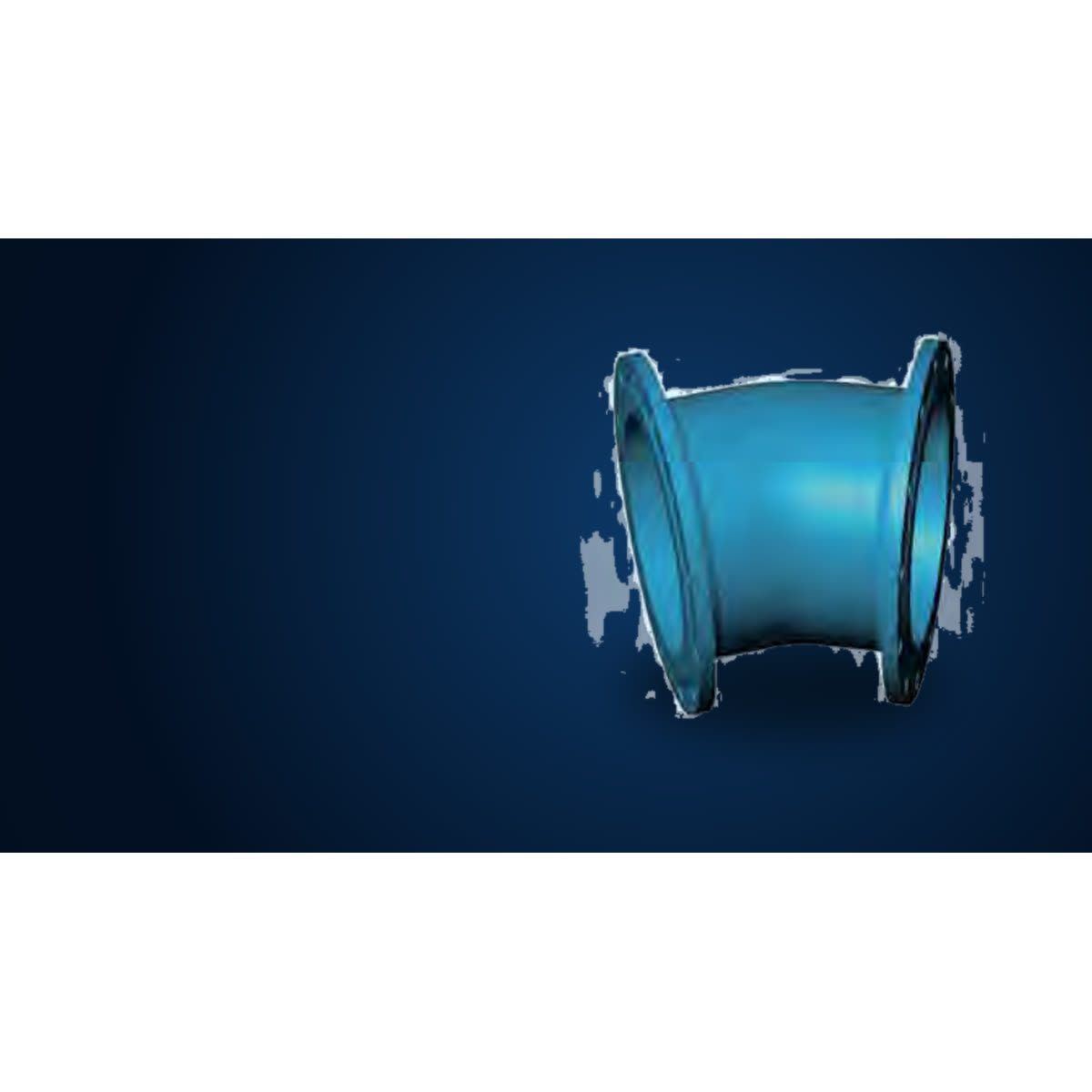

Curva a doppia flangia a 22.5°
Cambiare direzione di 22.5° tra due flange. Specificare insieme l’angolo della curva e la dimensione della flangia.
Interfaccia di collegamento
Si collega a una controflangia compatibile. Selezionare in base a DN, foratura, guarnizione e condizioni di esercizio; l’interfaccia flangiata non implica compatibilità con tutti i materiali dei tubi.
Descrizione del prodotto
Cambiare direzione di 22.5° tra due flange.
Interfaccia di collegamento
Si collega a una controflangia compatibile. Selezionare in base a DN, foratura, guarnizione e condizioni di esercizio; l’interfaccia flangiata non implica compatibilità con tutti i materiali dei tubi.
Disposizione del collegamento
Flangia → curva di 22.5° → flangia
Collegamento e selezione
Cambio di direzione di 22.5°
Verificare l’angolo della curva rispetto al tracciato della tubazione. Consultare il disegno per la lunghezza di installazione e lo spazio libero.
Interfaccia flangiata
Verificare DN e foratura della flangia con il componente collegato. Selezionare guarnizione e bulloneria per l’assieme specificato.
Dimensioni e installazione
Consultare il disegno specifico per lunghezze e spazi liberi richiesti. Confermare l’applicabilità attuale della pressione e le dimensioni disponibili per il progetto.
Dimensioni del catalogo
Fonte: AQUAFITTING fixed-flange and T-type joint catalogue, page 20. I simboli dimensionali seguono il disegno originale corrispondente. Confermare la configurazione selezionata e le dimensioni attuali prima dell'ordine. La fonte riporta lunghezze alternative per alcune dimensioni nominali. Selezionare il disegno corrispondente. Le lunghezze DN1800 e DN2000 richiedono conferma e non sono state adottate.
| DN | e | L |
|---|---|---|
| 80 | 7.0 | 105 |
| 80 | 7.0 | 130 |
| 100 | 7.2 | 110 |
| 100 | 7.2 | 140 |
| 150 | 7.8 | 109 |
| 150 | 7.8 | 160 |
| 200 | 8.4 | 131 |
| 200 | 8.4 | 180 |
| 250 | 9.0 | 190 |
| 250 | 9.0 | 350 |
| 300 | 9.6 | 210 |
| 300 | 9.6 | 400 |
| 350 | 10.2 | 210 |
| 350 | 10.2 | 298 |
| 400 | 10.8 | 239 |
| 400 | 10.8 | 324 |
| 450 | 11.4 | 349 |
| 500 | 12.0 | 375 |
| 600 | 13.2 | 426 |
| 700 | 14.4 | 478 |
| 800 | 15.6 | 529 |
| 900 | 16.8 | 581 |
| 1000 | 18.0 | 632 |
| 1100 | 19.2 | 683 |
| 1200 | 20.4 | 735 |
| 1400 | 22.8 | 835 |
| 1500 | 24.0 | 880 |
| 1600 | 25.2 | 940 |
| 1800 | 27.6 | — |
| 2000 | 30 | — |
Download tecnici
Domande frequenti sul prodotto
Cosa devo inviare per una richiesta relativa a Curva a doppia flangia a 22.5°?
Invii il DN/OD richiesto e le dimensioni principali e di derivazione o di ingresso e uscita, la pressione di esercizio, la foratura della flangia o i dati del bicchiere e del tubo, la quantità, la destinazione e i disegni o documenti necessari.
Quali riferimenti tecnici sono disponibili per Curva a doppia flangia a 22.5°?
La documentazione propria di Aquafitting proviene dalle pagine 20 del catalogo proprio di flange fisse ISO2531, con righe DN, e e L, colonne di massa denominate PN10, PN16 e PN25 e un disegno di prodotto. Si tratta di documentazione storica per la selezione, da verificare rispetto alla richiesta attuale prima del preventivo.
Quali dettagli richiedono ancora conferma da Aquafitting?
Prima del preventivo, confermi la disponibilità attuale delle misure, la pressione di esercizio, il materiale, la guarnizione, il rivestimento, la foratura della flangia o l’interfaccia bicchiere/tubo, le dimensioni, la massa, l’applicabilità delle norme, i documenti e l’idoneità al progetto.
Selezione del prodotto
nome del prodotto; DN/OD richiesto e dimensioni principali e di derivazione o di ingresso e uscita; pressione di esercizio o classe di pressione; foratura della flangia o dati del bicchiere e del tubo; requisito di materiale e rivestimento; quantità; destinazione; documenti richiesti; disegno del progetto, se disponibile
