Curva a doppia flangia a 90°

Cambiare direzione di 90° tra due flange. Specificare insieme l’angolo della curva e la dimensione della flangia.

Interfaccia di collegamento
Si collega a una controflangia compatibile. Selezionare in base a DN, foratura, guarnizione e condizioni di esercizio; l’interfaccia flangiata non implica compatibilità con tutti i materiali dei tubi.

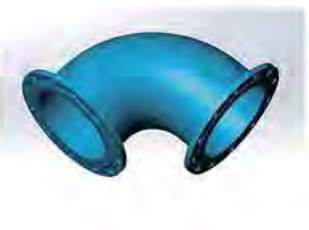

Double-flanged 90-degree bend — AQUAFITTING owned catalogue photograph
Richiedi un preventivo

Descrizione del prodotto

Cambiare direzione di 90° tra due flange.

Interfaccia di collegamento

Si collega a una controflangia compatibile. Selezionare in base a DN, foratura, guarnizione e condizioni di esercizio; l’interfaccia flangiata non implica compatibilità con tutti i materiali dei tubi.

Disposizione del collegamento

Flangia → curva di 90° → flangia

Richiedi un preventivo

Collegamento e selezione

Cambio di direzione di 90°

Verificare l’angolo della curva rispetto al tracciato della tubazione. Consultare il disegno per la lunghezza di installazione e lo spazio libero.

Interfaccia flangiata

Verificare DN e foratura della flangia con il componente collegato. Selezionare guarnizione e bulloneria per l’assieme specificato.

Dimensioni e installazione

Consultare il disegno specifico per lunghezze e spazi liberi richiesti. Confermare l’applicabilità attuale della pressione e le dimensioni disponibili per il progetto.

Richiedi un preventivo

Dimensioni del catalogo

Fonte: AQUAFITTING fixed-flange and T-type joint catalogue, page 18. I simboli dimensionali seguono il disegno originale corrispondente. Confermare la configurazione selezionata e le dimensioni attuali prima dell'ordine.

Curva a doppia flangia a 90° — Dimensioni del catalogo
DNTL
807.0165
1007.2180
1507.8220
2008.4260
2509.0350
3009.6400
35010.2450
40010.8500
45011.4550
50012.0600
60013.2700
70014.4800
80015.6900
90016.81000
100018.01100
110019.21200
120020.41300
140022.81350
150024.01400
160025.21450
180027.61500

Download tecnici

Richiedi i disegni e i documenti aggiornati per la configurazione selezionata.

Cataloghi e download

Domande frequenti sul prodotto

Cosa devo inviare per una richiesta relativa a Curva a doppia flangia a 90°?

Invii il DN/OD richiesto e le dimensioni principali e di derivazione o di ingresso e uscita, la pressione di esercizio, la foratura della flangia o i dati del bicchiere e del tubo, la quantità, la destinazione e i disegni o documenti necessari.

Quali riferimenti tecnici sono disponibili per Curva a doppia flangia a 90°?

La documentazione propria di Aquafitting proviene dalle pagine 18 del catalogo proprio di flange fisse ISO2531, con righe DN, T e L, colonne di massa denominate PN10, PN16 e PN25 e un disegno di prodotto. Si tratta di documentazione storica per la selezione, da verificare rispetto alla richiesta attuale prima del preventivo.

Quali dettagli richiedono ancora conferma da Aquafitting?

Prima del preventivo, confermi la disponibilità attuale delle misure, la pressione di esercizio, il materiale, la guarnizione, il rivestimento, la foratura della flangia o l’interfaccia bicchiere/tubo, le dimensioni, la massa, l’applicabilità delle norme, i documenti e l’idoneità al progetto.

Selezione del prodotto

nome del prodotto; DN/OD richiesto e dimensioni principali e di derivazione o di ingresso e uscita; pressione di esercizio o classe di pressione; foratura della flangia o dati del bicchiere e del tubo; requisito di materiale e rivestimento; quantità; destinazione; documenti richiesti; disegno del progetto, se disponibile

Richiedi un preventivo

Double-Flanged 90° Bend

Double-flanged 90-degree bend — AQUAFITTING owned catalogue photograph

Cambiare direzione di 90° tra due flange. Specificare insieme l’angolo della curva e la dimensione della flangia.

Interfaccia di collegamento
Si collega a una controflangia compatibile. Selezionare in base a DN, foratura, guarnizione e condizioni di esercizio; l’interfaccia flangiata non implica compatibilità con tutti i materiali dei tubi.

Richiedi un preventivo

Panoramica · Specifiche · Download

Overview

Dimensioni del catalogo

DN
T
L
80
7.0
165
100
7.2
180
150
7.8
220
200
8.4
260
250
9.0
350
300
9.6
400
350
10.2
450
400
10.8
500
450
11.4
550
500
12.0
600
600
13.2
700
700
14.4
800
800
15.6
900
900
16.8
1000
1000
18.0
1100
1100
19.2
1200
1200
20.4
1300
1400
22.8
1350
1500
24.0
1400
1600
25.2
1450
1800
27.6
1500

Fonte: AQUAFITTING fixed-flange and T-type joint catalogue, page 18. I simboli dimensionali seguono il disegno originale corrispondente. Confermare la configurazione selezionata e le dimensioni attuali prima dell'ordine.

80

T: 7.0 · L: 165

100

T: 7.2 · L: 180

150

T: 7.8 · L: 220

200

T: 8.4 · L: 260

250

T: 9.0 · L: 350

300

T: 9.6 · L: 400

350

T: 10.2 · L: 450

400

T: 10.8 · L: 500

450

T: 11.4 · L: 550

500

T: 12.0 · L: 600

600

T: 13.2 · L: 700

700

T: 14.4 · L: 800

800

T: 15.6 · L: 900

900

T: 16.8 · L: 1000

1000

T: 18.0 · L: 1100

1100

T: 19.2 · L: 1200

1200

T: 20.4 · L: 1300

1400

T: 22.8 · L: 1350

1500

T: 24.0 · L: 1400

1600

T: 25.2 · L: 1450

1800

T: 27.6 · L: 1500

Panoramica del prodotto

Cambiare direzione di 90° tra due flange.

Interfaccia di collegamento

Si collega a una controflangia compatibile. Selezionare in base a DN, foratura, guarnizione e condizioni di esercizio; l’interfaccia flangiata non implica compatibilità con tutti i materiali dei tubi.

Disposizione del collegamento

Flangia → curva di 90° → flangia

Richiedi un preventivo

Riferimenti tecnici

Source: owned ISO2531 fixed-flange catalogue page 18. Historical catalogue rows support selection only. Current offerability, exact size combination, pressure, material, gasket, coating, drilling/connection dimensions, mass, standard applicability and project suitability require Aquafitting confirmation.

No drawing image is assigned in Wix; request the owned Double-Flanged 90° Bend catalogue drawing for technical review.
No specification-table image is assigned in Wix; request the owned Double-Flanged 90° Bend catalogue table for technical review.

Collegamento e selezione

Cambio di direzione di 90°

Verificare l’angolo della curva rispetto al tracciato della tubazione. Consultare il disegno per la lunghezza di installazione e lo spazio libero.

Interfaccia flangiata

Verificare DN e foratura della flangia con il componente collegato. Selezionare guarnizione e bulloneria per l’assieme specificato.

Dimensioni e installazione

Consultare il disegno specifico per lunghezze e spazi liberi richiesti. Confermare l’applicabilità attuale della pressione e le dimensioni disponibili per il progetto.

Richiedi un preventivo

Selezione del prodotto

nome del prodotto; DN/OD richiesto e dimensioni principali e di derivazione o di ingresso e uscita; pressione di esercizio o classe di pressione; foratura della flangia o dati del bicchiere e del tubo; requisito di materiale e rivestimento; quantità; destinazione; documenti richiesti; disegno del progetto, se disponibile

Richiedi un preventivo

Domande frequenti sul prodotto

Cosa devo inviare per una richiesta relativa a Curva a doppia flangia a 90°?

Invii il DN/OD richiesto e le dimensioni principali e di derivazione o di ingresso e uscita, la pressione di esercizio, la foratura della flangia o i dati del bicchiere e del tubo, la quantità, la destinazione e i disegni o documenti necessari.

Quali riferimenti tecnici sono disponibili per Curva a doppia flangia a 90°?

La documentazione propria di Aquafitting proviene dalle pagine 18 del catalogo proprio di flange fisse ISO2531, con righe DN, T e L, colonne di massa denominate PN10, PN16 e PN25 e un disegno di prodotto. Si tratta di documentazione storica per la selezione, da verificare rispetto alla richiesta attuale prima del preventivo.

Quali dettagli richiedono ancora conferma da Aquafitting?

Prima del preventivo, confermi la disponibilità attuale delle misure, la pressione di esercizio, il materiale, la guarnizione, il rivestimento, la foratura della flangia o l’interfaccia bicchiere/tubo, le dimensioni, la massa, l’applicabilità delle norme, i documenti e l’idoneità al progetto.
