Riduzioni a doppia flangia

Collegare componenti flangiati di dimensioni nominali diverse. Usare il disegno specifico del prodotto per verificare la disposizione di installazione.

Interfaccia di collegamento
Si collega a una controflangia compatibile. Selezionare in base a DN, foratura, guarnizione e condizioni di esercizio; l’interfaccia flangiata non implica compatibilità con tutti i materiali dei tubi.

Descrizione del prodotto

Collegare componenti flangiati di dimensioni nominali diverse.

Interfaccia di collegamento

Si collega a una controflangia compatibile. Selezionare in base a DN, foratura, guarnizione e condizioni di esercizio; l’interfaccia flangiata non implica compatibilità con tutti i materiali dei tubi.

Disposizione del collegamento

DN della flangia maggiore → dn della flangia minore

Richiedi un preventivo

Collegamento e selezione

Due dimensioni di flangia

Specificare entrambe le dimensioni nominali e la lunghezza di installazione. Usare il disegno della riduzione per la coppia scelta.

Interfaccia flangiata

Verificare DN e foratura della flangia con il componente collegato. Selezionare guarnizione e bulloneria per l’assieme specificato.

Dimensioni e installazione

Consultare il disegno specifico per lunghezze e spazi liberi richiesti. Confermare l’applicabilità attuale della pressione e le dimensioni disponibili per il progetto.

Richiedi un preventivo

Dimensioni del catalogo

Fonte: AQUAFITTING fixed-flange and T-type joint catalogue, page 26–27. I simboli dimensionali seguono il disegno originale corrispondente. Confermare la configurazione selezionata e le dimensioni attuali prima dell'ordine. Le due varianti di lunghezza 400 × 300 sono mantenute separate; confermare la configurazione selezionata.

Riduzioni a doppia flangia — Dimensioni del catalogo
DN × dnTtL
100 × 807.27.0200
150 × 807.87.0400
150 × 1007.87.2300
200 × 1008.47.2600
200 × 1508.47.8300
250 × 1509.07.8600
250 × 2009.08.4300
300 × 1509.67.8650
300 × 2009.68.4600
300 × 2509.69.0300
350 × 20010.28.4650
350 × 25010.29.0600
350 × 30010.29.6300
400 × 20010.88.4700
400 × 25010.89.0650
400 × 30010.89.6300
400 × 30010.89.6600
400 × 35010.810.2300
450 × 25011.49.0700
450 × 30011.49.6650
450 × 35011.410.2600
450 × 40011.410.8300
500 × 30012.09.6700
500 × 35012.010.2650
500 × 40012.010.8600
500 × 45012.011.4300
600 × 35013.210.2750
600 × 40013.210.8700
600 × 45013.211.4650
600 × 50013.212.0600
700 × 40014.410.8800
700 × 45014.411.4750
700 × 50014.412.0700
700 × 60014.413.2600
800 × 45015.611.4900
800 × 50015.612.0800
800 × 60015.613.2700
800 × 70015.614.4600
900 × 50016.812.01000
900 × 60016.813.2800
900 × 70016.814.4700
900 × 80016.815.6600
1000 × 6001813.21000
1000 × 7001814.4800
1000 × 8001815.6700
1000 × 9001816.8600
1100 × 70019.214.41000
1100 × 80019.215.6800
1100 × 90019.216.8700
1100 × 100019.218.0600
1200 × 70020.414.41345
1200 × 80020.415.61160
1200 × 90020.416.8975
1200 × 100020.418.0790
1200 × 110020.419.2605
1400 × 80022.815.61590
1400 × 90022.816.81405
1400 × 100022.818.01220
1400 × 110022.819.21035
1400 × 120022.820.4850
1500 × 90024.016.81620
1500 × 100024.018.01435
1500 × 110024.019.21250
1500 × 120024.020.41065
1500 × 140024.022.8695
1600 × 100025.218.01650
1600 × 110025.219.21465
1600 × 120025.220.41280
1600 × 140025.222.8910
1600 × 150025.224.0725
1800 × 110027.619.21895
1800 × 120027.620.41710
1800 × 140027.622.81340
1800 × 150027.624.01155
1800 × 160027.625.2970
2000 × 12003020.42140
2000 × 14003022.81770
2000 × 15003024.01585
2000 × 16003025.21400
2000 × 18003027.61030

Download tecnici

Domande frequenti sul prodotto

Cosa devo inviare per una richiesta relativa a Riduzioni a doppia flangia?

Invii il DN/OD richiesto e le dimensioni principali e di derivazione o di ingresso e uscita, la pressione di esercizio, la foratura della flangia o i dati del bicchiere e del tubo, la quantità, la destinazione e i disegni o documenti necessari.

Quali riferimenti tecnici sono disponibili per Riduzioni a doppia flangia?

La documentazione propria di Aquafitting proviene dalle pagine 26-27 del catalogo proprio di flange fisse ISO2531, con righe DN x dn, T, t e L, colonne di massa denominate PN10, PN16 e PN25 e un disegno di riduzione. Si tratta di documentazione storica per la selezione, da verificare rispetto alla richiesta attuale prima del preventivo.

Quali dettagli richiedono ancora conferma da Aquafitting?

Prima del preventivo, confermi la disponibilità attuale delle misure, la pressione di esercizio, il materiale, la guarnizione, il rivestimento, la foratura della flangia o l’interfaccia bicchiere/tubo, le dimensioni, la massa, l’applicabilità delle norme, i documenti e l’idoneità al progetto.

Selezione del prodotto

nome del prodotto; DN/OD richiesto e dimensioni principali e di derivazione o di ingresso e uscita; pressione di esercizio o classe di pressione; foratura della flangia o dati del bicchiere e del tubo; requisito di materiale e rivestimento; quantità; destinazione; documenti richiesti; disegno del progetto, se disponibile

Richiedi un preventivo

Double-Flanged Tapers

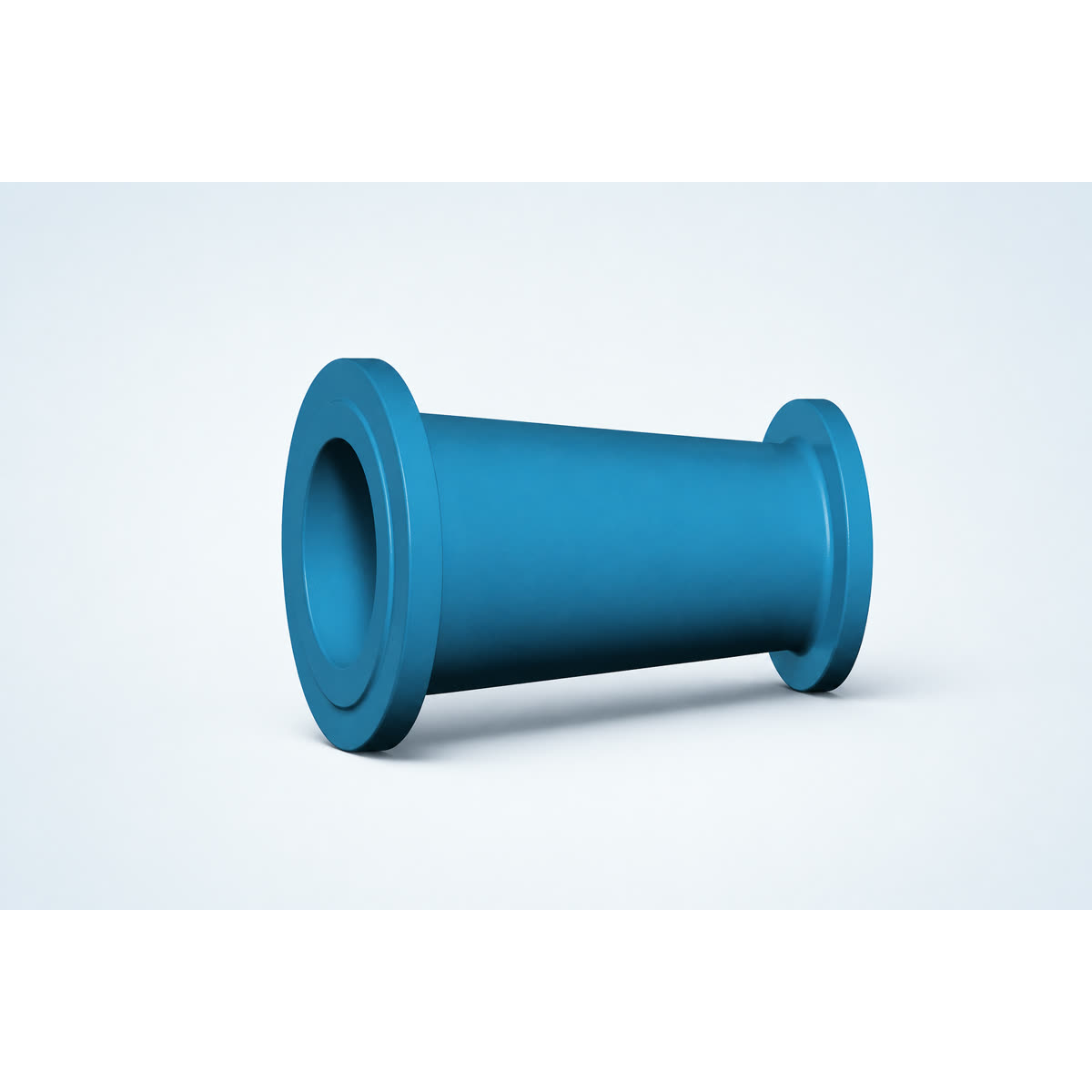

Vista del prodotto — AQUAFITTING Riduzioni a doppia flangia

Collegare componenti flangiati di dimensioni nominali diverse. Usare il disegno specifico del prodotto per verificare la disposizione di installazione.

Interfaccia di collegamento
Si collega a una controflangia compatibile. Selezionare in base a DN, foratura, guarnizione e condizioni di esercizio; l’interfaccia flangiata non implica compatibilità con tutti i materiali dei tubi.

Sintesi del prodotto · PDF · Inglese

Richiedi un preventivo

Overview

Dimensioni del catalogo

DN × dn
T
t
L
100 × 80
7.2
7.0
200
150 × 80
7.8
7.0
400
150 × 100
7.8
7.2
300
200 × 100
8.4
7.2
600
200 × 150
8.4
7.8
300
250 × 150
9.0
7.8
600
250 × 200
9.0
8.4
300
300 × 150
9.6
7.8
650
300 × 200
9.6
8.4
600
300 × 250
9.6
9.0
300
350 × 200
10.2
8.4
650
350 × 250
10.2
9.0
600
350 × 300
10.2
9.6
300
400 × 200
10.8
8.4
700
400 × 250
10.8
9.0
650
400 × 300
10.8
9.6
300
400 × 300
10.8
9.6
600
400 × 350
10.8
10.2
300
450 × 250
11.4
9.0
700
450 × 300
11.4
9.6
650
450 × 350
11.4
10.2
600
450 × 400
11.4
10.8
300
500 × 300
12.0
9.6
700
500 × 350
12.0
10.2
650
500 × 400
12.0
10.8
600
500 × 450
12.0
11.4
300
600 × 350
13.2
10.2
750
600 × 400
13.2
10.8
700
600 × 450
13.2
11.4
650
600 × 500
13.2
12.0
600
700 × 400
14.4
10.8
800
700 × 450
14.4
11.4
750
700 × 500
14.4
12.0
700
700 × 600
14.4
13.2
600
800 × 450
15.6
11.4
900
800 × 500
15.6
12.0
800
800 × 600
15.6
13.2
700
800 × 700
15.6
14.4
600
900 × 500
16.8
12.0
1000
900 × 600
16.8
13.2
800
900 × 700
16.8
14.4
700
900 × 800
16.8
15.6
600
1000 × 600
18
13.2
1000
1000 × 700
18
14.4
800
1000 × 800
18
15.6
700
1000 × 900
18
16.8
600
1100 × 700
19.2
14.4
1000
1100 × 800
19.2
15.6
800
1100 × 900
19.2
16.8
700
1100 × 1000
19.2
18.0
600
1200 × 700
20.4
14.4
1345
1200 × 800
20.4
15.6
1160
1200 × 900
20.4
16.8
975
1200 × 1000
20.4
18.0
790
1200 × 1100
20.4
19.2
605
1400 × 800
22.8
15.6
1590
1400 × 900
22.8
16.8
1405
1400 × 1000
22.8
18.0
1220
1400 × 1100
22.8
19.2
1035
1400 × 1200
22.8
20.4
850
1500 × 900
24.0
16.8
1620
1500 × 1000
24.0
18.0
1435
1500 × 1100
24.0
19.2
1250
1500 × 1200
24.0
20.4
1065
1500 × 1400
24.0
22.8
695
1600 × 1000
25.2
18.0
1650
1600 × 1100
25.2
19.2
1465
1600 × 1200
25.2
20.4
1280
1600 × 1400
25.2
22.8
910
1600 × 1500
25.2
24.0
725
1800 × 1100
27.6
19.2
1895
1800 × 1200
27.6
20.4
1710
1800 × 1400
27.6
22.8
1340
1800 × 1500
27.6
24.0
1155
1800 × 1600
27.6
25.2
970
2000 × 1200
30
20.4
2140
2000 × 1400
30
22.8
1770
2000 × 1500
30
24.0
1585
2000 × 1600
30
25.2
1400
2000 × 1800
30
27.6
1030

Fonte: AQUAFITTING fixed-flange and T-type joint catalogue, page 26–27. I simboli dimensionali seguono il disegno originale corrispondente. Confermare la configurazione selezionata e le dimensioni attuali prima dell'ordine. Le due varianti di lunghezza 400 × 300 sono mantenute separate; confermare la configurazione selezionata.

100 × 80

T: 7.2 · t: 7.0 · L: 200

150 × 80

T: 7.8 · t: 7.0 · L: 400

150 × 100

T: 7.8 · t: 7.2 · L: 300

200 × 100

T: 8.4 · t: 7.2 · L: 600

200 × 150

T: 8.4 · t: 7.8 · L: 300

250 × 150

T: 9.0 · t: 7.8 · L: 600

250 × 200

T: 9.0 · t: 8.4 · L: 300

300 × 150

T: 9.6 · t: 7.8 · L: 650

300 × 200

T: 9.6 · t: 8.4 · L: 600

300 × 250

T: 9.6 · t: 9.0 · L: 300

350 × 200

T: 10.2 · t: 8.4 · L: 650

350 × 250

T: 10.2 · t: 9.0 · L: 600

350 × 300

T: 10.2 · t: 9.6 · L: 300

400 × 200

T: 10.8 · t: 8.4 · L: 700

400 × 250

T: 10.8 · t: 9.0 · L: 650

400 × 300

T: 10.8 · t: 9.6 · L: 300

400 × 300

T: 10.8 · t: 9.6 · L: 600

400 × 350

T: 10.8 · t: 10.2 · L: 300

450 × 250

T: 11.4 · t: 9.0 · L: 700

450 × 300

T: 11.4 · t: 9.6 · L: 650

450 × 350

T: 11.4 · t: 10.2 · L: 600

450 × 400

T: 11.4 · t: 10.8 · L: 300

500 × 300

T: 12.0 · t: 9.6 · L: 700

500 × 350

T: 12.0 · t: 10.2 · L: 650

500 × 400

T: 12.0 · t: 10.8 · L: 600

500 × 450

T: 12.0 · t: 11.4 · L: 300

600 × 350

T: 13.2 · t: 10.2 · L: 750

600 × 400

T: 13.2 · t: 10.8 · L: 700

600 × 450

T: 13.2 · t: 11.4 · L: 650

600 × 500

T: 13.2 · t: 12.0 · L: 600

700 × 400

T: 14.4 · t: 10.8 · L: 800

700 × 450

T: 14.4 · t: 11.4 · L: 750

700 × 500

T: 14.4 · t: 12.0 · L: 700

700 × 600

T: 14.4 · t: 13.2 · L: 600

800 × 450

T: 15.6 · t: 11.4 · L: 900

800 × 500

T: 15.6 · t: 12.0 · L: 800

800 × 600

T: 15.6 · t: 13.2 · L: 700

800 × 700

T: 15.6 · t: 14.4 · L: 600

900 × 500

T: 16.8 · t: 12.0 · L: 1000

900 × 600

T: 16.8 · t: 13.2 · L: 800

900 × 700

T: 16.8 · t: 14.4 · L: 700

900 × 800

T: 16.8 · t: 15.6 · L: 600

1000 × 600

T: 18 · t: 13.2 · L: 1000

1000 × 700

T: 18 · t: 14.4 · L: 800

1000 × 800

T: 18 · t: 15.6 · L: 700

1000 × 900

T: 18 · t: 16.8 · L: 600

1100 × 700

T: 19.2 · t: 14.4 · L: 1000

1100 × 800

T: 19.2 · t: 15.6 · L: 800

1100 × 900

T: 19.2 · t: 16.8 · L: 700

1100 × 1000

T: 19.2 · t: 18.0 · L: 600

1200 × 700

T: 20.4 · t: 14.4 · L: 1345

1200 × 800

T: 20.4 · t: 15.6 · L: 1160

1200 × 900

T: 20.4 · t: 16.8 · L: 975

1200 × 1000

T: 20.4 · t: 18.0 · L: 790

1200 × 1100

T: 20.4 · t: 19.2 · L: 605

1400 × 800

T: 22.8 · t: 15.6 · L: 1590

1400 × 900

T: 22.8 · t: 16.8 · L: 1405

1400 × 1000

T: 22.8 · t: 18.0 · L: 1220

1400 × 1100

T: 22.8 · t: 19.2 · L: 1035

1400 × 1200

T: 22.8 · t: 20.4 · L: 850

1500 × 900

T: 24.0 · t: 16.8 · L: 1620

1500 × 1000

T: 24.0 · t: 18.0 · L: 1435

1500 × 1100

T: 24.0 · t: 19.2 · L: 1250

1500 × 1200

T: 24.0 · t: 20.4 · L: 1065

1500 × 1400

T: 24.0 · t: 22.8 · L: 695

1600 × 1000

T: 25.2 · t: 18.0 · L: 1650

1600 × 1100

T: 25.2 · t: 19.2 · L: 1465

1600 × 1200

T: 25.2 · t: 20.4 · L: 1280

1600 × 1400

T: 25.2 · t: 22.8 · L: 910

1600 × 1500

T: 25.2 · t: 24.0 · L: 725

1800 × 1100

T: 27.6 · t: 19.2 · L: 1895

1800 × 1200

T: 27.6 · t: 20.4 · L: 1710

1800 × 1400

T: 27.6 · t: 22.8 · L: 1340

1800 × 1500

T: 27.6 · t: 24.0 · L: 1155

1800 × 1600

T: 27.6 · t: 25.2 · L: 970

2000 × 1200

T: 30 · t: 20.4 · L: 2140

2000 × 1400

T: 30 · t: 22.8 · L: 1770

2000 × 1500

T: 30 · t: 24.0 · L: 1585

2000 × 1600

T: 30 · t: 25.2 · L: 1400

2000 × 1800

T: 30 · t: 27.6 · L: 1030

Panoramica del prodotto

Collegare componenti flangiati di dimensioni nominali diverse.

Interfaccia di collegamento

Si collega a una controflangia compatibile. Selezionare in base a DN, foratura, guarnizione e condizioni di esercizio; l’interfaccia flangiata non implica compatibilità con tutti i materiali dei tubi.

Disposizione del collegamento

DN della flangia maggiore → dn della flangia minore

Richiedi un preventivo

Riferimenti tecnici

Source: owned ISO2531 fixed-flange catalogue pages 26-27. Historical catalogue rows support selection only. Current offerability, exact size combination, pressure, material, gasket, coating, drilling/connection dimensions, mass, standard applicability and project suitability require Aquafitting confirmation.

No drawing image is assigned in Wix; request the owned Double-Flanged Tapers catalogue drawing for technical review.
No specification-table image is assigned in Wix; request the owned Double-Flanged Tapers catalogue table for technical review.

Collegamento e selezione

Due dimensioni di flangia

Specificare entrambe le dimensioni nominali e la lunghezza di installazione. Usare il disegno della riduzione per la coppia scelta.

Interfaccia flangiata

Verificare DN e foratura della flangia con il componente collegato. Selezionare guarnizione e bulloneria per l’assieme specificato.

Dimensioni e installazione

Consultare il disegno specifico per lunghezze e spazi liberi richiesti. Confermare l’applicabilità attuale della pressione e le dimensioni disponibili per il progetto.

Richiedi un preventivo

Selezione del prodotto

nome del prodotto; DN/OD richiesto e dimensioni principali e di derivazione o di ingresso e uscita; pressione di esercizio o classe di pressione; foratura della flangia o dati del bicchiere e del tubo; requisito di materiale e rivestimento; quantità; destinazione; documenti richiesti; disegno del progetto, se disponibile

Richiedi un preventivo

Domande frequenti sul prodotto

Cosa devo inviare per una richiesta relativa a Riduzioni a doppia flangia?

Invii il DN/OD richiesto e le dimensioni principali e di derivazione o di ingresso e uscita, la pressione di esercizio, la foratura della flangia o i dati del bicchiere e del tubo, la quantità, la destinazione e i disegni o documenti necessari.

Quali riferimenti tecnici sono disponibili per Riduzioni a doppia flangia?

La documentazione propria di Aquafitting proviene dalle pagine 26-27 del catalogo proprio di flange fisse ISO2531, con righe DN x dn, T, t e L, colonne di massa denominate PN10, PN16 e PN25 e un disegno di riduzione. Si tratta di documentazione storica per la selezione, da verificare rispetto alla richiesta attuale prima del preventivo.

Quali dettagli richiedono ancora conferma da Aquafitting?

Prima del preventivo, confermi la disponibilità attuale delle misure, la pressione di esercizio, il materiale, la guarnizione, il rivestimento, la foratura della flangia o l’interfaccia bicchiere/tubo, le dimensioni, la massa, l’applicabilità delle norme, i documenti e l’idoneità al progetto.

Download tecnici

VERIFIED PRODUCT VIDEO Product videos appear only when the exact product identity has been confirmed. Use the product sheet and technical enquiry route for selection.

Double-Flanged 45° Bend

Double-Flanged 45° Bend

Fixed Flange Fittings

Double-Flanged 45° Bend for 45-degree fixed-flange direction-change enquiries. Send the required sizes, working pressure, connection details and project drawing for review.

Double-Flanged 11.25° Bend

Double-Flanged 11.25° Bend

Fixed Flange Fittings

Double-Flanged 11.25° Bend for 11.25-degree fixed-flange direction-change enquiries. Send the required sizes, working pressure, connection details and project drawing for review.

All-Flanged Tees

All-Flanged Tees

Fixed Flange Fittings

All-Flanged Tees for fixed-flange branch enquiries with specified main and branch sizes. Send the required sizes, working pressure, connection details and project drawing for review.

bottom of page
