Tubo a S con due flange orientabili
Creare un disassamento tra due componenti flangiati. Selezionare insieme la geometria del raccordo e le interfacce di collegamento.
Interfaccia di collegamento
Si collega a una controflangia compatibile. Selezionare in base a DN, foratura, guarnizione e condizioni di esercizio; l’interfaccia flangiata non implica compatibilità con tutti i materiali dei tubi.
Descrizione del prodotto
Creare un disassamento tra due componenti flangiati.
Interfaccia di collegamento
Si collega a una controflangia compatibile. Selezionare in base a DN, foratura, guarnizione e condizioni di esercizio; l’interfaccia flangiata non implica compatibilità con tutti i materiali dei tubi.
Disposizione del collegamento
Flangia → profilo a S → flangia
Collegamento e selezione
Geometria del disassamento

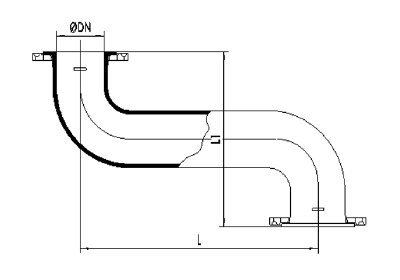

Usare il disegno del profilo a S per verificare il disassamento e la lunghezza di installazione.
Interfaccia flangiata
Verificare DN e foratura della flangia con il componente collegato. Selezionare guarnizione e bulloneria per l’assieme specificato.
Dimensioni e installazione
Consultare il disegno specifico per lunghezze e spazi liberi richiesti. Confermare l’applicabilità attuale della pressione e le dimensioni disponibili per il progetto.
Dimensioni del catalogo
Fonte: AQUAFITTING Loose Flange Fittings catalogue, page 9, upper block. I simboli dimensionali seguono il disegno originale corrispondente. Confermare la configurazione selezionata e le dimensioni attuali prima dell'ordine.
Download tecnici
Richiedi i disegni e i documenti aggiornati per la configurazione selezionata.
Domande frequenti sul prodotto
Cosa devo inviare per una richiesta relativa a Tubo a S con due flange orientabili?
Invii il DN/OD richiesto e le dimensioni principali e di derivazione o di ingresso e uscita, la pressione di esercizio, la foratura della flangia o i dati del bicchiere e del tubo, la quantità, la destinazione e i disegni o documenti necessari.
Quali riferimenti tecnici sono disponibili per Tubo a S con due flange orientabili?
La documentazione propria di Aquafitting proviene dall’immagine loose-09.png del catalogo proprio di flange mobili, con righe DN, L e L1, indicazione PN10/16, riferimenti di forma EN545 e un disegno di profilo a S. Si tratta di documentazione storica per la selezione, da verificare rispetto alla richiesta attuale prima del preventivo.
Quali dettagli richiedono ancora conferma da Aquafitting?
Prima del preventivo, confermi la disponibilità attuale delle misure, la pressione di esercizio, il materiale, la guarnizione, il rivestimento, la foratura della flangia o l’interfaccia bicchiere/tubo, le dimensioni, la massa, l’applicabilità delle norme, i documenti e l’idoneità al progetto.
Selezione del prodotto
nome del prodotto; DN/OD richiesto e dimensioni principali e di derivazione o di ingresso e uscita; pressione di esercizio o classe di pressione; foratura della flangia o dati del bicchiere e del tubo; requisito di materiale e rivestimento; quantità; destinazione; documenti richiesti; disegno del progetto, se disponibile
