Curva a doppio bicchiere a 45°
Cambiare la direzione di una tubazione PVC di 45°. Due interfacce a bicchiere collegano le estremità dei tubi adiacenti.
Compatibilità del tubo
Tubo in PVC sul collegamento a bicchiere. Verificare il diametro esterno effettivo, la geometria del bicchiere e la configurazione della guarnizione.
Descrizione del prodotto
Cambiare la direzione di una tubazione PVC di 45°.
Compatibilità del tubo
Tubo in PVC sul collegamento a bicchiere. Verificare il diametro esterno effettivo, la geometria del bicchiere e la configurazione della guarnizione.
Disposizione del collegamento
Tubo PVC → curva di 45° → tubo PVC
Collegamento e selezione
Curva di 45°

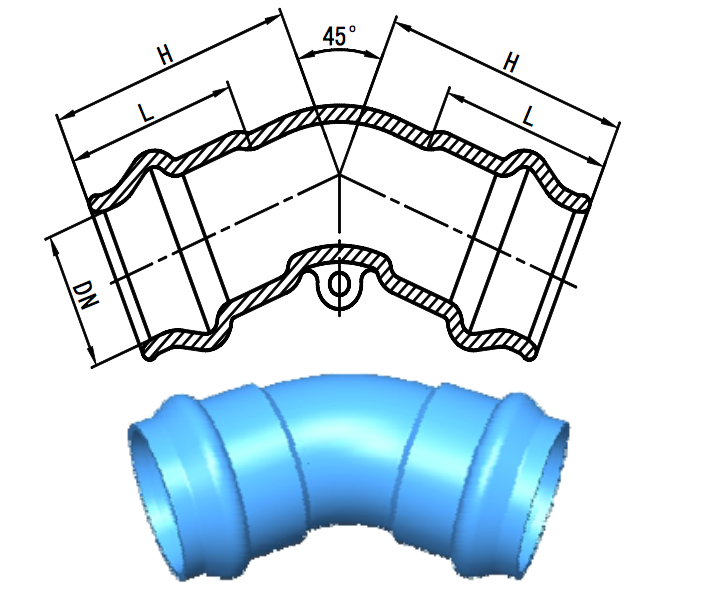

Verificare l’angolo della curva rispetto al tracciato della tubazione. Usare il disegno corrispondente per lunghezza e altezza.
Accoppiamento del bicchiere
Verificare il diametro esterno con la configurazione di bicchiere scelta. Dimensione nominale e diametro esterno misurato si verificano separatamente.
Selezione dell’assieme
Usare il disegno e la riga dimensionale specifici del prodotto. Specificare guarnizione, condizioni di esercizio e quantità richiesta.
Dimensioni del catalogo
Fonte: AQUAFITTING PVC fitting 2022, page 3. Il DN e i simboli dimensionali seguono il disegno del catalogo. Confermare il diametro esterno del tubo e la misura selezionata prima dell'ordine.
Download tecnici
Richiedi i disegni e i documenti aggiornati per la configurazione selezionata.
Riferimenti storici del catalogo
Le immagini originali sono conservate di seguito. Confermare dimensioni, pressione, materiali e idoneità attuali della configurazione prima del preventivo.
Disegno / tabella / riferimento prodotto 1 · Disegno / tabella / riferimento prodotto 2 · Altra foto del catalogo 1 · Altra foto del catalogo 2 · Altra foto del catalogo 3 · Altra foto del catalogo 4 · Altra foto del catalogo 5 · Altra foto del catalogo 6
Domande frequenti sul prodotto
Cosa devo inviare per una richiesta relativa a Curva a doppio bicchiere a 45°?
Invii il DN/OD richiesto e le dimensioni principali e di derivazione o di ingresso e uscita, la pressione di esercizio, la foratura della flangia o i dati del bicchiere e del tubo, la quantità, la destinazione e i disegni o documenti necessari.
Quali riferimenti tecnici sono disponibili per Curva a doppio bicchiere a 45°?
La documentazione propria di Aquafitting proviene dal catalogo proprio PVC Fitting 2022, con righe dimensionali DN, L e H specifiche del prodotto e un disegno proprio. Si tratta di documentazione storica per la selezione, da verificare rispetto alla richiesta attuale prima del preventivo.
Quali dettagli richiedono ancora conferma da Aquafitting?
Prima del preventivo, confermi la disponibilità attuale delle misure, la pressione di esercizio, il materiale, la guarnizione, il rivestimento, la foratura della flangia o l’interfaccia bicchiere/tubo, le dimensioni, la massa, l’applicabilità delle norme, i documenti e l’idoneità al progetto.
Selezione del prodotto
nome del prodotto; DN/OD richiesto e dimensioni principali e di derivazione o di ingresso e uscita; pressione di esercizio o classe di pressione; foratura della flangia o dati del bicchiere e del tubo; requisito di materiale e rivestimento; quantità; destinazione; documenti richiesti; disegno del progetto, se disponibile
