Valvola a saracinesca a sede elastica flangiata — F5

Name: Valvola a saracinesca a sede elastica flangiata — F5
Brand: AQUAFITTING

Intercettare il flusso tra componenti flangiati della tubazione. Selezionare il modello di lunghezza di installazione F5 e la dimensione della valvola richiesta.

Interfaccia di collegamento
Si collega a una controflangia compatibile. Selezionare in base a DN, foratura, guarnizione e condizioni di esercizio; l’interfaccia flangiata non implica compatibilità con tutti i materiali dei tubi.

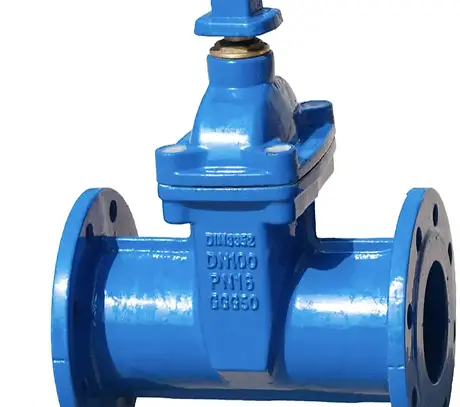

Vista del prodotto Aquafitting SARACINESCA A CUNEO GOMMATO DIN3352-F5.

Technical drawing for Aquafitting RESILIENT SEATED GATE VALVE DIN3352-F5.

Richiedi un preventivo Sintesi del prodotto · PDF · Inglese · V2026.08 · 96 KB

Descrizione del prodotto

Intercettare il flusso tra componenti flangiati della tubazione.

Interfaccia di collegamento

Si collega a una controflangia compatibile. Selezionare in base a DN, foratura, guarnizione e condizioni di esercizio; l’interfaccia flangiata non implica compatibilità con tutti i materiali dei tubi.

Disposizione del collegamento

Flangia → valvola a saracinesca a sede elastica → flangia

Richiedi un preventivo

Collegamento e selezione

Valvola di intercettazione

Verificare la valvola rispetto al punto di intercettazione e alle condizioni di esercizio richiesti.

Modello di installazione

Usare il disegno F5 per confermare la lunghezza di installazione. F4 e F5 non sono intercambiabili solo perché hanno la stessa dimensione nominale.

Flange corrispondenti

Confermare DN delle flange, foratura e configurazione di pressione della valvola scelta.

Richiedi un preventivo

Dimensioni del catalogo

Fonte: AQUAFITTING English catalogue 2023, page 38. I simboli dimensionali seguono il disegno originale corrispondente. Confermare la configurazione selezionata e le dimensioni attuali prima dell'ordine. F4 e F5 hanno diverse lunghezze L tra le facce.

Valvola a saracinesca a sede elastica flangiata — F5 — Dimensioni del catalogo
DN	Tabella delle flange	L	H	W	O	C	g	f	T	n–d
40	PN10	240	184	160	150	110	84	3	18	4-19
40	PN16	240	184	160	150	110	84	3	18	4-19
50	PN10	250	195	160	165	125	99	3	19	4-19
50	PN16	250	195	160	165	125	99	3	19	4-19
65	PN10	270	222	200	185	145	119	3	19	4-19
65	PN16	270	222	200	185	145	119	3	19	4-19
80	PN10	280	251	200	200	160	133	3	19	8-19
80	PN16	280	251	200	200	160	133	3	19	8-19
100	PN10	300	282	200	220	180	154	3	19	8-19
100	PN16	300	282	200	220	180	154	3	19	8-19
125	PN10	325	340	250	250	210	184	3	19	8-19
125	PN16	325	340	250	250	210	184	3	19	8-19
150	PN10	350	379	250	285	240	210	3	19	8-23
150	PN16	350	379	250	285	240	210	3	19	8-23
200	PN10	400	461	320	340	295	265	3	20	8-23
200	PN16	400	461	320	340	295	265	3	20	12-23
250	PN10	450	559	370	405	350	319	3	22	12-23
250	PN16	450	559	370	405	355	319	3	22	12-28
300	PN10	500	639	370	460	400	370	4	24.5	12-23
300	PN16	500	639	370	460	410	370	4	24.5	12-28
350	PN10	550	762	450	520	460	429	4	26.5	16-23
350	PN16	550	762	450	520	470	429	4	26.5	16-28
400	PN10	600	836	450	580	515	480	4	28	16-28
400	PN16	600	836	450	580	525	480	4	28	16-31
450	PN10	650	957	640	615	565	530	4	30	20-28
450	PN16	650	957	640	640	585	548	4	30	20-31
500	PN10	700	1036	640	670	620	582	4	31.5	20-28
500	PN16	700	1036	640	715	650	609	4	31.5	20-34
600	PN10	800	1188	640	780	725	682	5	36	20-31
600	PN16	800	1188	640	840	770	720	5	36	20-37

Riferimenti tecnici

Consultare il disegno e la tabella dimensionale disponibili, quindi confermare con Aquafitting la dimensione finale, la pressione, la compatibilità con la tubazione e i documenti richiesti prima dell’offerta.
