Collare di presa in carico per tubi in ghisa sferoidale
Fornire la configurazione dedicata del collare di presa per una condotta principale in ghisa sferoidale. Selezionare il collare insieme all’interfaccia di presa e alla procedura di installazione approvata.
Compatibilità del tubo
Sistemi di tubazioni in ghisa sferoidale nella configurazione documentata. Non compatibile con BLUTOP.
Descrizione del prodotto
Fornire la configurazione dedicata del collare di presa per una condotta principale in ghisa sferoidale.
Compatibilità del tubo
Sistemi di tubazioni in ghisa sferoidale nella configurazione documentata. Non compatibile con BLUTOP.
Disposizione del collegamento
Condotta principale in ghisa sferoidale → interfaccia dedicata di presa
Collegamento e selezione
Compatibilità della condotta principale
Confermare il sistema esatto di tubazioni e le dimensioni del collare. Mantenere l’esclusione BLUTOP durante la selezione.
Interfaccia di presa
Verificare il collare e l’interfaccia dell’attrezzatura di presa con il disegno specifico del prodotto.
Procedura di installazione
Usare la procedura approvata per il sistema e l’assieme scelti; il collare filettato ordinario è un prodotto distinto.
Dimensioni del catalogo
Fonte: AQUAFITTING English catalogue 2023, page 35. I simboli dimensionali seguono il disegno originale corrispondente. Confermare la configurazione selezionata e le dimensioni attuali prima dell'ordine. A indica una designazione di filettatura (M40 / M55), non una lunghezza numerica.
| DN (mm) | R (mm) | H (mm) | L (mm) | A (designazione della filettatura) |
|---|---|---|---|---|
| 60 | 41.5 | 64.5 | 160 | M40 / M55 |
| 80 | 51 | 72 | 182 | M40 / M55 |
| 100 | 61.5 | 82 | 204 | M40 / M55 |
| 125 | 75 | 97 | 232 | M40 / M55 |
| 150 | 87.5 | 108 | 260 | M40 / M55 |
| 200 | 114 | 133 | 313 | M40 / M55 |
| 250 | 140 | 160 | 366 | M40 / M55 |
| 300 | 167 | 165 | 420 | M40 / M55 |
Riferimenti tecnici
Consultare il disegno e la tabella dimensionale disponibili, quindi confermare con Aquafitting la dimensione finale, la pressione, la compatibilità con la tubazione e i documenti richiesti prima dell’offerta.
Download tecnici
Sintesi del prodotto · PDF · Inglese · V2026.08 · 101 KB

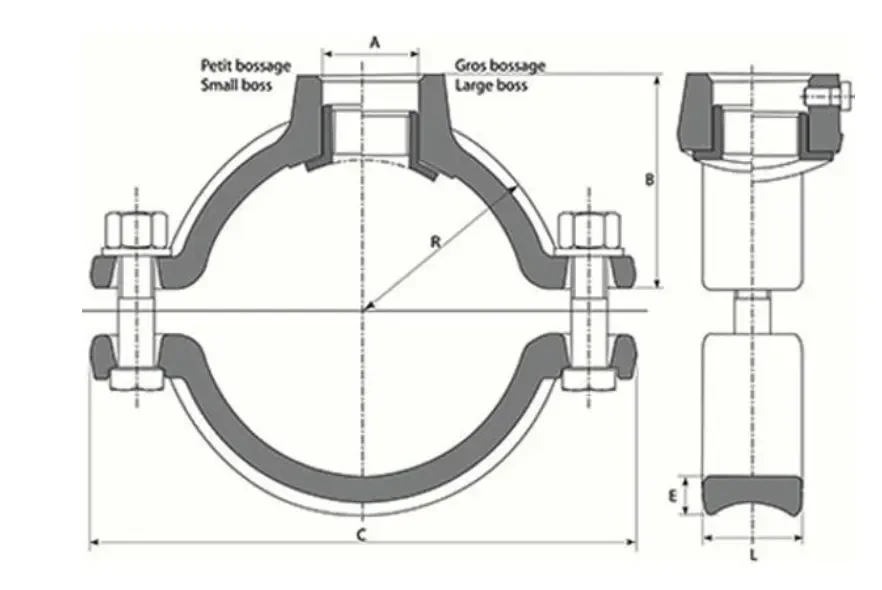

Apri il disegno tecnico a grandezza intera

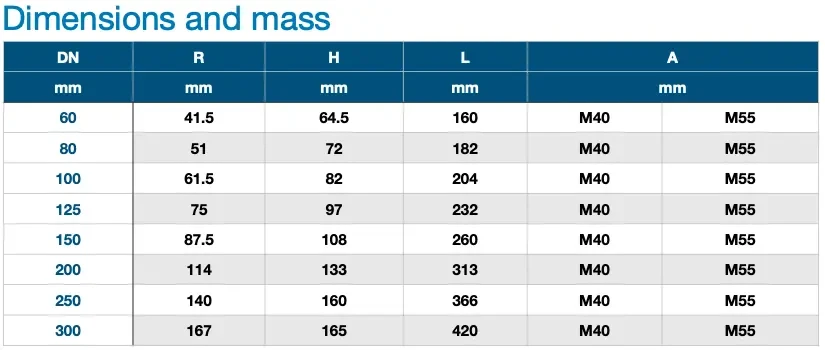

Apri la tabella dimensionale a grandezza intera
Riferimenti storici del catalogo

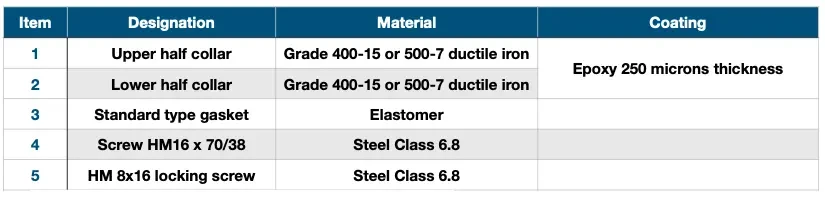

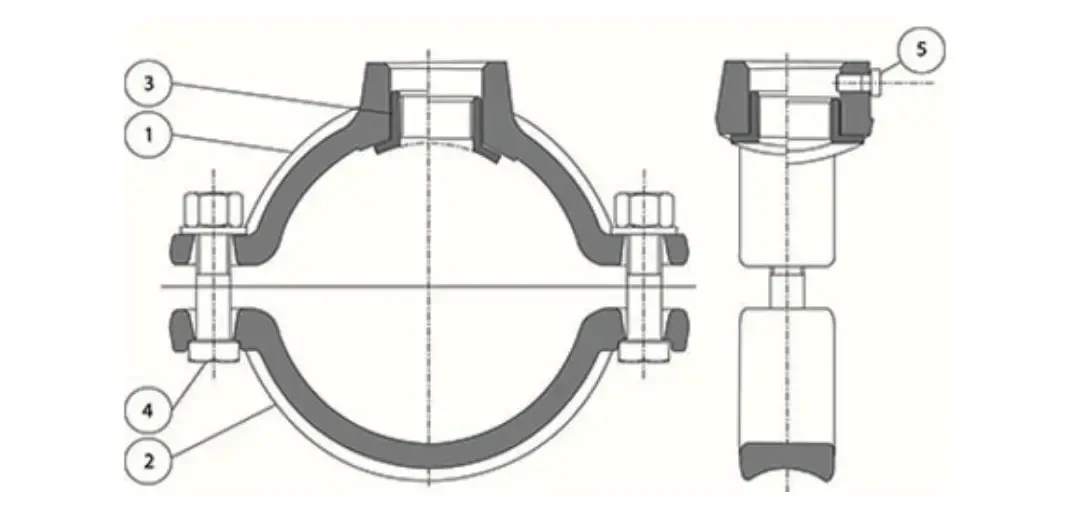

Le immagini originali sono conservate di seguito. Confermare dimensioni, pressione, materiali e idoneità attuali della configurazione prima del preventivo.
Questi riferimenti storici escludono Blutop. Confermare il sistema di tubazioni e l’uscita.
Disegno / tabella / riferimento prodotto 1 · Disegno / tabella / riferimento prodotto 2 · Disegno / tabella / riferimento prodotto 3 · Disegno / tabella / riferimento prodotto 4 · Disegno / tabella / riferimento prodotto 5
Selezione del prodotto
nome del prodotto | DN o dimensione nominale | diametro esterno effettivo del tubo | materiale del tubo | condizione delle estremità | pressione di esercizio | quantità | destinazione | disegno o catalogo richiesto
