Giunto riduttore universale
Collegare estremità di tubi con due intervalli di tenuta specificati separatamente. Selezionare la riga esatta del prodotto e il disegno di montaggio.
Compatibilità del tubo
La compatibilità del materiale del tubo deve essere confermata per la configurazione scelta. Indicare il materiale effettivo e il diametro esterno misurato.
Descrizione del prodotto
Collegare estremità di tubi con due intervalli di tenuta specificati separatamente.
Compatibilità del tubo
La compatibilità del materiale del tubo deve essere confermata per la configurazione scelta. Indicare il materiale effettivo e il diametro esterno misurato.
Disposizione del collegamento
Estremità nell’intervallo 1 → estremità nell’intervallo 2
Collegamento e selezione
Due intervalli di tenuta
Verificare ogni estremità con il relativo intervallo di tenuta indicato. Diametri esterni diversi possono esistere nella stessa dimensione nominale.
Materiale del tubo
Indicare materiale e diametro esterno misurato. Un nome di gamma o famiglia non stabilisce compatibilità universale.
Selezione dell’assieme
Confermare guarnizione, condizioni di esercizio e dimensioni di installazione richieste per la dimensione scelta.

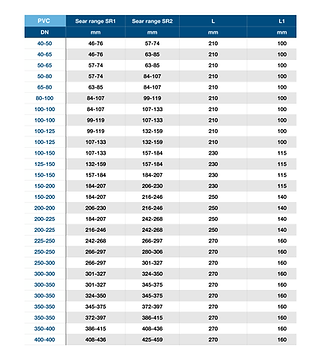

Dimensioni del catalogo
Fonte: AQUAFITTING English catalogue 2023, page 33. I simboli dimensionali seguono il disegno originale corrispondente. Confermare la configurazione selezionata e le dimensioni attuali prima dell'ordine. Usare entrambi gli intervalli reali di diametro esterno dei tubi per la selezione; le combinazioni di DN del catalogo sono mantenute come stampate.
| Combinazione di DN del catalogo | SR1 (mm) | SR2 (mm) | L (mm) | L1 (mm) |
|---|---|---|---|---|
| 40-50 | 46-76 | 57-74 | 210 | 100 |
| 40-65 | 46-76 | 63-85 | 210 | 100 |
| 50-65 | 57-74 | 63-85 | 210 | 100 |
| 50-80 | 57-74 | 84-107 | 210 | 100 |
| 65-80 | 63-85 | 84-107 | 210 | 100 |
| 80-100 | 84-107 | 99-119 | 210 | 100 |
| 100-100 | 84-107 | 107-133 | 210 | 100 |
| 100-100 | 99-119 | 107-133 | 210 | 100 |
| 100-125 | 99-119 | 132-159 | 210 | 100 |
| 100-125 | 107-133 | 132-159 | 210 | 100 |
| 100-150 | 107-133 | 157-184 | 230 | 115 |
| 125-150 | 132-159 | 157-184 | 230 | 115 |
| 150-150 | 157-184 | 184-207 | 230 | 115 |
| 150-200 | 184-207 | 206-230 | 230 | 115 |
| 150-200 | 184-207 | 216-246 | 250 | 140 |
| 200-200 | 206-230 | 216-246 | 250 | 140 |
| 200-225 | 184-207 | 242-268 | 250 | 140 |
| 200-225 | 216-246 | 242-268 | 250 | 140 |
| 225-250 | 242-268 | 266-297 | 270 | 160 |
| 250-250 | 266-297 | 280-306 | 270 | 160 |
| 250-300 | 266-297 | 301-327 | 270 | 160 |
| 300-300 | 301-327 | 324-350 | 270 | 160 |
| 300-350 | 301-327 | 345-375 | 270 | 160 |
| 300-350 | 324-350 | 345-375 | 270 | 160 |
| 350-350 | 345-375 | 372-397 | 270 | 160 |
| 350-350 | 372-397 | 386-415 | 270 | 160 |
| 350-400 | 386-415 | 408-436 | 270 | 160 |
| 400-400 | 408-436 | 425-459 | 270 | 160 |
Riferimenti tecnici
Consultare il disegno e la tabella dimensionale disponibili, quindi confermare con Aquafitting la dimensione finale, la pressione, la compatibilità con la tubazione e i documenti richiesti prima dell’offerta.
Download tecnici
Selezione del prodotto
nome del prodotto | DN o dimensione nominale | diametro esterno effettivo del tubo | materiale del tubo | condizione delle estremità | pressione di esercizio | quantità | destinazione | disegno o catalogo richiesto
