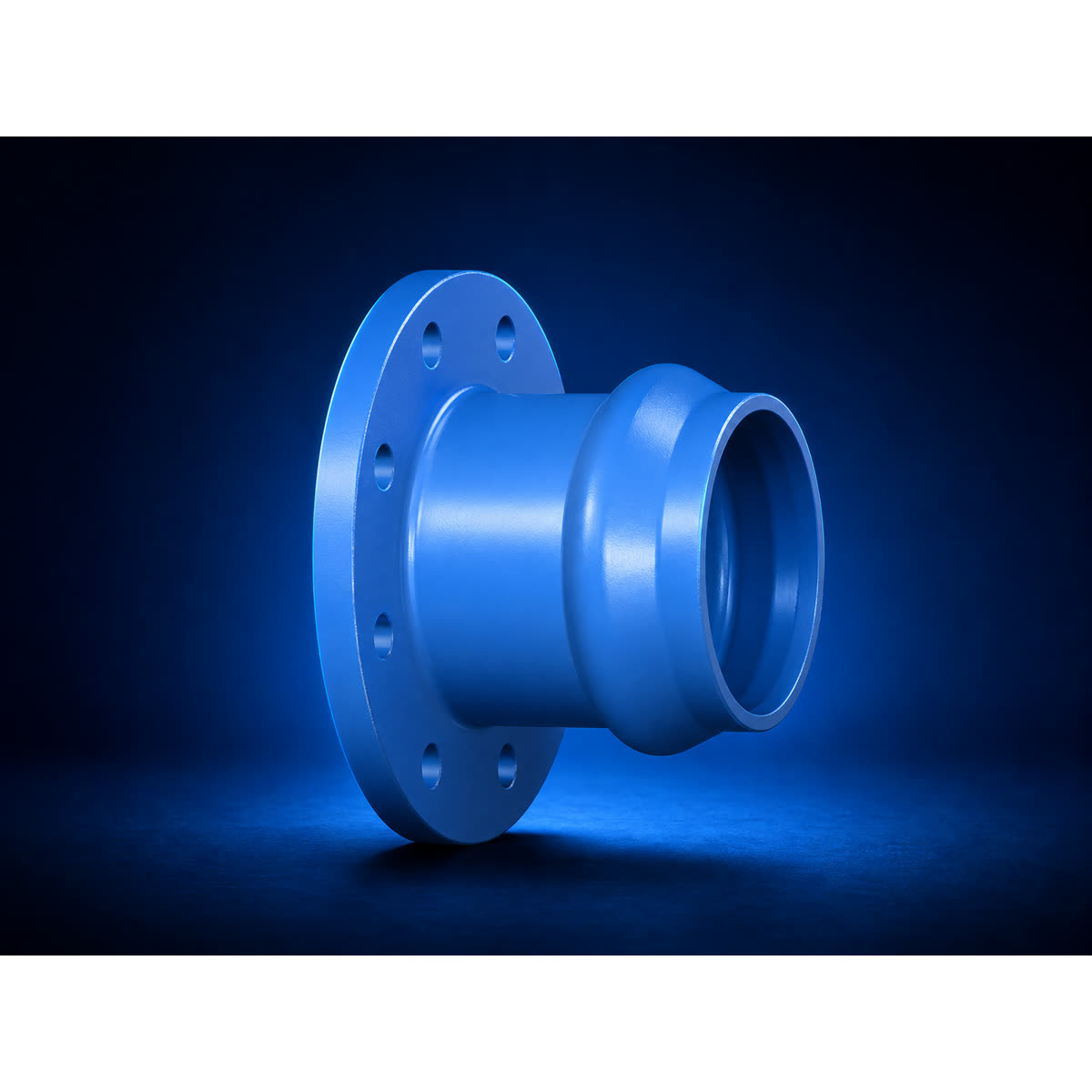

Conexão flange-bolsa

Conexão e seleção

Bolsa e flange

Verifique separadamente o diâmetro externo PVC na bolsa e o DN e a furação do flange correspondente.

Ajuste da bolsa

Verifique o diâmetro externo com a configuração de bolsa selecionada. Tamanho nominal e diâmetro externo medido são verificações separadas.

Seleção do conjunto

Use o desenho e a linha dimensional específicos do produto. Especifique junta, condições de serviço e quantidade necessária.

Dimensões do catálogo

Fonte: AQUAFITTING PVC fitting 2022, page 9. Os símbolos dimensionais seguem o desenho de origem correspondente. Confirme a configuração selecionada e as dimensões atuais antes do pedido. Selecione conforme a disposição de bolsa/ponta e flange deste produto.

Conexão flange-bolsa — Dimensões do catálogo
DN	Ø externo do tubo	A	L	Peso (kg)
40	50	100	90	4.5
50	63	100	95	5
60	63	110	95	5.4
60	75	110	100	5.5
65	75	110	100	6
80	90	120	105	6.8
100	90	120	105	7.5
100	110	130	115	7.8
125	125	145	125	10.5
125	140	145	130	10.7
150	160	170	145	12.4
200	200	192	155	19.2
200	225	190	155	20.2
250	250	220	175	30
250	280	230	185	30
300	315	240	190	38.7
400	400	290	230	60.8
400	450	310	230	69.7
500	500	320	250	88

Downloads técnicos

Solicite os desenhos e documentos atuais da configuração selecionada.

Catálogos e downloads

Referências históricas do catálogo

As imagens originais são preservadas abaixo. Confirme dimensões, pressão, materiais e adequação atuais da configuração antes da cotação.

Desenho / tabela / referência do produto 1 · Desenho / tabela / referência do produto 2 · Desenho / tabela / referência do produto 3 · Outra foto do catálogo 1 · Outra foto do catálogo 2 · Outra foto do catálogo 3 · Outra foto do catálogo 4 · Outra foto do catálogo 5 · Outra foto do catálogo 6 · Outra foto do catálogo 7

Perguntas frequentes sobre o produto

O que devo enviar em uma consulta sobre Conexão flange-bolsa?

Envie o DN/OD requerido e as dimensões principais e de derivação ou de entrada e saída, a pressão de trabalho, a furação do flange ou os dados da bolsa e do tubo, a quantidade, o destino e os desenhos ou documentos necessários.

Quais referências técnicas estão disponíveis para Conexão flange-bolsa?

A documentação própria da Aquafitting provém do catálogo próprio PVC Fitting 2022, com linhas dimensionais DN, OD, A, L e massa específicas do produto e um desenho próprio. Trata-se de documentação histórica para seleção, que deve ser verificada para a consulta atual antes da cotação.

Quais detalhes ainda exigem confirmação da Aquafitting?

Antes da cotação, confirme a disponibilidade atual das medidas, a pressão de trabalho, o material, a vedação, o revestimento, a furação do flange ou a interface bolsa/tubo, as dimensões, a massa, a aplicabilidade das normas, os documentos e a adequação ao projeto.

Seleção do produto

nome do produto; DN/OD requerido e dimensões principais e de derivação ou de entrada e saída; pressão de trabalho ou classe de pressão; furação do flange ou dados da bolsa e do tubo; requisito de material e revestimento; quantidade; destino; documentos requeridos; desenho do projeto, se disponível

Flange Socket

Conectar uma extremidade de tubo PVC a um componente flangeado. Selecione o tamanho exato da conexão e o desenho do produto.

Compatibilidade do tubo
Tubo de PVC na conexão de bolsa. Verifique o diâmetro externo real, a geometria da bolsa e a configuração da junta.

Visão geral · Especificações · Downloads

Overview

Dimensões do catálogo

DN	Ø externo do tubo	A	L	Peso (kg)
40	50	100	90	4.5
50	63	100	95	5
60	63	110	95	5.4
60	75	110	100	5.5
65	75	110	100	6
80	90	120	105	6.8
100	90	120	105	7.5
100	110	130	115	7.8
125	125	145	125	10.5
125	140	145	130	10.7
150	160	170	145	12.4
200	200	192	155	19.2
200	225	190	155	20.2
250	250	220	175	30
250	280	230	185	30
300	315	240	190	38.7
400	400	290	230	60.8
400	450	310	230	69.7
500	500	320	250	88

Fonte: AQUAFITTING PVC fitting 2022, page 9. Os símbolos dimensionais seguem o desenho de origem correspondente. Confirme a configuração selecionada e as dimensões atuais antes do pedido. Selecione conforme a disposição de bolsa/ponta e flange deste produto.

40

Ø externo do tubo: 50 · A: 100 · L: 90 · Peso (kg): 4.5

50

Ø externo do tubo: 63 · A: 100 · L: 95 · Peso (kg): 5

60

Ø externo do tubo: 63 · A: 110 · L: 95 · Peso (kg): 5.4

60

Ø externo do tubo: 75 · A: 110 · L: 100 · Peso (kg): 5.5

65

Ø externo do tubo: 75 · A: 110 · L: 100 · Peso (kg): 6

80

Ø externo do tubo: 90 · A: 120 · L: 105 · Peso (kg): 6.8

100

Ø externo do tubo: 90 · A: 120 · L: 105 · Peso (kg): 7.5

100

Ø externo do tubo: 110 · A: 130 · L: 115 · Peso (kg): 7.8

125

Ø externo do tubo: 125 · A: 145 · L: 125 · Peso (kg): 10.5

125

Ø externo do tubo: 140 · A: 145 · L: 130 · Peso (kg): 10.7

150

Ø externo do tubo: 160 · A: 170 · L: 145 · Peso (kg): 12.4

200

Ø externo do tubo: 200 · A: 192 · L: 155 · Peso (kg): 19.2

200

Ø externo do tubo: 225 · A: 190 · L: 155 · Peso (kg): 20.2

250

Ø externo do tubo: 250 · A: 220 · L: 175 · Peso (kg): 30

250

Ø externo do tubo: 280 · A: 230 · L: 185 · Peso (kg): 30

300

Ø externo do tubo: 315 · A: 240 · L: 190 · Peso (kg): 38.7

400

Ø externo do tubo: 400 · A: 290 · L: 230 · Peso (kg): 60.8

400

Ø externo do tubo: 450 · A: 310 · L: 230 · Peso (kg): 69.7

500

Ø externo do tubo: 500 · A: 320 · L: 250 · Peso (kg): 88

Visão geral do produto

Conectar uma extremidade de tubo PVC a um componente flangeado.

Compatibilidade do tubo

Tubo de PVC na conexão de bolsa. Verifique o diâmetro externo real, a geometria da bolsa e a configuração da junta.

Disposição da conexão

Extremidade de tubo PVC → bolsa → flange

Referências técnicas

Source: Aquafitting-owned PVC Fitting 2022 catalogue. Historical catalogue rows support selection only. Current offerability, exact size combination, pressure, material, gasket, coating, drilling/connection dimensions, mass, standard applicability and project suitability require Aquafitting confirmation.

Solicitar orçamento

No drawing image is assigned in Wix; request the owned Flange Socket catalogue drawing for technical review.

No specification-table image is assigned in Wix; request the owned Flange Socket catalogue table for technical review.

Conexão e seleção

Bolsa e flange

Verifique separadamente o diâmetro externo PVC na bolsa e o DN e a furação do flange correspondente.

Ajuste da bolsa

Verifique o diâmetro externo com a configuração de bolsa selecionada. Tamanho nominal e diâmetro externo medido são verificações separadas.

Seleção do conjunto

Use o desenho e a linha dimensional específicos do produto. Especifique junta, condições de serviço e quantidade necessária.

Seleção do produto

nome do produto; DN/OD requerido e dimensões principais e de derivação ou de entrada e saída; pressão de trabalho ou classe de pressão; furação do flange ou dados da bolsa e do tubo; requisito de material e revestimento; quantidade; destino; documentos requeridos; desenho do projeto, se disponível

Perguntas frequentes sobre o produto

O que devo enviar em uma consulta sobre Conexão flange-bolsa?

Envie o DN/OD requerido e as dimensões principais e de derivação ou de entrada e saída, a pressão de trabalho, a furação do flange ou os dados da bolsa e do tubo, a quantidade, o destino e os desenhos ou documentos necessários.

Quais referências técnicas estão disponíveis para Conexão flange-bolsa?

A documentação própria da Aquafitting provém do catálogo próprio PVC Fitting 2022, com linhas dimensionais DN, OD, A, L e massa específicas do produto e um desenho próprio. Trata-se de documentação histórica para seleção, que deve ser verificada para a consulta atual antes da cotação.

Quais detalhes ainda exigem confirmação da Aquafitting?

Antes da cotação, confirme a disponibilidade atual das medidas, a pressão de trabalho, o material, a vedação, o revestimento, a furação do flange ou a interface bolsa/tubo, as dimensões, a massa, a aplicabilidade das normas, os documentos e a adequação ao projeto.

Downloads técnicos

Solicitar orçamento

VERIFIED PRODUCT VIDEO Product videos appear only when the exact product identity has been confirmed. Use the product sheet and technical enquiry route for selection.

Solicite os desenhos e documentos atuais da configuração selecionada.

Catálogos e downloads

Referências históricas do catálogo

As imagens originais são preservadas abaixo. Confirme dimensões, pressão, materiais e adequação atuais da configuração antes da cotação.

Desenho / tabela / referência do produto 1 · Desenho / tabela / referência do produto 2 · Desenho / tabela / referência do produto 3 · Outra foto do catálogo 1 · Outra foto do catálogo 2 · Outra foto do catálogo 3 · Outra foto do catálogo 4 · Outra foto do catálogo 5 · Outra foto do catálogo 6 · Outra foto do catálogo 7
