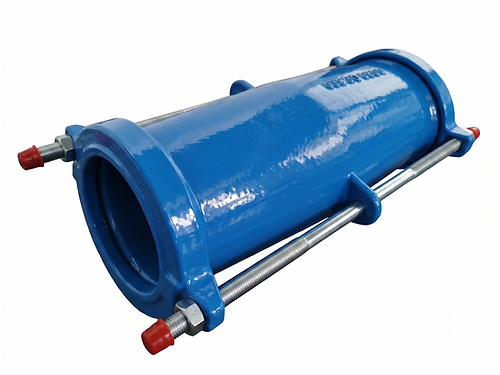

Junta Gibault de corpo longo para PVC — 300 mm
Unir extremidades de tubos PVC com a junta Gibault de corpo longo de 300 mm. Selecione conforme o diâmetro externo real e o desenho de montagem correspondente.
Compatibilidade do tubo
Tubo de PVC. Confirme o diâmetro externo exato e a configuração do conjunto.
Visão geral do produto
Unir extremidades de tubos PVC com a junta Gibault de corpo longo de 300 mm.
Compatibilidade do tubo
Tubo de PVC. Confirme o diâmetro externo exato e a configuração do conjunto.
Disposição da conexão
Extremidade PVC → junta Gibault de corpo longo → extremidade PVC
Conexão e seleção
Projeto específico
O projeto de corpo longo de 300 mm tem sua própria tabela dimensional e comprimento de instalação.
Ajuste ao tubo
Meça o diâmetro externo do tubo e selecione a linha de produto correspondente.
Instalação
Confirme a junta, as condições de serviço e a disposição de instalação necessária para o tamanho selecionado.
Dimensões do catálogo
Fonte: AQUAFITTING English catalogue 2023, page 26. Os símbolos dimensionais seguem o desenho de origem correspondente. Confirme a configuração selecionada e as dimensões atuais antes do pedido.
| Designação do Ø externo do tubo | D | A | B | Parafusos M | Quantidade de parafusos |
|---|---|---|---|---|---|
| OD50 | 50 | 128 | 300 | M12*400 | 2 |
| OD63 | 63 | 142 | 300 | M12*400 | 2 |
| OD75 | 75 | 157 | 300 | M12*400 | 2 |
| OD90 | 90 | 173 | 300 | M12*400 | 2 |
| OD110 | 110 | 197 | 300 | M12*400 | 3 |
| OD125 | 125 | 211 | 300 | M12*400 | 3 |
| OD140 | 140 | 228 | 300 | M12*400 | 4 |
| OD160 | 160 | 249 | 300 | M12*400 | 4 |
| OD200 | 200 | 292 | 300 | M12*400 | 4 |
| OD225 | 225 | 323 | 300 | M12*400 | 4 |
| OD250 | 250 | 348 | 300 | M12*400 | 6 |
| OD315 | 315 | 419 | 300 | M12*400 | 6 |
Referências técnicas
Consulte o desenho e a tabela dimensional disponíveis e confirme com a Aquafitting o tamanho final, a pressão, a compatibilidade com a tubulação e os documentos necessários antes do orçamento.
Downloads técnicos
Seleção do produto
nome do produto | DN ou tamanho nominal | diâmetro externo real da tubulação | material da tubulação | condição das extremidades | pressão de trabalho | quantidade | destino | desenho ou catálogo necessário
