Curva com flanges orientáveis de 11.5°
Mudar a direção em 11.5° com uma curva de flanges soltos. Especifique juntos o ângulo da curva e o tamanho nominal.
Interface de conexão
Conecta-se a um flange compatível. Selecione pelo DN do flange, furação, junta e condições de serviço; a interface flangeada não implica compatibilidade com todos os materiais de tubos.
Visão geral do produto
Mudar a direção em 11.5° com uma curva de flanges soltos.
Interface de conexão
Conecta-se a um flange compatível. Selecione pelo DN do flange, furação, junta e condições de serviço; a interface flangeada não implica compatibilidade com todos os materiais de tubos.
Disposição da conexão
Flange → curva de 11.5° → flange
Conexão e seleção
Mudança de direção de 11.5°
Use o desenho específico da curva para verificar o traçado, o comprimento de instalação e as folgas.
Interface flangeada
Verifique o DN e a furação do flange com o componente conectado. Selecione junta e parafusos para o conjunto especificado.
Dimensões e instalação
Consulte o desenho específico para comprimentos e folgas necessários. Confirme a aplicabilidade atual da pressão e os tamanhos disponíveis para o projeto.
Dimensões do catálogo
Fonte: AQUAFITTING Loose Flange Fittings catalogue, page 6. Os símbolos dimensionais seguem o desenho de origem correspondente. Confirme a configuração selecionada e as dimensões atuais antes do pedido. Os valores de tamanho e comprimento da fonte foram mantidos; confirme o desenho selecionado.
Downloads técnicos
Solicite os desenhos e documentos atuais da configuração selecionada.
Perguntas frequentes sobre o produto
O que devo enviar em uma consulta sobre Curva com flanges orientáveis de 11.5°?
Envie o DN/OD requerido e as dimensões principais e de derivação ou de entrada e saída, a pressão de trabalho, a furação do flange ou os dados da bolsa e do tubo, a quantidade, o destino e os desenhos ou documentos necessários.
Quais referências técnicas estão disponíveis para Curva com flanges orientáveis de 11.5°?

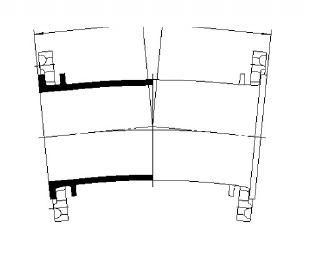

A documentação própria da Aquafitting provém da imagem loose-06.png do catálogo próprio de flanges móveis, com linhas DN e L para curva de 11.5 graus, indicação PN10/16, referências de forma EN545 e um desenho de seção. Trata-se de documentação histórica para seleção, que deve ser verificada para a consulta atual antes da cotação.
Quais detalhes ainda exigem confirmação da Aquafitting?
Antes da cotação, confirme a disponibilidade atual das medidas, a pressão de trabalho, o material, a vedação, o revestimento, a furação do flange ou a interface bolsa/tubo, as dimensões, a massa, a aplicabilidade das normas, os documentos e a adequação ao projeto.
Seleção do produto
nome do produto; DN/OD requerido e dimensões principais e de derivação ou de entrada e saída; pressão de trabalho ou classe de pressão; furação do flange ou dados da bolsa e do tubo; requisito de material e revestimento; quantidade; destino; documentos requeridos; desenho do projeto, se disponível
