Bridas ciegas

Name: Blank Flanges
Brand: AQUAFITTING

Cerrar una abertura con brida. Use el plano específico del producto para comprobar la disposición de instalación.

Interfaz de conexión
Se conecta a una contrabrida compatible. Seleccione según DN de brida, taladrado, junta y condiciones de servicio; la interfaz de brida no implica compatibilidad con todos los materiales de tubería.

Vista del producto — AQUAFITTING Bridas ciegas

Aquafitting-owned Blank Flanges catalogue drawing with DN rows and PN10, PN16 and PN25 mass columns.

Solicitar presupuesto Resumen del producto · PDF · Inglés

Descripción del producto

Cerrar una abertura con brida.

Interfaz de conexión

Se conecta a una contrabrida compatible. Seleccione según DN de brida, taladrado, junta y condiciones de servicio; la interfaz de brida no implica compatibilidad con todos los materiales de tubería.

Disposición de conexión

Brida ciega → contrabrida

Solicitar presupuesto

Conexión y selección

Punto de cierre

Especifique el DN de la abertura y el taladrado requerido. Las columnas de masa del catálogo no establecen por sí solas la presión de trabajo vigente.

Interfaz de brida

Compruebe el DN y el taladrado de la brida con el componente conectado. Seleccione junta y tornillería para el conjunto especificado.

Tamaño e instalación

Consulte el plano específico para longitudes y espacios libres. Confirme la aplicabilidad de presión vigente y los tamaños disponibles para el proyecto.

Solicitar presupuesto

Dimensiones de conexión de la brida

Dimensiones de acoplamiento de bridas EN 1092-2 para los DN y grupos de taladrado del catálogo indicados a continuación. PCD significa diámetro del círculo de taladros. Seleccione el grupo de taladrado requerido; este no determina la presión de trabajo del producto ensamblado. Confirme con AQUAFITTING la configuración suministrada, el espesor y el plano vigente del producto antes del pedido.

Bridas ciegas — Dimensiones de conexión de la brida
Tamaño nominal DN	Taladrado de brida	Diámetro exterior D (mm)	Diámetro del círculo de taladros PCD (mm)	Número de taladros	Diámetro de taladro (mm)
80	PN10	200	160	8	19
80	PN16	200	160	8	19
80	PN25	200	160	8	19
100	PN10	220	180	8	19
100	PN16	220	180	8	19
100	PN25	235	190	8	23
150	PN10	285	240	8	23
150	PN16	285	240	8	23
150	PN25	300	250	8	28
200	PN10	340	295	8	23
200	PN16	340	295	12	23
200	PN25	360	310	12	28
250	PN10	400	350	12	23
250	PN16	400	355	12	28
250	PN25	425	370	12	31
300	PN10	455	400	12	23
300	PN16	455	410	12	28
300	PN25	485	430	16	31
350	PN10	505	460	16	23
350	PN16	520	470	16	28
350	PN25	555	490	16	34
400	PN10	565	515	16	28
400	PN16	580	525	16	31
400	PN25	620	550	16	37
450	PN10	615	565	20	28
450	PN16	640	585	20	31
450	PN25	670	600	20	37
500	PN10	670	620	20	28
500	PN16	715	650	20	34
500	PN25	730	660	20	37
600	PN10	780	725	20	31
600	PN16	840	770	20	37
600	PN25	845	770	20	40
700	PN10	895	840	24	31
700	PN16	910	840	24	37
700	PN25	960	875	24	43
800	PN10	1015	950	24	34
800	PN16	1025	950	24	40
800	PN25	1085	990	24	49
900	PN10	1115	1050	28	34
900	PN16	1125	1050	28	40
900	PN25	1185	1090	28	49
1000	PN10	1230	1160	28	37
1000	PN16	1255	1170	28	43
1000	PN25	1320	1210	28	56
1100	PN10	1340	1270	32	37
1100	PN16	1355	1270	32	43
1100	PN25	1420	1310	32	56
1200	PN10	1455	1380	32	40
1200	PN16	1485	1390	32	49
1200	PN25	1530	1420	32	56
1400	PN10	1675	1590	36	43
1400	PN16	1685	1590	36	49
1400	PN25	1755	1640	36	62
1500	PN10	1785	1700	36	43
1500	PN16	1820	1710	36	56
1500	PN25	1865	1750	36	62
1600	PN10	1915	1820	40	49
1600	PN16	1930	1820	40	56
1600	PN25	1975	1860	40	62
1800	PN10	2115	2020	44	49
1800	PN16	2130	2020	44	56
1800	PN25	2195	2070	44	70
2000	PN10	2325	2230	48	49
2000	PN16	2345	2230	48	62
2000	PN25	2425	2300	48	70

Referencias técnicas

Catalogue page 17 is historical Aquafitting-owned selection evidence. Current DN availability, working pressure, material, coating, flange drilling/standard and project suitability require Aquafitting confirmation.

Descargas técnicas

Resumen del producto · PDF · Inglés

Catálogos y descargas

Abrir el plano técnico a tamaño completo

Preguntas frecuentes del producto

¿Qué debo enviar en una consulta sobre Bridas ciegas?

Envíe el DN requerido, la presión de trabajo o clase de presión, el taladrado de brida o los datos de la contrabrida, el material o revestimiento requerido, la cantidad, el destino y los planos o documentos necesarios.

¿Qué representan las columnas PN10, PN16 y PN25 de la imagen del catálogo?

En la página original de Aquafitting aparecen bajo el encabezado de masa. Por sí solas no confirman la presión de trabajo actual ni la disponibilidad comercial; Aquafitting debe confirmar ambas antes de cotizar.

¿Esta página confirma el material, el revestimiento y el taladrado de brida actuales?

No. Estos datos siguen pendientes y Aquafitting debe confirmarlos para el proyecto antes de cotizar.

Selección del producto

nombre del producto; DN requerido; presión de trabajo o clase de presión; taladrado de brida o datos de la contrabrida; requisito de material y revestimiento; cantidad; destino; documentos requeridos; plano del proyecto, si está disponible

Solicitar presupuesto

Blank Flanges

Cerrar una abertura con brida. Use el plano específico del producto para comprobar la disposición de instalación.

Resumen del producto · PDF · Inglés

Solicitar presupuesto

Descripción · Especificaciones · Descargas

Overview

Dimensiones de conexión de la brida

Tamaño nominal DN	Taladrado de brida	Diámetro exterior D (mm)	Diámetro del círculo de taladros PCD (mm)	Número de taladros	Diámetro de taladro (mm)
80	PN10	200	160	8	19
80	PN16	200	160	8	19
80	PN25	200	160	8	19
100	PN10	220	180	8	19
100	PN16	220	180	8	19
100	PN25	235	190	8	23
150	PN10	285	240	8	23
150	PN16	285	240	8	23
150	PN25	300	250	8	28
200	PN10	340	295	8	23
200	PN16	340	295	12	23
200	PN25	360	310	12	28
250	PN10	400	350	12	23
250	PN16	400	355	12	28
250	PN25	425	370	12	31
300	PN10	455	400	12	23
300	PN16	455	410	12	28
300	PN25	485	430	16	31
350	PN10	505	460	16	23
350	PN16	520	470	16	28
350	PN25	555	490	16	34
400	PN10	565	515	16	28
400	PN16	580	525	16	31
400	PN25	620	550	16	37
450	PN10	615	565	20	28
450	PN16	640	585	20	31
450	PN25	670	600	20	37
500	PN10	670	620	20	28
500	PN16	715	650	20	34
500	PN25	730	660	20	37
600	PN10	780	725	20	31
600	PN16	840	770	20	37
600	PN25	845	770	20	40
700	PN10	895	840	24	31
700	PN16	910	840	24	37
700	PN25	960	875	24	43
800	PN10	1015	950	24	34
800	PN16	1025	950	24	40
800	PN25	1085	990	24	49
900	PN10	1115	1050	28	34
900	PN16	1125	1050	28	40
900	PN25	1185	1090	28	49
1000	PN10	1230	1160	28	37
1000	PN16	1255	1170	28	43
1000	PN25	1320	1210	28	56
1100	PN10	1340	1270	32	37
1100	PN16	1355	1270	32	43
1100	PN25	1420	1310	32	56
1200	PN10	1455	1380	32	40
1200	PN16	1485	1390	32	49
1200	PN25	1530	1420	32	56
1400	PN10	1675	1590	36	43
1400	PN16	1685	1590	36	49
1400	PN25	1755	1640	36	62
1500	PN10	1785	1700	36	43
1500	PN16	1820	1710	36	56
1500	PN25	1865	1750	36	62
1600	PN10	1915	1820	40	49
1600	PN16	1930	1820	40	56
1600	PN25	1975	1860	40	62
1800	PN10	2115	2020	44	49
1800	PN16	2130	2020	44	56
1800	PN25	2195	2070	44	70
2000	PN10	2325	2230	48	49
2000	PN16	2345	2230	48	62
2000	PN25	2425	2300	48	70

80

Taladrado de brida: PN10 · Diámetro exterior D (mm): 200 · Diámetro del círculo de taladros PCD (mm): 160 · Número de taladros: 8 · Diámetro de taladro (mm): 19

80

Taladrado de brida: PN16 · Diámetro exterior D (mm): 200 · Diámetro del círculo de taladros PCD (mm): 160 · Número de taladros: 8 · Diámetro de taladro (mm): 19

80

Taladrado de brida: PN25 · Diámetro exterior D (mm): 200 · Diámetro del círculo de taladros PCD (mm): 160 · Número de taladros: 8 · Diámetro de taladro (mm): 19

100

Taladrado de brida: PN10 · Diámetro exterior D (mm): 220 · Diámetro del círculo de taladros PCD (mm): 180 · Número de taladros: 8 · Diámetro de taladro (mm): 19

100

Taladrado de brida: PN16 · Diámetro exterior D (mm): 220 · Diámetro del círculo de taladros PCD (mm): 180 · Número de taladros: 8 · Diámetro de taladro (mm): 19

100

Taladrado de brida: PN25 · Diámetro exterior D (mm): 235 · Diámetro del círculo de taladros PCD (mm): 190 · Número de taladros: 8 · Diámetro de taladro (mm): 23

150

Taladrado de brida: PN10 · Diámetro exterior D (mm): 285 · Diámetro del círculo de taladros PCD (mm): 240 · Número de taladros: 8 · Diámetro de taladro (mm): 23

150

Taladrado de brida: PN16 · Diámetro exterior D (mm): 285 · Diámetro del círculo de taladros PCD (mm): 240 · Número de taladros: 8 · Diámetro de taladro (mm): 23

150

Taladrado de brida: PN25 · Diámetro exterior D (mm): 300 · Diámetro del círculo de taladros PCD (mm): 250 · Número de taladros: 8 · Diámetro de taladro (mm): 28

200

Taladrado de brida: PN10 · Diámetro exterior D (mm): 340 · Diámetro del círculo de taladros PCD (mm): 295 · Número de taladros: 8 · Diámetro de taladro (mm): 23

200

Taladrado de brida: PN16 · Diámetro exterior D (mm): 340 · Diámetro del círculo de taladros PCD (mm): 295 · Número de taladros: 12 · Diámetro de taladro (mm): 23

200

Taladrado de brida: PN25 · Diámetro exterior D (mm): 360 · Diámetro del círculo de taladros PCD (mm): 310 · Número de taladros: 12 · Diámetro de taladro (mm): 28

250

Taladrado de brida: PN10 · Diámetro exterior D (mm): 400 · Diámetro del círculo de taladros PCD (mm): 350 · Número de taladros: 12 · Diámetro de taladro (mm): 23

250

Taladrado de brida: PN16 · Diámetro exterior D (mm): 400 · Diámetro del círculo de taladros PCD (mm): 355 · Número de taladros: 12 · Diámetro de taladro (mm): 28

250

Taladrado de brida: PN25 · Diámetro exterior D (mm): 425 · Diámetro del círculo de taladros PCD (mm): 370 · Número de taladros: 12 · Diámetro de taladro (mm): 31

300

Taladrado de brida: PN10 · Diámetro exterior D (mm): 455 · Diámetro del círculo de taladros PCD (mm): 400 · Número de taladros: 12 · Diámetro de taladro (mm): 23

300

Taladrado de brida: PN16 · Diámetro exterior D (mm): 455 · Diámetro del círculo de taladros PCD (mm): 410 · Número de taladros: 12 · Diámetro de taladro (mm): 28

300

Taladrado de brida: PN25 · Diámetro exterior D (mm): 485 · Diámetro del círculo de taladros PCD (mm): 430 · Número de taladros: 16 · Diámetro de taladro (mm): 31

350

Taladrado de brida: PN10 · Diámetro exterior D (mm): 505 · Diámetro del círculo de taladros PCD (mm): 460 · Número de taladros: 16 · Diámetro de taladro (mm): 23

350

Taladrado de brida: PN16 · Diámetro exterior D (mm): 520 · Diámetro del círculo de taladros PCD (mm): 470 · Número de taladros: 16 · Diámetro de taladro (mm): 28

350

Taladrado de brida: PN25 · Diámetro exterior D (mm): 555 · Diámetro del círculo de taladros PCD (mm): 490 · Número de taladros: 16 · Diámetro de taladro (mm): 34

400

Taladrado de brida: PN10 · Diámetro exterior D (mm): 565 · Diámetro del círculo de taladros PCD (mm): 515 · Número de taladros: 16 · Diámetro de taladro (mm): 28

400

Taladrado de brida: PN16 · Diámetro exterior D (mm): 580 · Diámetro del círculo de taladros PCD (mm): 525 · Número de taladros: 16 · Diámetro de taladro (mm): 31

400

Taladrado de brida: PN25 · Diámetro exterior D (mm): 620 · Diámetro del círculo de taladros PCD (mm): 550 · Número de taladros: 16 · Diámetro de taladro (mm): 37

450

Taladrado de brida: PN10 · Diámetro exterior D (mm): 615 · Diámetro del círculo de taladros PCD (mm): 565 · Número de taladros: 20 · Diámetro de taladro (mm): 28

450

Taladrado de brida: PN16 · Diámetro exterior D (mm): 640 · Diámetro del círculo de taladros PCD (mm): 585 · Número de taladros: 20 · Diámetro de taladro (mm): 31

450

Taladrado de brida: PN25 · Diámetro exterior D (mm): 670 · Diámetro del círculo de taladros PCD (mm): 600 · Número de taladros: 20 · Diámetro de taladro (mm): 37

500

Taladrado de brida: PN10 · Diámetro exterior D (mm): 670 · Diámetro del círculo de taladros PCD (mm): 620 · Número de taladros: 20 · Diámetro de taladro (mm): 28

500

Taladrado de brida: PN16 · Diámetro exterior D (mm): 715 · Diámetro del círculo de taladros PCD (mm): 650 · Número de taladros: 20 · Diámetro de taladro (mm): 34

500

Taladrado de brida: PN25 · Diámetro exterior D (mm): 730 · Diámetro del círculo de taladros PCD (mm): 660 · Número de taladros: 20 · Diámetro de taladro (mm): 37

600

Taladrado de brida: PN10 · Diámetro exterior D (mm): 780 · Diámetro del círculo de taladros PCD (mm): 725 · Número de taladros: 20 · Diámetro de taladro (mm): 31

600

Taladrado de brida: PN16 · Diámetro exterior D (mm): 840 · Diámetro del círculo de taladros PCD (mm): 770 · Número de taladros: 20 · Diámetro de taladro (mm): 37

600

Taladrado de brida: PN25 · Diámetro exterior D (mm): 845 · Diámetro del círculo de taladros PCD (mm): 770 · Número de taladros: 20 · Diámetro de taladro (mm): 40

700

Taladrado de brida: PN10 · Diámetro exterior D (mm): 895 · Diámetro del círculo de taladros PCD (mm): 840 · Número de taladros: 24 · Diámetro de taladro (mm): 31

700

Taladrado de brida: PN16 · Diámetro exterior D (mm): 910 · Diámetro del círculo de taladros PCD (mm): 840 · Número de taladros: 24 · Diámetro de taladro (mm): 37

700

Taladrado de brida: PN25 · Diámetro exterior D (mm): 960 · Diámetro del círculo de taladros PCD (mm): 875 · Número de taladros: 24 · Diámetro de taladro (mm): 43

800

Taladrado de brida: PN10 · Diámetro exterior D (mm): 1015 · Diámetro del círculo de taladros PCD (mm): 950 · Número de taladros: 24 · Diámetro de taladro (mm): 34

800

Taladrado de brida: PN16 · Diámetro exterior D (mm): 1025 · Diámetro del círculo de taladros PCD (mm): 950 · Número de taladros: 24 · Diámetro de taladro (mm): 40

800

Taladrado de brida: PN25 · Diámetro exterior D (mm): 1085 · Diámetro del círculo de taladros PCD (mm): 990 · Número de taladros: 24 · Diámetro de taladro (mm): 49

900

Taladrado de brida: PN10 · Diámetro exterior D (mm): 1115 · Diámetro del círculo de taladros PCD (mm): 1050 · Número de taladros: 28 · Diámetro de taladro (mm): 34

900

Taladrado de brida: PN16 · Diámetro exterior D (mm): 1125 · Diámetro del círculo de taladros PCD (mm): 1050 · Número de taladros: 28 · Diámetro de taladro (mm): 40

900

Taladrado de brida: PN25 · Diámetro exterior D (mm): 1185 · Diámetro del círculo de taladros PCD (mm): 1090 · Número de taladros: 28 · Diámetro de taladro (mm): 49

1000

Taladrado de brida: PN10 · Diámetro exterior D (mm): 1230 · Diámetro del círculo de taladros PCD (mm): 1160 · Número de taladros: 28 · Diámetro de taladro (mm): 37

1000

Taladrado de brida: PN16 · Diámetro exterior D (mm): 1255 · Diámetro del círculo de taladros PCD (mm): 1170 · Número de taladros: 28 · Diámetro de taladro (mm): 43

1000

Taladrado de brida: PN25 · Diámetro exterior D (mm): 1320 · Diámetro del círculo de taladros PCD (mm): 1210 · Número de taladros: 28 · Diámetro de taladro (mm): 56

1100

Taladrado de brida: PN10 · Diámetro exterior D (mm): 1340 · Diámetro del círculo de taladros PCD (mm): 1270 · Número de taladros: 32 · Diámetro de taladro (mm): 37

1100

Taladrado de brida: PN16 · Diámetro exterior D (mm): 1355 · Diámetro del círculo de taladros PCD (mm): 1270 · Número de taladros: 32 · Diámetro de taladro (mm): 43

1100

Taladrado de brida: PN25 · Diámetro exterior D (mm): 1420 · Diámetro del círculo de taladros PCD (mm): 1310 · Número de taladros: 32 · Diámetro de taladro (mm): 56

1200

Taladrado de brida: PN10 · Diámetro exterior D (mm): 1455 · Diámetro del círculo de taladros PCD (mm): 1380 · Número de taladros: 32 · Diámetro de taladro (mm): 40

1200

Taladrado de brida: PN16 · Diámetro exterior D (mm): 1485 · Diámetro del círculo de taladros PCD (mm): 1390 · Número de taladros: 32 · Diámetro de taladro (mm): 49

1200

Taladrado de brida: PN25 · Diámetro exterior D (mm): 1530 · Diámetro del círculo de taladros PCD (mm): 1420 · Número de taladros: 32 · Diámetro de taladro (mm): 56

1400

Taladrado de brida: PN10 · Diámetro exterior D (mm): 1675 · Diámetro del círculo de taladros PCD (mm): 1590 · Número de taladros: 36 · Diámetro de taladro (mm): 43

1400

Taladrado de brida: PN16 · Diámetro exterior D (mm): 1685 · Diámetro del círculo de taladros PCD (mm): 1590 · Número de taladros: 36 · Diámetro de taladro (mm): 49

1400

Taladrado de brida: PN25 · Diámetro exterior D (mm): 1755 · Diámetro del círculo de taladros PCD (mm): 1640 · Número de taladros: 36 · Diámetro de taladro (mm): 62

1500

Taladrado de brida: PN10 · Diámetro exterior D (mm): 1785 · Diámetro del círculo de taladros PCD (mm): 1700 · Número de taladros: 36 · Diámetro de taladro (mm): 43

1500

Taladrado de brida: PN16 · Diámetro exterior D (mm): 1820 · Diámetro del círculo de taladros PCD (mm): 1710 · Número de taladros: 36 · Diámetro de taladro (mm): 56

1500

Taladrado de brida: PN25 · Diámetro exterior D (mm): 1865 · Diámetro del círculo de taladros PCD (mm): 1750 · Número de taladros: 36 · Diámetro de taladro (mm): 62

1600

Taladrado de brida: PN10 · Diámetro exterior D (mm): 1915 · Diámetro del círculo de taladros PCD (mm): 1820 · Número de taladros: 40 · Diámetro de taladro (mm): 49

1600

Taladrado de brida: PN16 · Diámetro exterior D (mm): 1930 · Diámetro del círculo de taladros PCD (mm): 1820 · Número de taladros: 40 · Diámetro de taladro (mm): 56

1600

Taladrado de brida: PN25 · Diámetro exterior D (mm): 1975 · Diámetro del círculo de taladros PCD (mm): 1860 · Número de taladros: 40 · Diámetro de taladro (mm): 62

1800

Taladrado de brida: PN10 · Diámetro exterior D (mm): 2115 · Diámetro del círculo de taladros PCD (mm): 2020 · Número de taladros: 44 · Diámetro de taladro (mm): 49

1800

Taladrado de brida: PN16 · Diámetro exterior D (mm): 2130 · Diámetro del círculo de taladros PCD (mm): 2020 · Número de taladros: 44 · Diámetro de taladro (mm): 56

1800

Taladrado de brida: PN25 · Diámetro exterior D (mm): 2195 · Diámetro del círculo de taladros PCD (mm): 2070 · Número de taladros: 44 · Diámetro de taladro (mm): 70

2000

Taladrado de brida: PN10 · Diámetro exterior D (mm): 2325 · Diámetro del círculo de taladros PCD (mm): 2230 · Número de taladros: 48 · Diámetro de taladro (mm): 49

2000

Taladrado de brida: PN16 · Diámetro exterior D (mm): 2345 · Diámetro del círculo de taladros PCD (mm): 2230 · Número de taladros: 48 · Diámetro de taladro (mm): 62

2000

Taladrado de brida: PN25 · Diámetro exterior D (mm): 2425 · Diámetro del círculo de taladros PCD (mm): 2300 · Número de taladros: 48 · Diámetro de taladro (mm): 70

Enviar una consulta

Descripción general del producto

Cerrar una abertura con brida.

Interfaz de conexión

Disposición de conexión

Brida ciega → contrabrida

Solicitar presupuesto

Referencias técnicas

Solicitar presupuesto

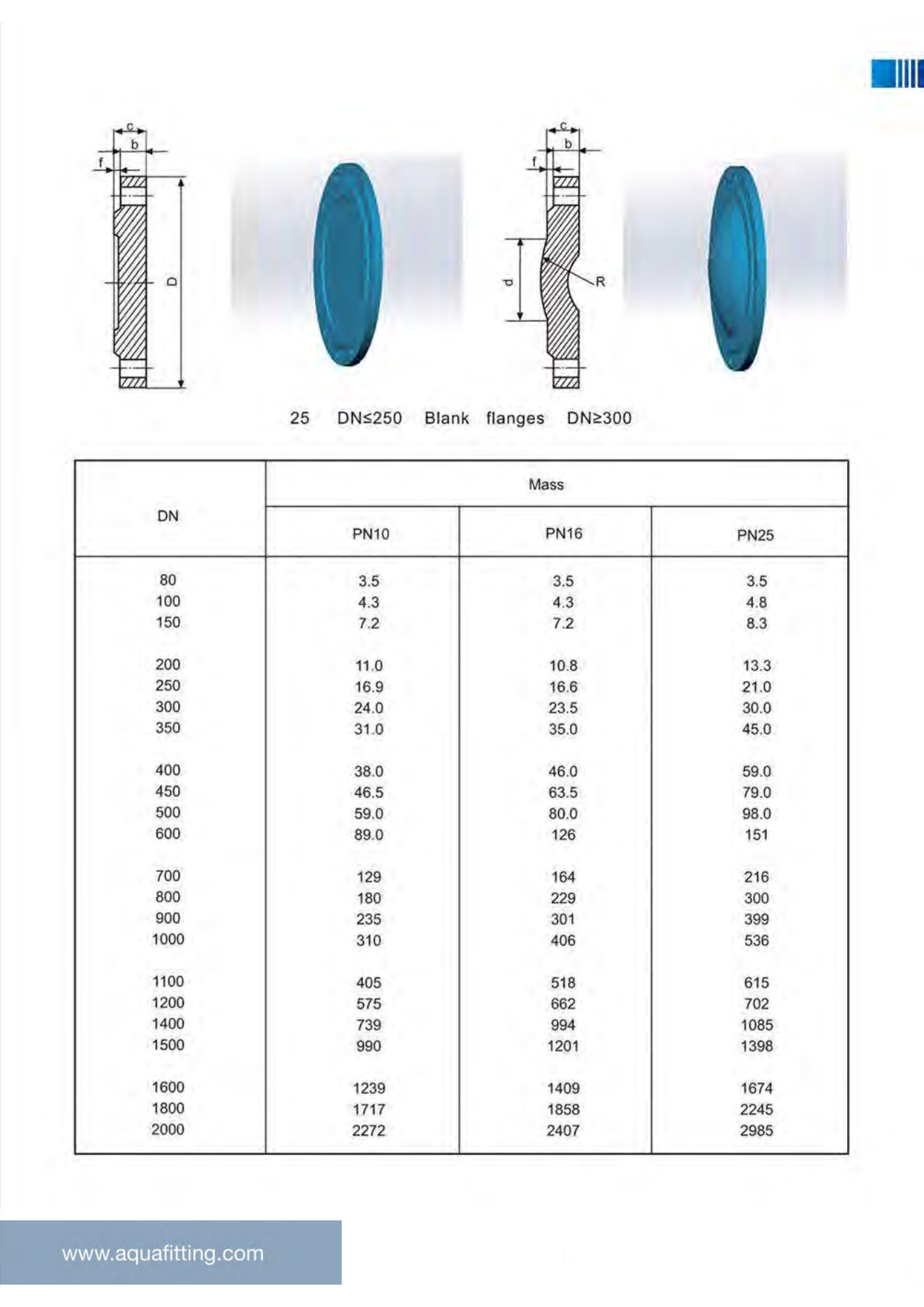

Plano técnico — AQUAFITTING Bridas ciegas

Missing as a separate asset; the assigned Aquafitting-owned technical image includes the drawing and mass table.

Enviar una consulta

Enviar una consulta

Conexión y selección

Punto de cierre

Especifique el DN de la abertura y el taladrado requerido. Las columnas de masa del catálogo no establecen por sí solas la presión de trabajo vigente.

Interfaz de brida

Compruebe el DN y el taladrado de la brida con el componente conectado. Seleccione junta y tornillería para el conjunto especificado.

Tamaño e instalación

Consulte el plano específico para longitudes y espacios libres. Confirme la aplicabilidad de presión vigente y los tamaños disponibles para el proyecto.

Solicitar presupuesto

Enviar una consulta

Selección del producto

Solicitar presupuesto

Preguntas frecuentes del producto

¿Qué debo enviar en una consulta sobre Bridas ciegas?

¿Qué representan las columnas PN10, PN16 y PN25 de la imagen del catálogo?

¿Esta página confirma el material, el revestimiento y el taladrado de brida actuales?

No. Estos datos siguen pendientes y Aquafitting debe confirmarlos para el proyecto antes de cotizar.

Descargas técnicas

Solicitar presupuesto

VERIFIED PRODUCT VIDEO Product videos appear only when the exact product identity has been confirmed. Use the product sheet and technical enquiry route for selection.

Resumen del producto · PDF · Inglés

Catálogos y descargas

Abrir el plano técnico a tamaño completo

Double-Flanged 90° Bend

Fixed Flange Fittings

Double-Flanged 90° Bend for 90-degree fixed-flange direction-change enquiries. Send the required sizes, working pressure, connection details and project drawing for review.

VER PRODUCTO

Double-Flanged 90° Duck Foot Bend

Fixed Flange Fittings

Double-Flanged 90° Duck Foot Bend for 90-degree duck-foot bend enquiries requiring base and flange review. Send the required sizes, working pressure, connection details and project drawing for review.

VER PRODUCTO
