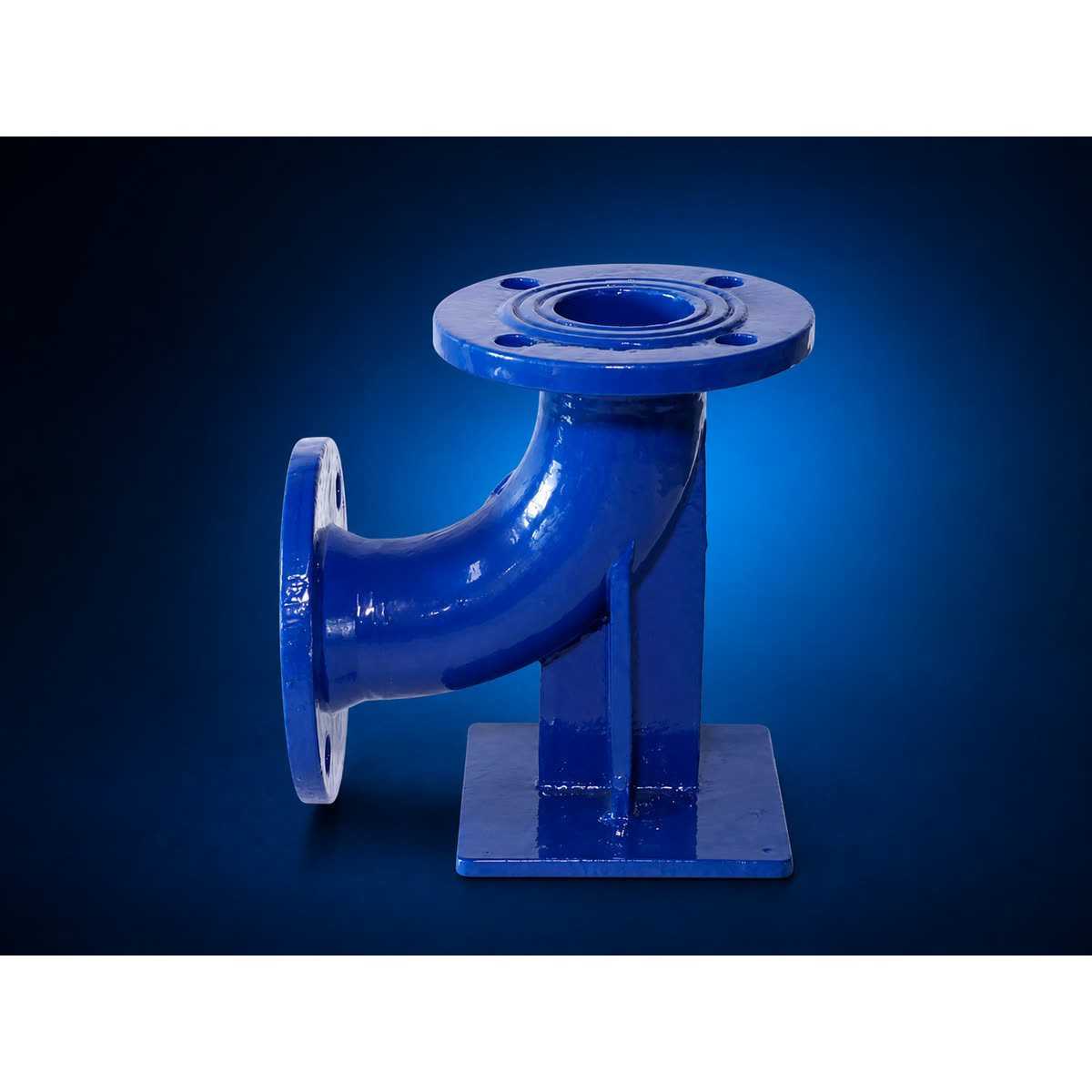

Codo de 90° con doble brida y pie de apoyo
Girar una tubería con bridas 90° mediante un codo con pie de apoyo. Use el plano específico del producto para comprobar la disposición de instalación.
Interfaz de conexión
Se conecta a una contrabrida compatible. Seleccione según DN de brida, taladrado, junta y condiciones de servicio; la interfaz de brida no implica compatibilidad con todos los materiales de tubería.
Descripción del producto
Girar una tubería con bridas 90° mediante un codo con pie de apoyo.
Interfaz de conexión
Se conecta a una contrabrida compatible. Seleccione según DN de brida, taladrado, junta y condiciones de servicio; la interfaz de brida no implica compatibilidad con todos los materiales de tubería.
Disposición de conexión
Brida → codo de 90° con pie → brida
Conexión y selección
Geometría del pie de apoyo
Compruebe la geometría del pie y las dimensiones de instalación con la disposición del proyecto.
Interfaz de brida
Compruebe el DN y el taladrado de la brida con el componente conectado. Seleccione junta y tornillería para el conjunto especificado.
Tamaño e instalación
Consulte el plano específico para longitudes y espacios libres. Confirme la aplicabilidad de presión vigente y los tamaños disponibles para el proyecto.
Dimensiones del catálogo
Fuente: AQUAFITTING fixed-flange and T-type joint catalogue, page 18. Los símbolos de dimensiones siguen el plano de origen correspondiente. Confirme la configuración seleccionada y las dimensiones vigentes antes del pedido. Solo el bloque de codos con pie de pato; los codos normales de 90° son otro producto.
| DN | T | L | c | d |
|---|---|---|---|---|
| 80 | 7.0 | 165 | 110 | 180 |
| 100 | 7.2 | 180 | 125 | 200 |
| 150 | 7.8 | 220 | 160 | 250 |
| 200 | 8.4 | 260 | 190 | 300 |
| 250 | 9.0 | 350 | 225 | 350 |
| 300 | 9.6 | 400 | 255 | 400 |
| 350 | 10.2 | 450 | 290 | 450 |
| 400 | 10.8 | 500 | 320 | 500 |
| 450 | 11.4 | 550 | 355 | 550 |
| 500 | 12.0 | 600 | 385 | 600 |
| 600 | 13.2 | 700 | 450 | 700 |
| 700 | 14.4 | 800 | 515 | 800 |
| 800 | 15.6 | 900 | 580 | 900 |
| 900 | 16.8 | 1000 | 645 | 1000 |
| 1000 | 18.0 | 1100 | 710 | 1100 |
| 1100 | 19.2 | 1200 | 776 | 1200 |
| 1200 | 20.4 | 1300 | 840 | 1300 |
Descargas técnicas
Preguntas frecuentes del producto
¿Qué debo enviar en una consulta sobre Codo de 90° con doble brida y pie de apoyo?
Envíe el DN/OD requerido y los tamaños de tubería principal y derivación o de entrada y salida, la presión de trabajo, los datos del taladrado de brida o del enchufe y de la tubería, la cantidad, el destino y los planos o documentos necesarios.
¿Qué documentación técnica está disponible para Codo de 90° con doble brida y pie de apoyo?
La documentación propia de Aquafitting procede de las páginas 18 del catálogo propio de bridas fijas ISO2531, con filas DN, L, C y d, columnas de masa denominadas PN10, PN16 y PN25 y un plano de codo con pie. Es documentación histórica para la selección y debe verificarse para la consulta actual antes de cotizar.
¿Qué datos aún requieren confirmación de Aquafitting?
Antes de cotizar, confirme la disponibilidad actual de tamaños, la presión de trabajo, el material, la junta, el revestimiento, el taladrado de brida o la interfaz de enchufe y tubería, las dimensiones, la masa, la aplicabilidad de las normas, los documentos y la idoneidad para el proyecto.
Selección del producto
nombre del producto; DN/OD requerido y tamaños de tubería principal y derivación o de entrada y salida; presión de trabajo o clase de presión; taladrado de brida o datos del enchufe y de la tubería; requisito de material y revestimiento; cantidad; destino; documentos requeridos; plano del proyecto, si está disponible
Compare este producto con las configuraciones del catálogo histórico. La página de referencia enlazada explica las diferencias y conserva imágenes y tablas originales. Confirme la configuración exacta y el plano vigente antes de cotizar.
