Acoplamiento para tuberías de PE — Serie Lock-Ring
Unir mecánicamente dos extremos de tubería de PE. Es el acoplamiento de la serie Lock-Ring. Use su propio plano de montaje y tabla de tamaños.
Compatibilidad de tubería
Tubería de PE. Compruebe el diámetro exterior medido y confirme SDR o espesor de pared y la disposición del casquillo de apoyo para el conjunto seleccionado.
Descripción del producto
Unir mecánicamente dos extremos de tubería de PE.
Compatibilidad de tubería
Tubería de PE. Compruebe el diámetro exterior medido y confirme SDR o espesor de pared y la disposición del casquillo de apoyo para el conjunto seleccionado.
Disposición de conexión
Extremo de tubería PE → extremo de tubería PE
Conexión y selección
Familia Lock-Ring
P11/P12 pertenecen a Lock-Ring. P13/P14 pertenecen a Compression-Grip; seleccione la familia antes de comparar dimensiones.
Selección del lado de tubería
Especifique diámetro exterior y dimensiones de pared en cada conexión PE. Revise el conjunto seleccionado para los requisitos de sellado, agarre y apoyo.
Dimensiones de conexión
Compruebe ambos extremos y la longitud total de instalación.
Dimensiones del catálogo

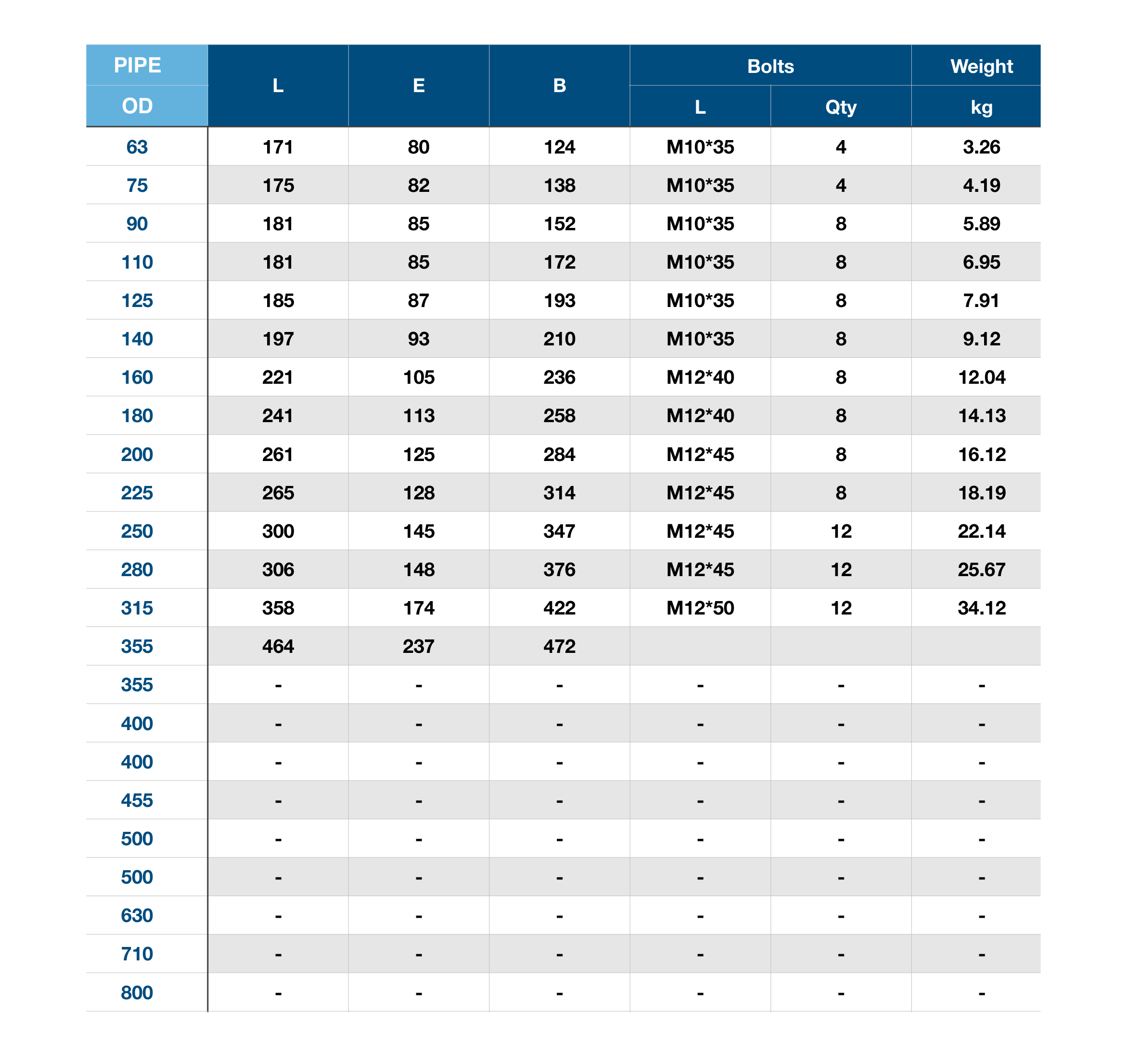

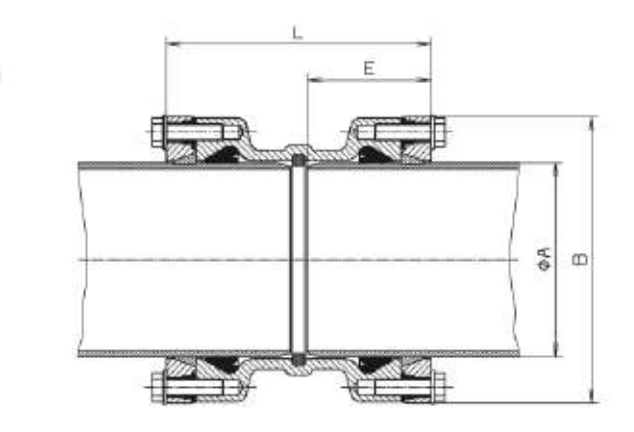

Fuente: AQUAFITTING English catalogue 2023, page 12. Los símbolos de dimensiones siguen el plano de origen correspondiente. Confirme la configuración seleccionada y las dimensiones vigentes antes del pedido. — indica que el dato no figura en el original. No se incluyen tamaños sin datos dimensionales. P14 es un diseño independiente.
| Ø exterior de tubería | L | E | B | Tornillos L | Cantidad de tornillos | Peso (kg) |
|---|---|---|---|---|---|---|
| 63 | 171 | 80 | 124 | M10*35 | 4 | 3.26 |
| 75 | 175 | 82 | 138 | M10*35 | 4 | 4.19 |
| 90 | 181 | 85 | 152 | M10*35 | 8 | 5.89 |
| 110 | 181 | 85 | 172 | M10*35 | 8 | 6.95 |
| 125 | 185 | 87 | 193 | M10*35 | 8 | 7.91 |
| 140 | 197 | 93 | 210 | M10*35 | 8 | 9.12 |
| 160 | 221 | 105 | 236 | M12*40 | 8 | 12.04 |
| 180 | 241 | 113 | 258 | M12*40 | 8 | 14.13 |
| 200 | 261 | 125 | 284 | M12*45 | 8 | 16.12 |
| 225 | 265 | 128 | 314 | M12*45 | 8 | 18.19 |
| 250 | 300 | 145 | 347 | M12*45 | 12 | 22.14 |
| 280 | 306 | 148 | 376 | M12*45 | 12 | 25.67 |
| 315 | 358 | 174 | 422 | M12*50 | 12 | 34.12 |
| 355 | 464 | 237 | 472 | — | — | — |
Referencias técnicas
Revise el plano y la tabla de dimensiones disponibles y confirme con Aquafitting el tamaño final, la presión, la compatibilidad con la tubería y los documentos requeridos antes de la cotización.
Descargas técnicas
Preguntas frecuentes del producto
¿Qué producto debo especificar?
Indique el acoplamiento para PE de tipo Lock-Ring en la consulta para que AQUAFITTING pueda revisar la configuración exacta.
¿Qué adaptador de brida para PE pertenece a la misma familia de diseño?
El adaptador de brida para PE de tipo Lock-Ring pertenece a la misma familia de diseño Lock-Ring. El adaptador de brida y el acoplamiento de tipo Compression-Grip forman una familia de diseño independiente.
¿Qué información debo incluir en mi consulta?
Incluya el producto, el tamaño, los detalles de conexión, los requisitos de servicio, la cantidad y el destino.
Selección del producto
nombre del producto | DN o tamaño nominal | diámetro exterior real de la tubería | material de la tubería | condición de los extremos | presión de trabajo | cantidad | destino | plano o catálogo requerido
Compare este producto con las configuraciones del catálogo histórico. La página de referencia enlazada explica las diferencias y conserva imágenes y tablas originales. Confirme la configuración exacta y el plano vigente antes de cotizar.
