Adaptador de brida para PE — Serie Lock-Ring

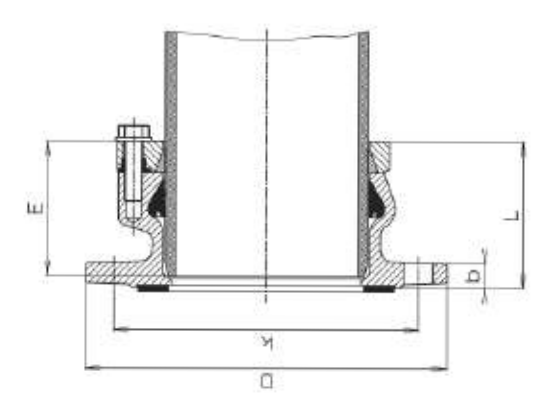

Conectar un extremo de tubería de PE a un componente con brida. Es el adaptador de brida de la serie Lock-Ring. Use su propio plano de montaje y tabla de tamaños.
Compatibilidad de tubería
Tubería de PE. Compruebe el diámetro exterior medido y confirme SDR o espesor de pared y la disposición del casquillo de apoyo para el conjunto seleccionado.
Descripción del producto
Conectar un extremo de tubería de PE a un componente con brida.
Compatibilidad de tubería
Tubería de PE. Compruebe el diámetro exterior medido y confirme SDR o espesor de pared y la disposición del casquillo de apoyo para el conjunto seleccionado.
Disposición de conexión
Extremo de tubería PE → componente con brida
Conexión y selección
Familia Lock-Ring
P11/P12 pertenecen a Lock-Ring. P13/P14 pertenecen a Compression-Grip; seleccione la familia antes de comparar dimensiones.
Selección del lado de tubería
Especifique diámetro exterior y dimensiones de pared en cada conexión PE. Revise el conjunto seleccionado para los requisitos de sellado, agarre y apoyo.
Dimensiones de conexión
Compruebe DN y taladrado de brida por separado del diámetro exterior de tubería. El conjunto P11 documentado incluye una junta EPDM y un anillo de agarre de latón.
Dimensiones del catálogo
Fuente: AQUAFITTING English catalogue 2023, page 11. Los símbolos de dimensiones siguen el plano de origen correspondiente. Confirme la configuración seleccionada y las dimensiones vigentes antes del pedido. — indica que el dato no figura en el original. Esta tabla corresponde al diseño P11; P13 y P15 son diseños independientes.

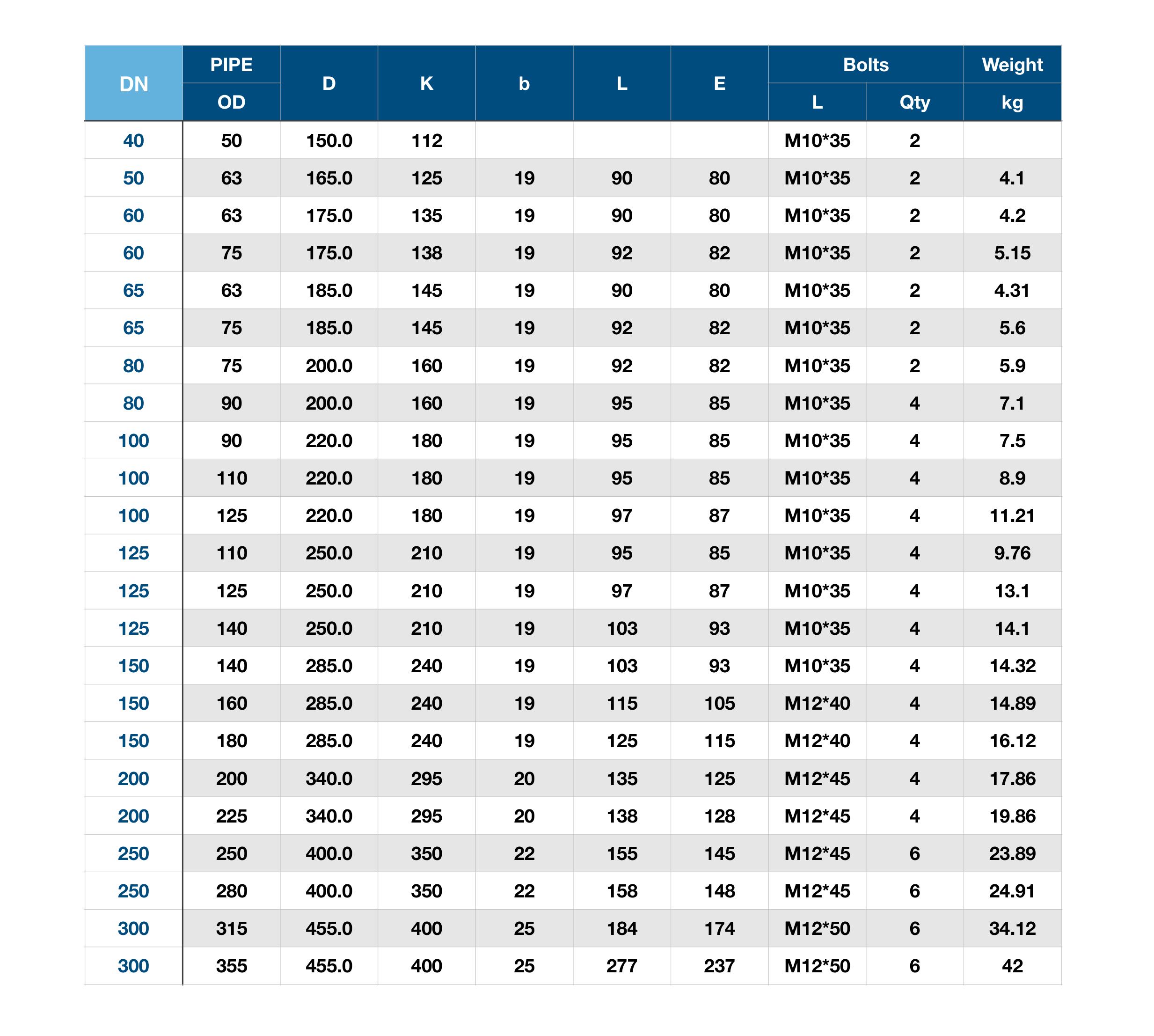

| DN | Ø exterior de tubería | D | K | b | L | E | Tornillos L | Cantidad de tornillos | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 40 | 50 | 150.0 | 112 | — | — | — | M10*35 | 2 | — |
| 50 | 63 | 165.0 | 125 | 19 | 90 | 80 | M10*35 | 2 | 4.1 |
| 60 | 63 | 175.0 | 135 | 19 | 90 | 80 | M10*35 | 2 | 4.2 |
| 60 | 75 | 175.0 | 138 | 19 | 92 | 82 | M10*35 | 2 | 5.15 |
| 65 | 63 | 185.0 | 145 | 19 | 90 | 80 | M10*35 | 2 | 4.31 |
| 65 | 75 | 185.0 | 145 | 19 | 92 | 82 | M10*35 | 2 | 5.6 |
| 80 | 75 | 200.0 | 160 | 19 | 92 | 82 | M10*35 | 2 | 5.9 |
| 80 | 90 | 200.0 | 160 | 19 | 95 | 85 | M10*35 | 4 | 7.1 |
| 100 | 90 | 220.0 | 180 | 19 | 95 | 85 | M10*35 | 4 | 7.5 |
| 100 | 110 | 220.0 | 180 | 19 | 95 | 85 | M10*35 | 4 | 8.9 |
| 100 | 125 | 220.0 | 180 | 19 | 97 | 87 | M10*35 | 4 | 11.21 |
| 125 | 110 | 250.0 | 210 | 19 | 95 | 85 | M10*35 | 4 | 9.76 |
| 125 | 125 | 250.0 | 210 | 19 | 97 | 87 | M10*35 | 4 | 13.1 |
| 125 | 140 | 250.0 | 210 | 19 | 103 | 93 | M10*35 | 4 | 14.1 |
| 150 | 140 | 285.0 | 240 | 19 | 103 | 93 | M10*35 | 4 | 14.32 |
| 150 | 160 | 285.0 | 240 | 19 | 115 | 105 | M12*40 | 4 | 14.89 |
| 150 | 180 | 285.0 | 240 | 19 | 125 | 115 | M12*40 | 4 | 16.12 |
| 200 | 200 | 340.0 | 295 | 20 | 135 | 125 | M12*45 | 4 | 17.86 |
| 200 | 225 | 340.0 | 295 | 20 | 138 | 128 | M12*45 | 4 | 19.86 |
| 250 | 250 | 400.0 | 350 | 22 | 155 | 145 | M12*45 | 6 | 23.89 |
| 250 | 280 | 400.0 | 350 | 22 | 158 | 148 | M12*45 | 6 | 24.91 |
| 300 | 315 | 455.0 | 400 | 25 | 184 | 174 | M12*50 | 6 | 34.12 |
| 300 | 355 | 455.0 | 400 | 25 | 277 | 237 | M12*50 | 6 | 42 |
Referencias técnicas
Revise el plano y la tabla de dimensiones disponibles y confirme con Aquafitting el tamaño final, la presión, la compatibilidad con la tubería y los documentos requeridos antes de la cotización.
Descargas técnicas
Preguntas frecuentes del producto
¿Qué producto debo especificar?
Indique el adaptador de brida para PE de tipo Lock-Ring en la consulta para que AQUAFITTING pueda revisar la configuración exacta.
¿Qué acoplamiento para PE pertenece a la misma familia de diseño?
El acoplamiento para PE de tipo Lock-Ring pertenece a la misma familia de diseño Lock-Ring. El adaptador de brida y el acoplamiento de tipo Compression-Grip forman una familia de diseño independiente.
¿Qué información debo incluir en mi consulta?
Incluya el producto, el tamaño, los detalles de conexión, los requisitos de servicio, la cantidad y el destino.
Selección del producto
nombre del producto | DN o tamaño nominal | diámetro exterior real de la tubería | material de la tubería | condición de los extremos | presión de trabajo | cantidad | destino | plano o catálogo requerido
Compare este producto con las configuraciones del catálogo histórico. La página de referencia enlazada explica las diferencias y conserva imágenes y tablas originales. Confirme la configuración exacta y el plano vigente antes de cotizar.
