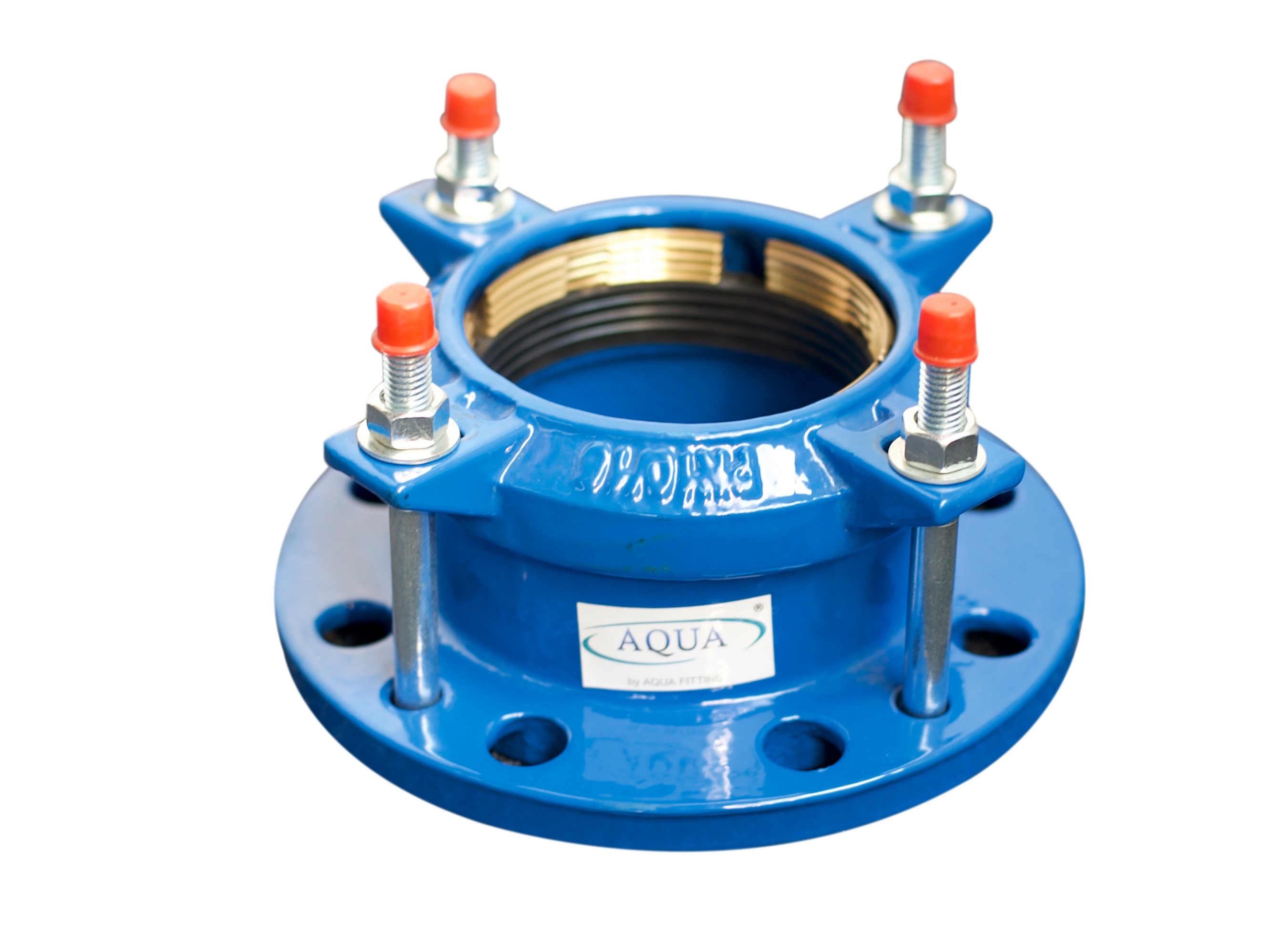

Adaptador de brida para PE — Serie Compression-Grip
Conectar un extremo de tubería de PE a una válvula o accesorio con brida. Compruebe el diámetro exterior real de PE y la contrabrida. Incluya SDR o espesor de pared y condiciones de servicio en la selección.
Compatibilidad de tubería
Tubería de PE en el lado de conexión a la tubería. Confirme SDR o espesor de pared y la disposición del casquillo de apoyo para la configuración seleccionada.
Descripción del producto
Conectar un extremo de tubería de PE a una válvula o accesorio con brida.
Compatibilidad de tubería
Tubería de PE en el lado de conexión a la tubería. Confirme SDR o espesor de pared y la disposición del casquillo de apoyo para la configuración seleccionada.
Disposición de conexión
Extremo de tubería PE → válvula o accesorio con brida
Conexión de tubería e interfaz de brida
Conjunto del lado de tubería
Use el conjunto P13 para el diámetro exterior PE seleccionado. Consulte el plano vigente para la disposición de sellado y agarre.
Interfaz de brida
Compruebe DN y taladrado de brida con la válvula o accesorio conectado. El diámetro exterior de tubería y el DN de brida se comprueban por separado.
Elegir la serie
P13/P14 pertenecen a Compression Grip. P11/P12 pertenecen a Lock Ring. Seleccione la familia requerida antes de comparar dimensiones.

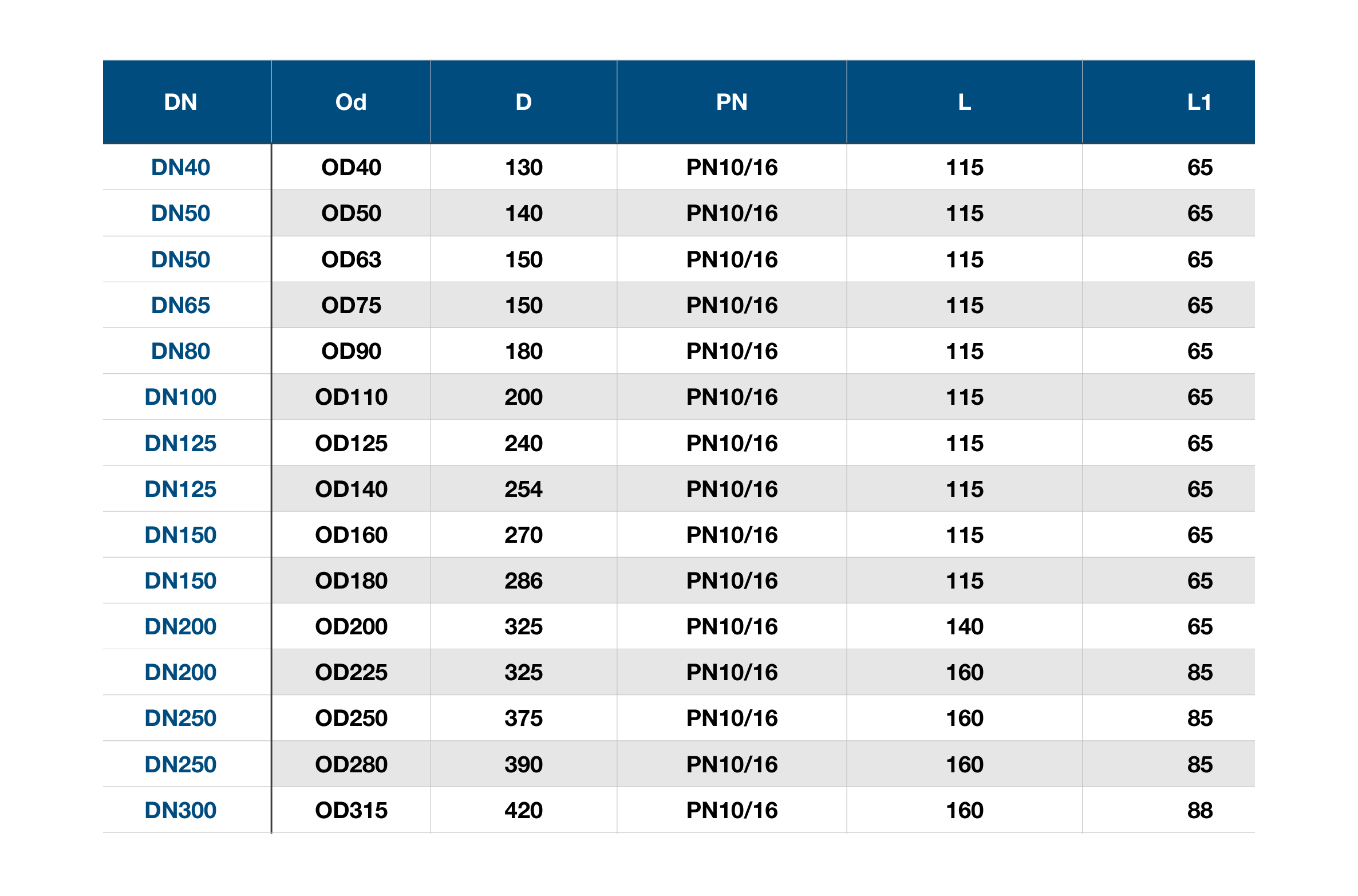

Dimensiones del catálogo
Fuente: AQUAFITTING English catalogue 2023, page 13. Los símbolos de dimensiones siguen el plano de origen correspondiente. Confirme la configuración seleccionada y las dimensiones vigentes antes del pedido. Solo diseño P13; no sustituya por las dimensiones P11.
| DN | Ø exterior de tubería | D | L | L1 |
|---|---|---|---|---|
| DN40 | OD40 | 130 | 115 | 65 |
| DN50 | OD50 | 140 | 115 | 65 |
| DN50 | OD63 | 150 | 115 | 65 |
| DN65 | OD75 | 150 | 115 | 65 |
| DN80 | OD90 | 180 | 115 | 65 |
| DN100 | OD110 | 200 | 115 | 65 |
| DN125 | OD125 | 240 | 115 | 65 |
| DN125 | OD140 | 254 | 115 | 65 |
| DN150 | OD160 | 270 | 115 | 65 |
| DN150 | OD180 | 286 | 115 | 65 |
| DN200 | OD200 | 325 | 140 | 65 |
| DN200 | OD225 | 325 | 160 | 85 |
| DN250 | OD250 | 375 | 160 | 85 |
| DN250 | OD280 | 390 | 160 | 85 |
| DN300 | OD315 | 420 | 160 | 88 |
Referencias técnicas
Revise el plano y la tabla de dimensiones disponibles y confirme con Aquafitting el tamaño final, la presión, la compatibilidad con la tubería y los documentos requeridos antes de la cotización.
Descargas técnicas
Resumen del producto · PDF · Inglés · V2026.08 · 105 KB

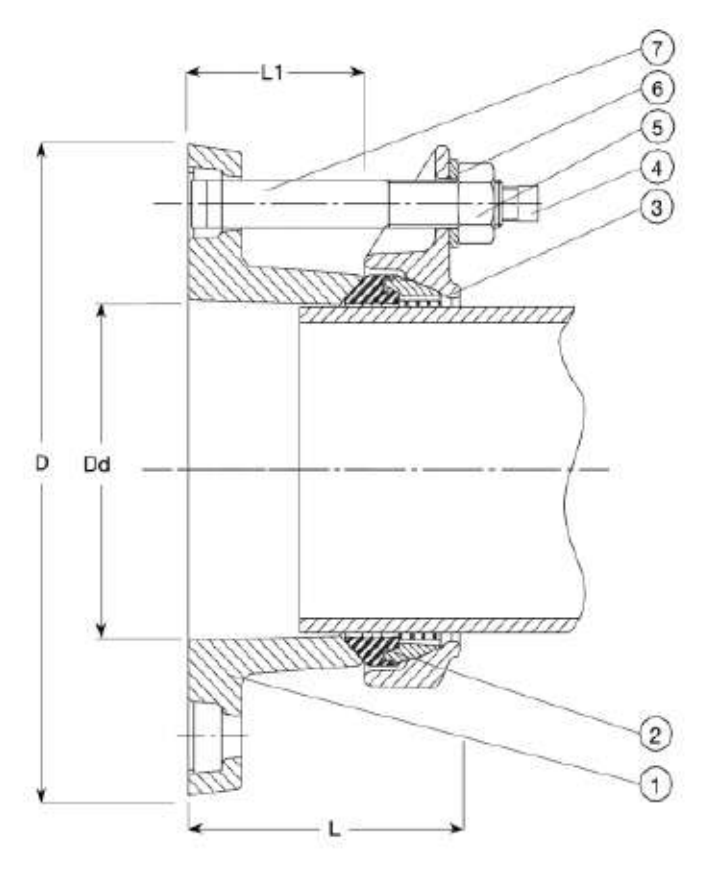

Abrir el plano técnico a tamaño completo
Abrir la tabla de dimensiones a tamaño completo
Referencias históricas del catálogo
Se conservan las imágenes originales. Confirme dimensiones, presión, materiales e idoneidad actuales de la configuración antes de cotizar.
Plano / tabla / referencia del producto 1 · Plano / tabla / referencia del producto 2 · Plano / tabla / referencia del producto 3
Preguntas frecuentes del producto
¿Qué producto debo especificar?
Especifique el adaptador de brida para PE de tipo Compression-Grip, modelo corto, para que AQUAFITTING pueda revisar la configuración exacta.
¿Qué acoplamiento para PE pertenece a la misma familia de diseño?
El acoplamiento para PE de tipo Compression-Grip pertenece a la misma familia de diseño Compression-Grip. El adaptador de brida y el acoplamiento de tipo Lock-Ring forman una familia de diseño independiente.
¿Qué información debo incluir en mi consulta?
Incluya el producto, el tamaño, los detalles de conexión, los requisitos de servicio, la cantidad y el destino.
Selección del producto
nombre del producto | DN o tamaño nominal | diámetro exterior real de la tubería | material de la tubería | condición de los extremos | presión de trabajo | cantidad | destino | plano o catálogo requerido
