Espiga con brida

Conectar una brida a un enchufe compatible de sistema PVC. Compruebe las interfaces conectadas con el tamaño o par de tamaños discretos confirmados. Esta conexión de tipo brida-espiga, también descrita como extremidad brida espiga, une una brida con un enchufe compatible del sistema de PVC. Compruebe la configuración espiga-enchufe y el DN de la brida por separado.

Compatibilidad de tubería
Para un enchufe de sistema PVC y una contrabrida compatibles. Compruebe por separado la configuración espiga/enchufe y el DN de la brida.

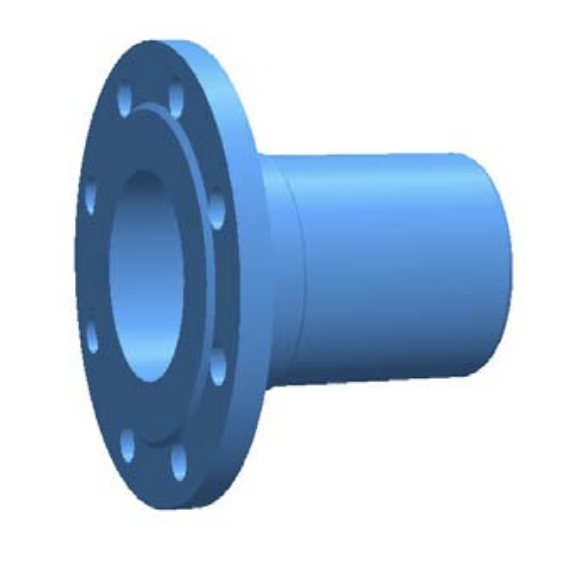

Vista del producto Aquafitting Espiga con brida.

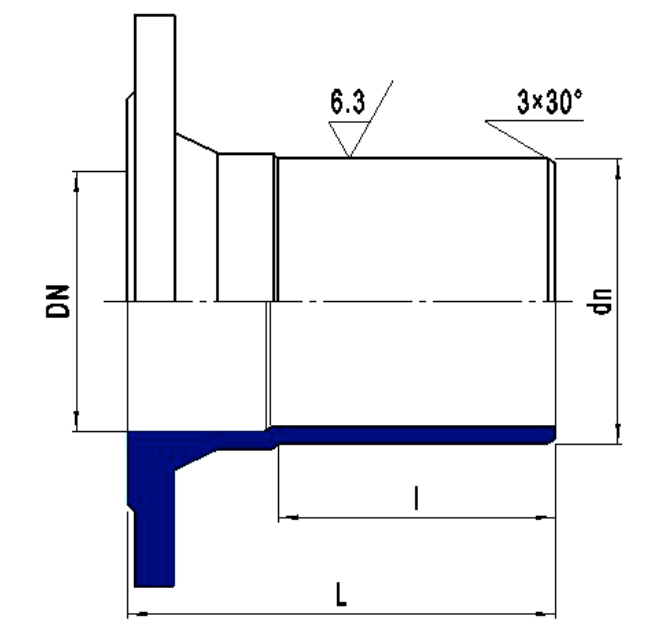

Owned technical drawing for Aqua Fitting Flange SpigotVer ilustración original
Solicitar presupuestoResumen del producto · PDF · Inglés · V2026.08 · 88 KB

Descripción del producto

Conectar una brida a un enchufe compatible de sistema PVC.

Compatibilidad de tubería

Para un enchufe de sistema PVC y una contrabrida compatibles. Compruebe por separado la configuración espiga/enchufe y el DN de la brida.

Disposición de conexión

Brida → espiga → enchufe compatible de sistema PVC

Referencias dimensionales confirmadas

El maestro formal de SKU confirma 18 pares de diámetro exterior PVC/DN de brida en P16: 40/32, 50/40, 63/50, 63/60, 75/60, 75/65, 90/80, 90/100, 110/100, 125/100, 125/125, 140/125, 160/150, 200/200, 225/200, 250/250, 280/250 y 315/300.

Solicitar presupuesto

Conexión y selección

Diámetro exterior y DN de brida

Lea cada par confirmado en su orden indicado: primero el diámetro exterior PVC, después el DN de brida.

Ajuste del enchufe

Compruebe el diámetro exterior con la configuración de enchufe seleccionada. El tamaño nominal y el diámetro exterior medido se comprueban por separado.

Selección del conjunto

Use el plano y la fila de tamaños específicos del producto. Especifique junta, condiciones de servicio y cantidad requerida.

Solicitar presupuesto

Dimensiones del catálogo

Fuente: AQUAFITTING PVC fitting 2022, page 9. Los símbolos de dimensiones siguen el plano de origen correspondiente. Confirme la configuración seleccionada y las dimensiones vigentes antes del pedido. Seleccione según la disposición de enchufe/espiga y brida de este producto.

Espiga con brida — Dimensiones del catálogo
DNdnIL
324085140
405090150
506395155
606395155
6075100160
6575100160
8090105165
100110110170
100125115175
125125115175
125140120180
150160130190
150180135195
200200140205
200225150215
200250160225
250250160230
250280170240
300315180260

Referencias técnicas

Revise el plano y la tabla de dimensiones disponibles y confirme con Aquafitting el tamaño final, la presión, la compatibilidad con la tubería y los documentos requeridos antes de la cotización.

Descargas técnicas

Resumen del producto · PDF · Inglés · V2026.08 · 88 KB

Catálogos y descargas

Abrir el plano técnico a tamaño completo

Selección del producto

nombre del producto | DN o tamaño nominal | diámetro exterior real de la tubería | material de la tubería | condición de los extremos | presión de trabajo | cantidad | destino | plano o catálogo requerido

Solicitar presupuesto

Espiga con brida

Vista del producto Aquafitting Espiga con brida.

Conectar una brida a un enchufe compatible de sistema PVC. Compruebe las interfaces conectadas con el tamaño o par de tamaños discretos confirmados. Esta conexión de tipo brida-espiga, también descrita como extremidad brida espiga, une una brida con un enchufe compatible del sistema de PVC. Compruebe la configuración espiga-enchufe y el DN de la brida por separado.

Compatibilidad de tubería
Para un enchufe de sistema PVC y una contrabrida compatibles. Compruebe por separado la configuración espiga/enchufe y el DN de la brida.

Resumen del producto · PDF · Inglés · V2026.08 · 88 KB

Solicitar presupuesto

Descripción · Especificaciones · Descargas

Overview

Dimensiones del catálogo

DN
dn
I
L
32
40
85
140
40
50
90
150
50
63
95
155
60
63
95
155
60
75
100
160
65
75
100
160
80
90
105
165
100
110
110
170
100
125
115
175
125
125
115
175
125
140
120
180
150
160
130
190
150
180
135
195
200
200
140
205
200
225
150
215
200
250
160
225
250
250
160
230
250
280
170
240
300
315
180
260

Fuente: AQUAFITTING PVC fitting 2022, page 9. Los símbolos de dimensiones siguen el plano de origen correspondiente. Confirme la configuración seleccionada y las dimensiones vigentes antes del pedido. Seleccione según la disposición de enchufe/espiga y brida de este producto.

32

dn: 40 · I: 85 · L: 140

40

dn: 50 · I: 90 · L: 150

50

dn: 63 · I: 95 · L: 155

60

dn: 63 · I: 95 · L: 155

60

dn: 75 · I: 100 · L: 160

65

dn: 75 · I: 100 · L: 160

80

dn: 90 · I: 105 · L: 165

100

dn: 110 · I: 110 · L: 170

100

dn: 125 · I: 115 · L: 175

125

dn: 125 · I: 115 · L: 175

125

dn: 140 · I: 120 · L: 180

150

dn: 160 · I: 130 · L: 190

150

dn: 180 · I: 135 · L: 195

200

dn: 200 · I: 140 · L: 205

200

dn: 225 · I: 150 · L: 215

200

dn: 250 · I: 160 · L: 225

250

dn: 250 · I: 160 · L: 230

250

dn: 280 · I: 170 · L: 240

300

dn: 315 · I: 180 · L: 260

Descripción general del producto

Conectar una brida a un enchufe compatible de sistema PVC.

Compatibilidad de tubería

Para un enchufe de sistema PVC y una contrabrida compatibles. Compruebe por separado la configuración espiga/enchufe y el DN de la brida.

Disposición de conexión

Brida → espiga → enchufe compatible de sistema PVC

Referencias dimensionales confirmadas

El maestro formal de SKU confirma 18 pares de diámetro exterior PVC/DN de brida en P16: 40/32, 50/40, 63/50, 63/60, 75/60, 75/65, 90/80, 90/100, 110/100, 125/100, 125/125, 140/125, 160/150, 200/200, 225/200, 250/250, 280/250 y 315/300.

Solicitar presupuesto

Referencias técnicas

Revise el plano y la tabla de dimensiones disponibles y confirme con Aquafitting el tamaño final, la presión, la compatibilidad con la tubería y los documentos requeridos antes de la cotización.

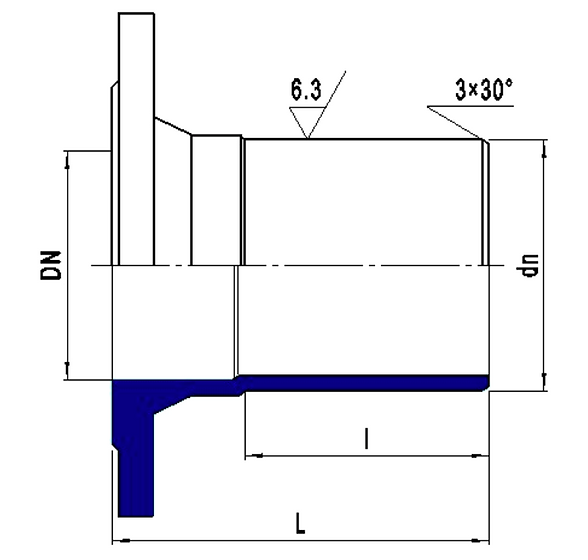

Plano técnico — AQUAFITTING Espiga con brida

Conexión y selección

Diámetro exterior y DN de brida

Lea cada par confirmado en su orden indicado: primero el diámetro exterior PVC, después el DN de brida.

Ajuste del enchufe

Compruebe el diámetro exterior con la configuración de enchufe seleccionada. El tamaño nominal y el diámetro exterior medido se comprueban por separado.

Selección del conjunto

Use el plano y la fila de tamaños específicos del producto. Especifique junta, condiciones de servicio y cantidad requerida.

Solicitar presupuesto

Selección del producto

nombre del producto | DN o tamaño nominal | diámetro exterior real de la tubería | material de la tubería | condición de los extremos | presión de trabajo | cantidad | destino | plano o catálogo requerido

Solicitar presupuesto
