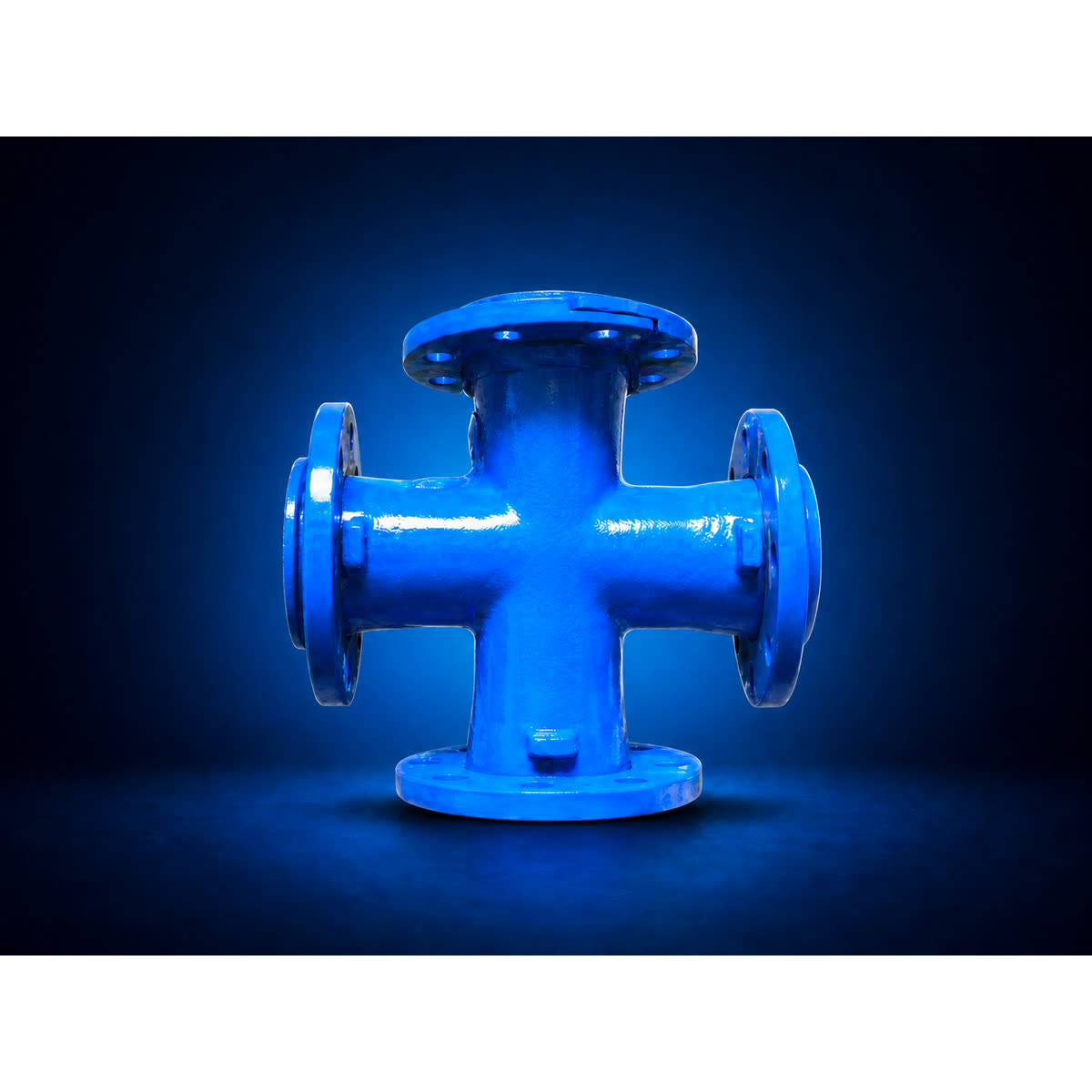

Cruz con bridas orientables
Crear una conexión en cruz entre componentes de tubería con bridas. Seleccione conjuntamente la geometría del accesorio y las interfaces de conexión.
Interfaz de conexión
Se conecta a una contrabrida compatible. Seleccione según DN de brida, taladrado, junta y condiciones de servicio; la interfaz de brida no implica compatibilidad con todos los materiales de tubería.
Descripción del producto
Crear una conexión en cruz entre componentes de tubería con bridas.
Interfaz de conexión
Se conecta a una contrabrida compatible. Seleccione según DN de brida, taladrado, junta y condiciones de servicio; la interfaz de brida no implica compatibilidad con todos los materiales de tubería.
Disposición de conexión
Línea principal con bridas → dos interfaces de derivación
Conexión y selección
Cuatro interfaces
Especifique los tamaños de conexión y la orientación requeridos. Consulte el plano de la cruz y sus dimensiones de instalación.
Interfaz de brida
Compruebe el DN y el taladrado de la brida con el componente conectado. Seleccione junta y tornillería para el conjunto especificado.
Tamaño e instalación
Consulte el plano específico para longitudes y espacios libres. Confirme la aplicabilidad de presión vigente y los tamaños disponibles para el proyecto.
Dimensiones del catálogo
Fuente: AQUAFITTING loose flange fittings catalogue, page 8, upper table. L y H siguen el plano de origen. Confirme las dimensiones y el taladrado de brida de la configuración seleccionada.
Descargas técnicas
Preguntas frecuentes del producto
¿Qué debo enviar en una consulta sobre Cruz con bridas orientables?
Envíe el DN/OD requerido y los tamaños de tubería principal y derivación o de entrada y salida, la presión de trabajo, los datos del taladrado de brida o del enchufe y de la tubería, la cantidad, el destino y los planos o documentos necesarios.
¿Qué documentación técnica está disponible para Cruz con bridas orientables?
La documentación propia de Aquafitting procede de la imagen loose-08.png del catálogo propio de bridas móviles, con filas DN, L y H, indicación PN10/16, referencias de forma EN545 y un plano de sección. Es documentación histórica para la selección y debe verificarse para la consulta actual antes de cotizar.
¿Qué datos aún requieren confirmación de Aquafitting?
Antes de cotizar, confirme la disponibilidad actual de tamaños, la presión de trabajo, el material, la junta, el revestimiento, el taladrado de brida o la interfaz de enchufe y tubería, las dimensiones, la masa, la aplicabilidad de las normas, los documentos y la idoneidad para el proyecto.
Selección del producto
nombre del producto; DN/OD requerido y tamaños de tubería principal y derivación o de entrada y salida; presión de trabajo o clase de presión; taladrado de brida o datos del enchufe y de la tubería; requisito de material y revestimiento; cantidad; destino; documentos requeridos; plano del proyecto, si está disponible
