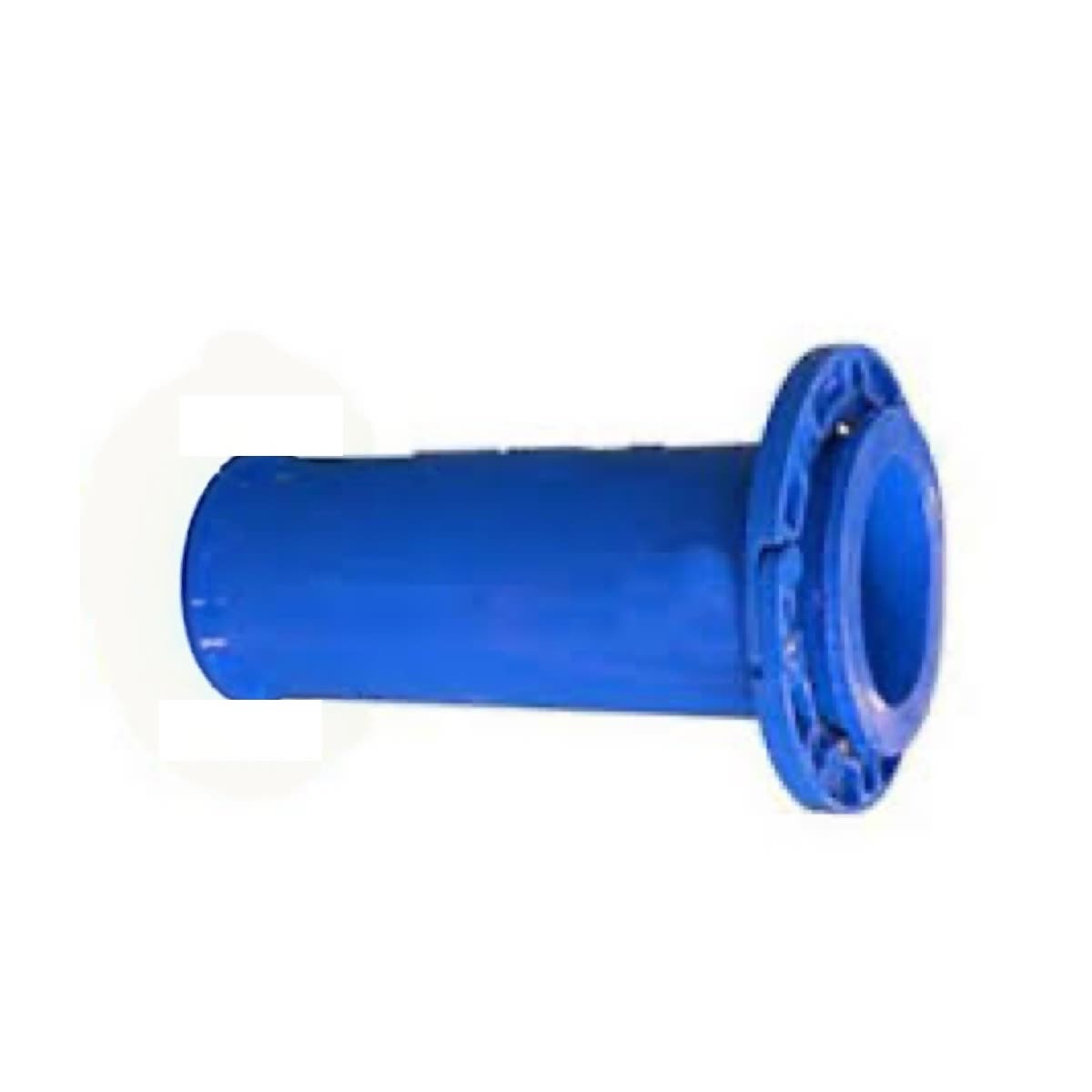

Espiga con brida orientable
Conectar un componente con brida a un enchufe compatible mediante un extremo de espiga. Seleccione conjuntamente la geometría del accesorio y las interfaces de conexión.
Interfaz de conexión
Brida en un extremo y enchufe receptor compatible en el extremo de espiga. Confirme por separado la geometría del enchufe y el sistema de tuberías.
Descripción del producto
Conectar un componente con brida a un enchufe compatible mediante un extremo de espiga.
Interfaz de conexión
Brida en un extremo y enchufe receptor compatible en el extremo de espiga. Confirme por separado la geometría del enchufe y el sistema de tuberías.
Disposición de conexión
Brida → extremo de espiga → enchufe compatible
Conexión y selección
Dos interfaces diferentes
Compruebe la brida en un lado y el enchufe receptor y la geometría de espiga en el otro.
Interfaz de brida
Compruebe el DN y el taladrado de la brida con el componente conectado. Seleccione junta y tornillería para el conjunto especificado.
Tamaño e instalación
Consulte el plano específico para longitudes y espacios libres. Confirme la aplicabilidad de presión vigente y los tamaños disponibles para el proyecto.
Dimensiones del catálogo
Fuente: AQUAFITTING Loose Flange Fittings catalogue, page 9. Los símbolos de dimensiones siguen el plano de origen correspondiente. Confirme la configuración seleccionada y las dimensiones vigentes antes del pedido. Se conservan los tamaños y longitudes del original; confirme el plano seleccionado.
Descargas técnicas
Solicite los planos y documentos vigentes para la configuración seleccionada.
Preguntas frecuentes del producto
¿Qué debo enviar en una consulta sobre Espiga con brida orientable?
Envíe el DN/OD requerido y los tamaños de tubería principal y derivación o de entrada y salida, la presión de trabajo, los datos del taladrado de brida o del enchufe y de la tubería, la cantidad, el destino y los planos o documentos necesarios.
¿Qué documentación técnica está disponible para Espiga con brida orientable?
La documentación propia de Aquafitting procede de la imagen loose-09.png del catálogo propio de bridas móviles, con filas DN y L, indicación PN10/16, referencias de forma EN545 y un plano de sección. Es documentación histórica para la selección y debe verificarse para la consulta actual antes de cotizar.
¿Qué datos aún requieren confirmación de Aquafitting?
Antes de cotizar, confirme la disponibilidad actual de tamaños, la presión de trabajo, el material, la junta, el revestimiento, el taladrado de brida o la interfaz de enchufe y tubería, las dimensiones, la masa, la aplicabilidad de las normas, los documentos y la idoneidad para el proyecto.
Selección del producto
nombre del producto; DN/OD requerido y tamaños de tubería principal y derivación o de entrada y salida; presión de trabajo o clase de presión; taladrado de brida o datos del enchufe y de la tubería; requisito de material y revestimiento; cantidad; destino; documentos requeridos; plano del proyecto, si está disponible
