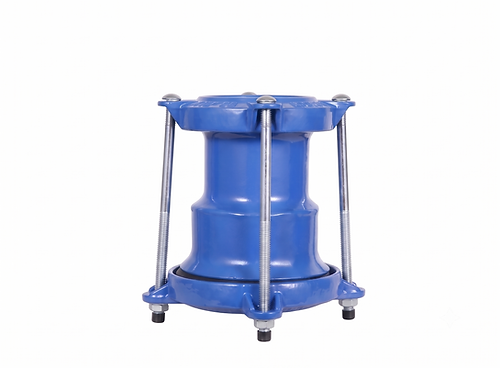

Manchon de réduction universel
Raccorder des extrémités de tuyaux avec deux plages d’étanchéité spécifiées indépendamment. Sélectionnez la ligne exacte du produit et le plan d’assemblage.
Compatibilité du tuyau
La compatibilité du matériau du tuyau doit être confirmée pour la configuration choisie. Indiquez le matériau réel et le diamètre extérieur mesuré.
Présentation du produit
Raccorder des extrémités de tuyaux avec deux plages d’étanchéité spécifiées indépendamment.
Compatibilité du tuyau
La compatibilité du matériau du tuyau doit être confirmée pour la configuration choisie. Indiquez le matériau réel et le diamètre extérieur mesuré.
Disposition du raccordement
Extrémité dans la plage 1 → extrémité dans la plage 2
Raccordement et sélection
Deux plages d’étanchéité
Vérifiez chaque extrémité avec sa plage d’étanchéité indiquée. Des diamètres extérieurs différents peuvent exister pour une même dimension nominale.
Matériau du tuyau
Indiquez le matériau et le diamètre extérieur mesuré. Un nom de gamme ou de famille n’établit pas une compatibilité universelle.
Sélection de l’assemblage
Confirmez le joint, les conditions de service et les dimensions d’installation requises pour la taille choisie.
Dimensions du catalogue
Source : AQUAFITTING English catalogue 2023, page 33. Les symboles de dimensions suivent le dessin source correspondant. Confirmez la configuration sélectionnée et les dimensions actuelles avant commande. Utilisez les deux plages réelles de diamètre extérieur des tubes pour la sélection ; les combinaisons de DN du catalogue sont conservées telles qu'imprimées.
| Combinaison de DN du catalogue | SR1 (mm) | SR2 (mm) | L (mm) | L1 (mm) |
|---|---|---|---|---|
| 40-50 | 46-76 | 57-74 | 210 | 100 |
| 40-65 | 46-76 | 63-85 | 210 | 100 |
| 50-65 | 57-74 | 63-85 | 210 | 100 |
| 50-80 | 57-74 | 84-107 | 210 | 100 |
| 65-80 | 63-85 | 84-107 | 210 | 100 |
| 80-100 | 84-107 | 99-119 | 210 | 100 |
| 100-100 | 84-107 | 107-133 | 210 | 100 |
| 100-100 | 99-119 | 107-133 | 210 | 100 |
| 100-125 | 99-119 | 132-159 | 210 | 100 |
| 100-125 | 107-133 | 132-159 | 210 | 100 |
| 100-150 | 107-133 | 157-184 | 230 | 115 |
| 125-150 | 132-159 | 157-184 | 230 | 115 |
| 150-150 | 157-184 | 184-207 | 230 | 115 |
| 150-200 | 184-207 | 206-230 | 230 | 115 |
| 150-200 | 184-207 | 216-246 | 250 | 140 |
| 200-200 | 206-230 | 216-246 | 250 | 140 |
| 200-225 | 184-207 | 242-268 | 250 | 140 |
| 200-225 | 216-246 | 242-268 | 250 | 140 |
| 225-250 | 242-268 | 266-297 | 270 | 160 |
| 250-250 | 266-297 | 280-306 | 270 | 160 |
| 250-300 | 266-297 | 301-327 | 270 | 160 |
| 300-300 | 301-327 | 324-350 | 270 | 160 |
| 300-350 | 301-327 | 345-375 | 270 | 160 |
| 300-350 | 324-350 | 345-375 | 270 | 160 |
| 350-350 | 345-375 | 372-397 | 270 | 160 |
| 350-350 | 372-397 | 386-415 | 270 | 160 |
| 350-400 | 386-415 | 408-436 | 270 | 160 |
| 400-400 | 408-436 | 425-459 | 270 | 160 |
Références techniques
Consultez le plan et le tableau dimensionnel disponibles, puis confirmez avec Aquafitting la dimension finale, la pression, la compatibilité avec la canalisation et les documents requis avant l’établissement du devis.
Téléchargements techniques
Sélection du produit
nom du produit | DN ou dimension nominale | diamètre extérieur réel de la conduite | matériau de la conduite | état des extrémités | pression de service | quantité | destination | plan ou catalogue requis
