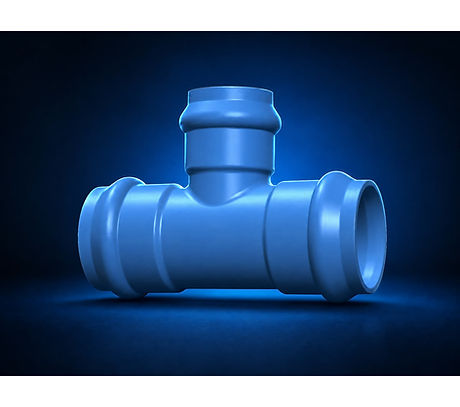

Tee a tre bicchieri
Creare una derivazione in una tubazione in PVC. Tre interfacce a bicchiere collegano la condotta principale e la derivazione. Specificare separatamente il DN principale e il dn della derivazione.
Compatibilità del tubo
Il PVC è il materiale del tubo collegato. Il corpo del raccordo è in ghisa sferoidale; il materiale del corpo e quello del tubo sono specifiche distinte.
Descrizione del prodotto
Creare una derivazione in una tubazione in PVC.
Compatibilità del tubo
Il PVC è il materiale del tubo collegato. Il corpo del raccordo è in ghisa sferoidale; il materiale del corpo e quello del tubo sono specifiche distinte.
Disposizione del collegamento
Condotta principale PVC → derivazione PVC tramite tre bicchieri
Tre bicchieri. Una derivazione.
Condotta principale
Due bicchieri allineati formano il collegamento principale. Verificare la configurazione del tubo e dei bicchieri per la dimensione scelta.
Collegamento di derivazione
Il terzo bicchiere forma la derivazione. Specificare il DN principale e il dn della derivazione quando si richiede il raccordo a T.
Selezione dell’assieme
Confermare le dimensioni del tubo e la configurazione della guarnizione. Il disegno storico PVC Fitting 2022 è un riferimento; richiedere la tabella dimensionale attuale.
Dimensioni del catalogo
Fonte: AQUAFITTING PVC fitting 2022, page 4. I simboli dimensionali seguono il disegno originale corrispondente. Confermare la configurazione selezionata e le dimensioni attuali prima dell'ordine. — indica che il dato non è specificato nella fonte. Associare ogni simbolo dimensionale al disegno di questo prodotto. La riga discordante 125×75 della fonte è esclusa.
| Misura | DN (mm) | dn (mm) | L (mm) | H (mm) |
|---|---|---|---|---|
| 40×40 | 40 | 40 | — | — |
| 50×50 | 50 | 50 | 220 | 110 |
| 63×50 | 63 | 50 | — | — |
| 63×63 | 63 | 63 | 250 | 120 |
| 75×50 | 75 | 50 | — | — |
| 75×63 | 75 | 63 | 250 | 135 |
| 75×75 | 75 | 75 | 265 | 135 |
| 90×50 | 90 | 50 | — | — |
| 90×63 | 90 | 63 | 275 | 140 |
| 90×75 | 90 | 75 | 290 | 140 |
| 90×90 | 90 | 90 | 305 | 150 |
| 110×50 | 110 | 50 | — | — |
| 110×63 | 110 | 63 | 295 | 150 |
| 110×75 | 110 | 75 | 310 | 150 |
| 110×90 | 110 | 90 | 325 | 160 |
| 110×110 | 110 | 110 | 345 | 170 |
| 125×50 | 125 | 50 | — | — |
| 125×63 | 125 | 63 | 305 | 160 |
| 125×90 | 125 | 90 | 335 | 170 |
| 125×110 | 125 | 110 | 355 | 180 |
| 125×125 | 125 | 125 | 380 | 185 |
| 140×63 | 140 | 63 | 315 | 165 |
| 140×75 | 140 | 75 | 330 | 165 |
| 140×90 | 140 | 90 | 345 | 175 |
| 140×110 | 140 | 110 | 365 | 185 |
| 140×125 | 140 | 125 | 390 | 190 |
| 140×140 | 140 | 140 | 390 | 195 |
| 160×50 | 160 | 50 | — | — |
| 160×63 | 160 | 63 | 335 | 175 |
| 160×75 | 160 | 75 | 350 | 175 |
| 160×90 | 160 | 90 | 365 | 185 |
| 160×110 | 160 | 110 | 385 | 195 |
| 160×125 | 160 | 125 | 385 | 200 |
| 160×140 | 160 | 140 | 410 | 205 |
| 160×160 | 160 | 160 | 435 | 215 |
| 200×50 | 200 | 50 | — | — |
| 200×63 | 200 | 63 | 390 | 195 |
| 200×75 | 200 | 75 | — | — |
| 200×90 | 200 | 90 | 420 | 205 |
| 200×110 | 200 | 110 | 440 | 215 |
| 200×125 | 200 | 125 | 440 | 220 |
| 200×140 | 200 | 140 | 465 | 225 |
| 200×160 | 200 | 160 | 490 | 235 |
| 200×200 | 200 | 200 | 520 | 245 |
| 250×50 | 250 | 50 | — | — |
| 250×63 | 250 | 63 | — | — |
| 250×75 | 250 | 75 | — | — |
| 250×90 | 250 | 90 | 475 | 230 |
| 250×110 | 250 | 110 | 495 | 240 |
| 250×125 | 250 | 125 | — | — |
| 250×140 | 250 | 140 | — | — |
| 250×160 | 250 | 160 | 545 | 260 |
| 250×200 | 250 | 200 | 570 | 270 |
| 250×225 | 250 | 225 | 590 | 280 |
| 250×250 | 250 | 250 | 620 | 290 |
| 315×50 | 315 | 50 | — | — |
| 315×63 | 315 | 63 | — | — |
| 315×75 | 315 | 75 | — | — |
| 315×90 | 315 | 90 | — | — |
| 315×110 | 315 | 110 | 545 | 275 |
| 315×125 | 315 | 125 | — | — |
| 315×140 | 315 | 140 | 595 | 295 |
| 315×160 | 315 | 160 | 620 | 305 |
| 315×200 | 315 | 200 | 620 | 305 |
| 315×225 | 315 | 225 | — | — |
| 315×250 | 315 | 250 | 670 | 325 |
| 315×280 | 315 | 280 | 695 | 335 |
| 315×315 | 315 | 315 | 745 | 350 |
Download tecnici
Richiedi i disegni e i documenti aggiornati per la configurazione selezionata.
Riferimenti storici del catalogo
Le immagini originali sono conservate di seguito. Confermare dimensioni, pressione, materiali e idoneità attuali della configurazione prima del preventivo.
Disegno / tabella / riferimento prodotto 1 · Disegno / tabella / riferimento prodotto 2 · Disegno / tabella / riferimento prodotto 3 · Disegno / tabella / riferimento prodotto 4 · Altra foto del catalogo 1 · Altra foto del catalogo 2 · Altra foto del catalogo 3 · Altra foto del catalogo 4 · Altra foto del catalogo 5 · Altra foto del catalogo 6
Domande frequenti sul prodotto
Cosa devo inviare per una richiesta relativa a Tee a tre bicchieri?
Invii il DN/OD richiesto e le dimensioni principali e di derivazione o di ingresso e uscita, la pressione di esercizio, la foratura della flangia o i dati del bicchiere e del tubo, la quantità, la destinazione e i disegni o documenti necessari.
Quali riferimenti tecnici sono disponibili per Tee a tre bicchieri?
La documentazione propria di Aquafitting proviene dal catalogo proprio PVC Fitting 2022, con righe dimensionali DN/dn, L e H specifiche del prodotto e un disegno proprio. Si tratta di documentazione storica per la selezione, da verificare rispetto alla richiesta attuale prima del preventivo.
Quali dettagli richiedono ancora conferma da Aquafitting?
Prima del preventivo, confermi la disponibilità attuale delle misure, la pressione di esercizio, il materiale, la guarnizione, il rivestimento, la foratura della flangia o l’interfaccia bicchiere/tubo, le dimensioni, la massa, l’applicabilità delle norme, i documenti e l’idoneità al progetto.
Selezione del prodotto
nome del prodotto; DN/OD richiesto e dimensioni principali e di derivazione o di ingresso e uscita; pressione di esercizio o classe di pressione; foratura della flangia o dati del bicchiere e del tubo; requisito di materiale e rivestimento; quantità; destinazione; documenti richiesti; disegno del progetto, se disponibile
