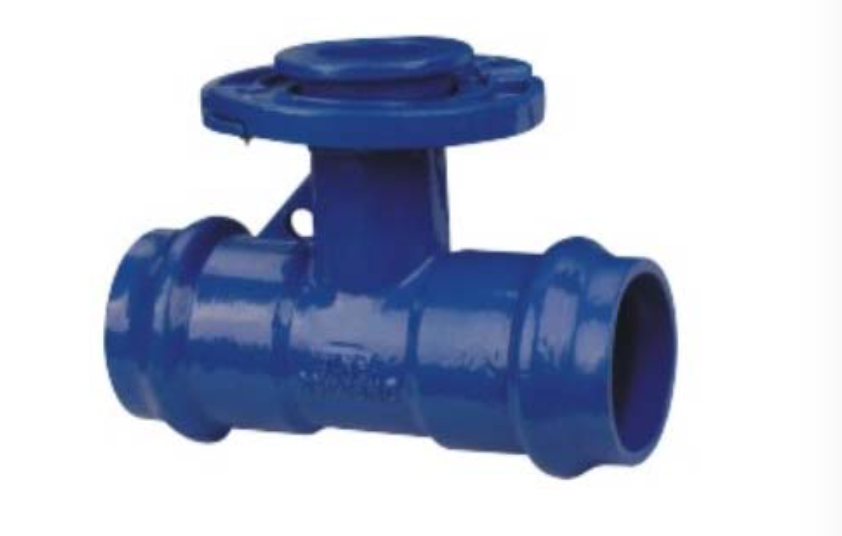

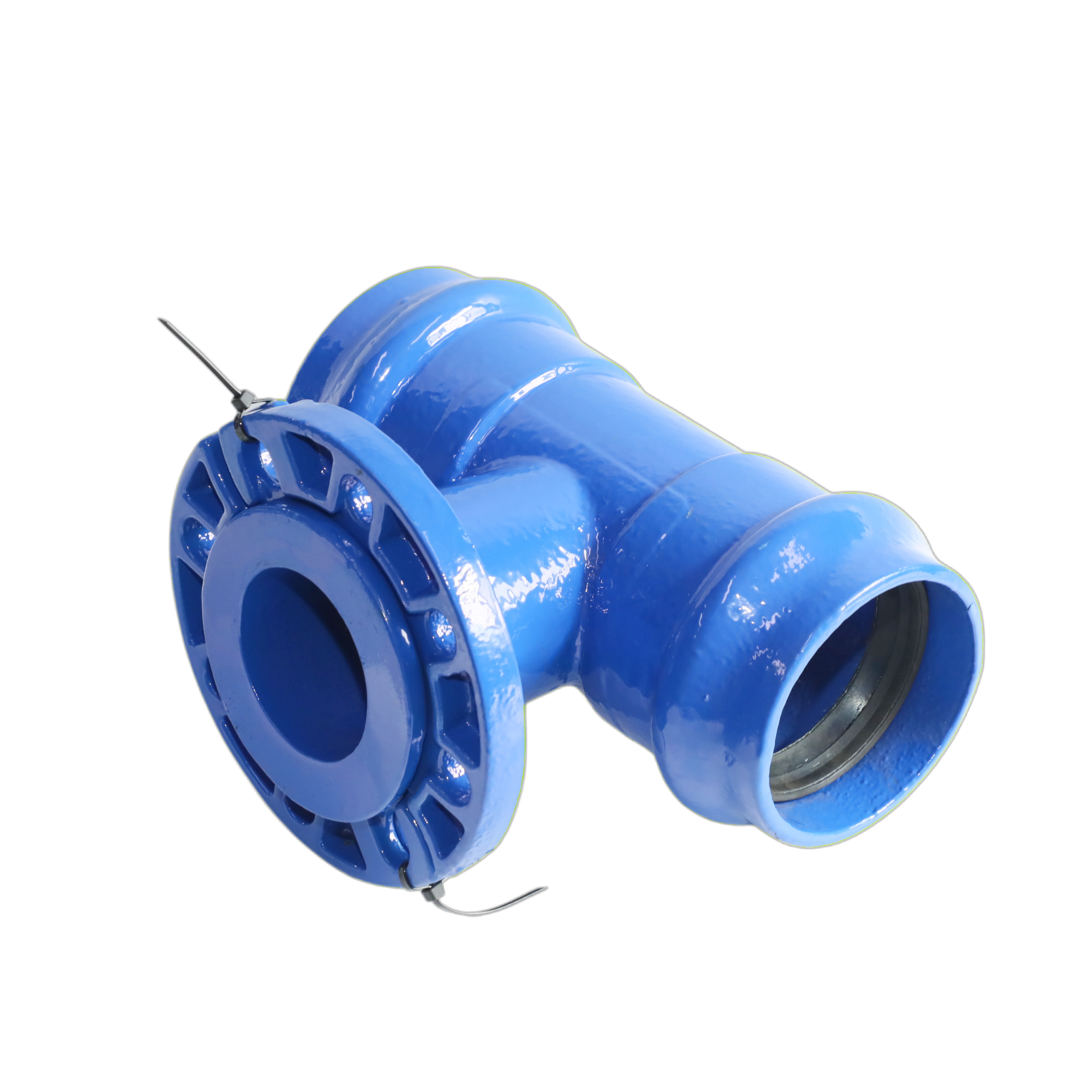

Tee a doppio bicchiere con flangia orientabile
Creare una derivazione a flangia libera su una condotta principale in PVC. Due bicchieri servono la condotta principale; la derivazione ha un’interfaccia flangiata separata.
Compatibilità del tubo
Tubo in PVC sul collegamento a bicchiere. Verificare il diametro esterno effettivo, la geometria del bicchiere e la configurazione della guarnizione.
Descrizione del prodotto
Creare una derivazione a flangia libera su una condotta principale in PVC.
Compatibilità del tubo
Tubo in PVC sul collegamento a bicchiere. Verificare il diametro esterno effettivo, la geometria del bicchiere e la configurazione della guarnizione.
Disposizione del collegamento
Condotta principale PVC a bicchieri → derivazione a flangia libera
Collegamento e selezione
Bicchieri della condotta principale
Specificare il diametro esterno della condotta principale e verificare entrambi i bicchieri con il sistema scelto.
Flangia della derivazione
Specificare dimensione nominale della derivazione e foratura della flangia separatamente dalla dimensione della condotta principale.
Geometria della derivazione

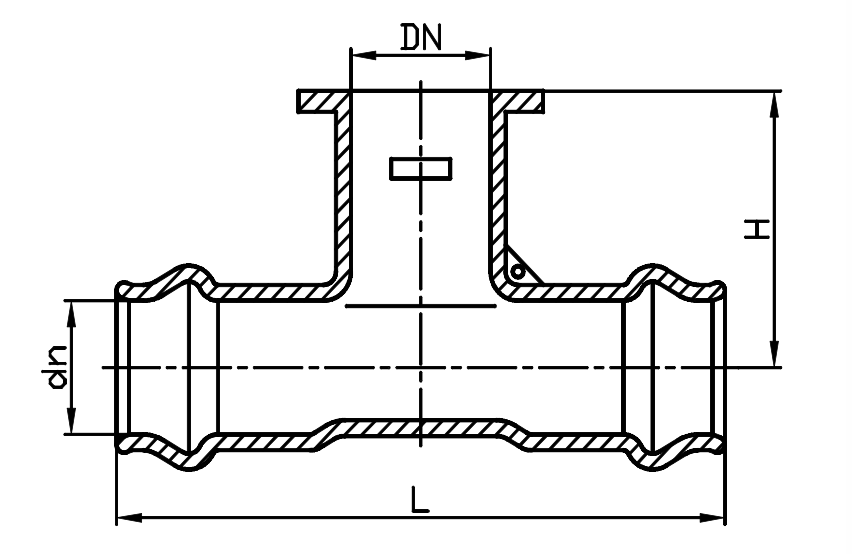

Usare il disegno del T a flangia libera per la posizione della derivazione e le dimensioni di installazione. Le diverse configurazioni dei T hanno tabelle dimensionali separate.

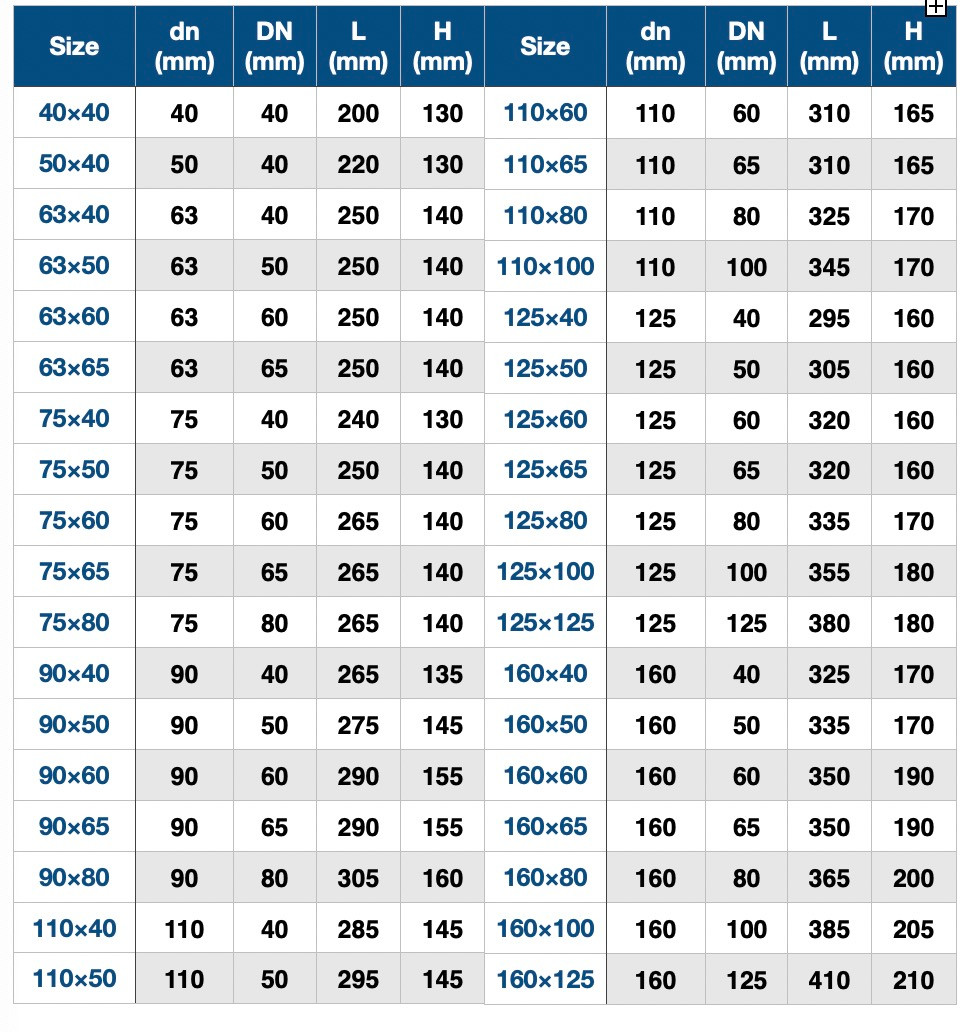

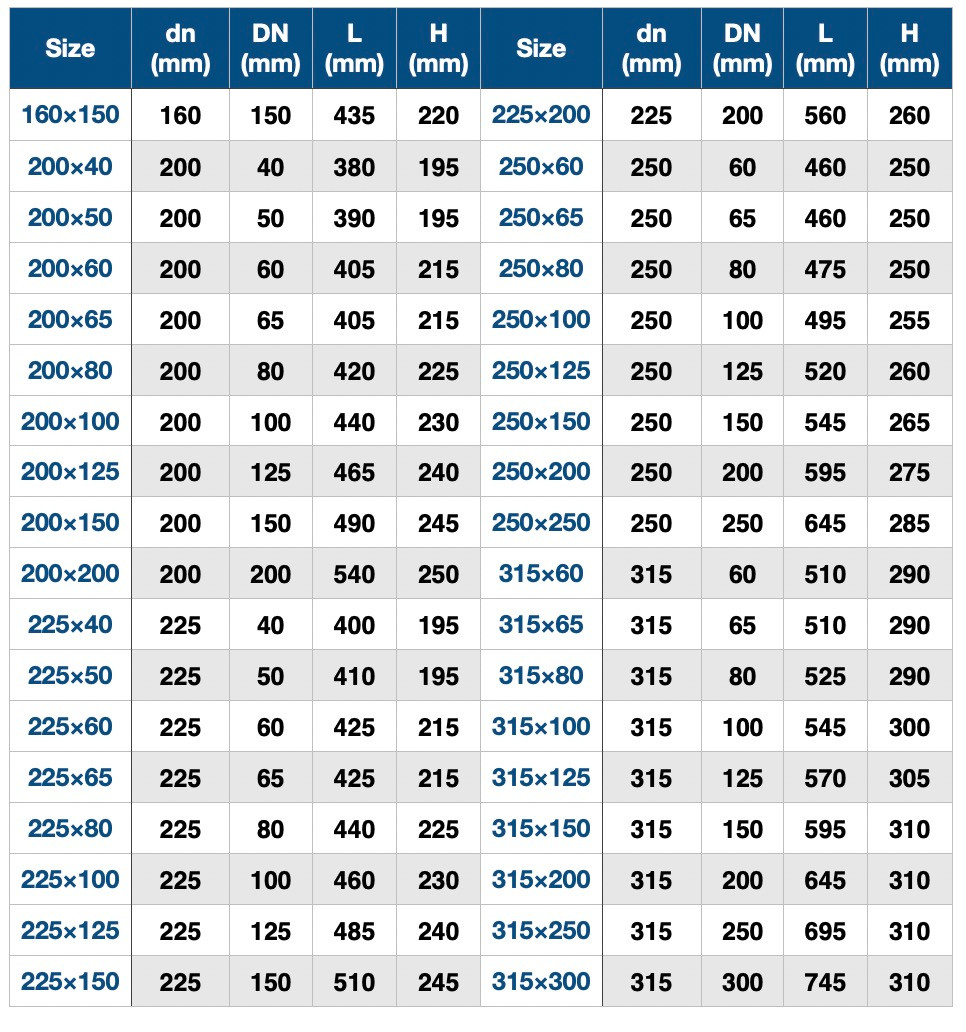

Dimensioni del catalogo
Fonte: AQUAFITTING PVC fitting 2022, page 6. I simboli dimensionali seguono il disegno originale corrispondente. Confermare la configurazione selezionata e le dimensioni attuali prima dell'ordine. — indica che il dato non è specificato nella fonte. Associare ogni simbolo dimensionale al disegno di questo prodotto.
| Misura | dn (mm) | DN (mm) | L (mm) | H (mm) |
|---|---|---|---|---|
| 40×40 | 40 | 40 | 200 | 130 |
| 50×40 | 50 | 40 | 220 | 130 |
| 63×40 | 63 | 40 | 250 | 140 |
| 63×50 | 63 | 50 | 250 | 140 |
| 63×60 | 63 | 60 | 250 | 140 |
| 63×65 | 63 | 65 | 250 | 140 |
| 75×40 | 75 | 40 | 240 | 130 |
| 75×50 | 75 | 50 | 250 | 140 |
| 75×60 | 75 | 60 | 265 | 140 |
| 75×65 | 75 | 65 | 265 | 140 |
| 75×80 | 75 | 80 | 265 | 140 |
| 90×40 | 90 | 40 | 265 | 135 |
| 90×50 | 90 | 50 | 275 | 145 |
| 90×60 | 90 | 60 | 290 | 155 |
| 90×65 | 90 | 65 | 290 | 155 |
| 90×80 | 90 | 80 | 305 | 160 |
| 110×40 | 110 | 40 | 285 | 145 |
| 110×50 | 110 | 50 | 295 | 145 |
| 110×60 | 110 | 60 | 310 | 165 |
| 110×65 | 110 | 65 | 310 | 165 |
| 110×80 | 110 | 80 | 325 | 170 |
| 110×100 | 110 | 100 | 345 | 170 |
| 125×40 | 125 | 40 | 295 | 160 |
| 125×50 | 125 | 50 | 305 | 160 |
| 125×60 | 125 | 60 | 320 | 160 |
| 125×65 | 125 | 65 | 320 | 160 |
| 125×80 | 125 | 80 | 335 | 170 |
| 125×100 | 125 | 100 | 355 | 180 |
| 125×125 | 125 | 125 | 380 | 180 |
| 160×40 | 160 | 40 | 325 | 170 |
| 160×50 | 160 | 50 | 335 | 170 |
| 160×60 | 160 | 60 | 350 | 190 |
| 160×65 | 160 | 65 | 350 | 190 |
| 160×80 | 160 | 80 | 365 | 200 |
| 160×100 | 160 | 100 | 385 | 205 |
| 160×125 | 160 | 125 | 410 | 210 |
| 160×150 | 160 | 150 | 435 | 220 |
| 200×40 | 200 | 40 | 380 | 195 |
| 200×50 | 200 | 50 | 390 | 195 |
| 200×60 | 200 | 60 | 405 | 215 |
| 200×65 | 200 | 65 | 405 | 215 |
| 200×80 | 200 | 80 | 420 | 225 |
| 200×100 | 200 | 100 | 440 | 230 |
| 200×125 | 200 | 125 | 465 | 240 |
| 200×150 | 200 | 150 | 490 | 245 |
| 200×200 | 200 | 200 | 540 | 250 |
| 225×40 | 225 | 40 | 400 | 195 |
| 225×50 | 225 | 50 | 410 | 195 |
| 225×60 | 225 | 60 | 425 | 215 |
| 225×65 | 225 | 65 | 425 | 215 |
| 225×80 | 225 | 80 | 440 | 225 |
| 225×100 | 225 | 100 | 460 | 230 |
| 225×125 | 225 | 125 | 485 | 240 |
| 225×150 | 225 | 150 | 510 | 245 |
| 225×200 | 225 | 200 | 560 | 260 |
| 250×60 | 250 | 60 | 460 | 250 |
| 250×65 | 250 | 65 | 460 | 250 |
| 250×80 | 250 | 80 | 475 | 250 |
| 250×100 | 250 | 100 | 495 | 255 |
| 250×125 | 250 | 125 | 520 | 260 |
| 250×150 | 250 | 150 | 545 | 265 |
| 250×200 | 250 | 200 | 595 | 275 |
| 250×250 | 250 | 250 | 645 | 285 |
| 315×60 | 315 | 60 | 510 | 290 |
| 315×65 | 315 | 65 | 510 | 290 |
| 315×80 | 315 | 80 | 525 | 290 |
| 315×100 | 315 | 100 | 545 | 300 |
| 315×125 | 315 | 125 | 570 | 305 |
| 315×150 | 315 | 150 | 595 | 310 |
| 315×200 | 315 | 200 | 645 | 310 |
| 315×250 | 315 | 250 | 695 | 310 |
| 315×300 | 315 | 300 | 745 | 310 |
Download tecnici
Richiedi i disegni e i documenti aggiornati per la configurazione selezionata.
Riferimenti storici del catalogo
Le immagini originali sono conservate di seguito. Confermare dimensioni, pressione, materiali e idoneità attuali della configurazione prima del preventivo.
Disegno / tabella / riferimento prodotto 1 · Disegno / tabella / riferimento prodotto 2 · Disegno / tabella / riferimento prodotto 3 · Disegno / tabella / riferimento prodotto 4 · Altra foto del catalogo 1 · Altra foto del catalogo 2 · Altra foto del catalogo 3 · Altra foto del catalogo 4 · Altra foto del catalogo 5 · Altra foto del catalogo 6
Domande frequenti sul prodotto
Cosa devo inviare per una richiesta relativa a Tee a doppio bicchiere con flangia orientabile?
Invii il DN/OD richiesto e le dimensioni principali e di derivazione o di ingresso e uscita, la pressione di esercizio, la foratura della flangia o i dati del bicchiere e del tubo, la quantità, la destinazione e i disegni o documenti necessari.
Quali riferimenti tecnici sono disponibili per Tee a doppio bicchiere con flangia orientabile?
La documentazione propria di Aquafitting proviene dal catalogo proprio PVC Fitting 2022, con righe dimensionali dn/DN, L e H specifiche del prodotto e un disegno proprio. Si tratta di documentazione storica per la selezione, da verificare rispetto alla richiesta attuale prima del preventivo.
Quali dettagli richiedono ancora conferma da Aquafitting?
Prima del preventivo, confermi la disponibilità attuale delle misure, la pressione di esercizio, il materiale, la guarnizione, il rivestimento, la foratura della flangia o l’interfaccia bicchiere/tubo, le dimensioni, la massa, l’applicabilità delle norme, i documenti e l’idoneità al progetto.
Selezione del prodotto
nome del prodotto; DN/OD richiesto e dimensioni principali e di derivazione o di ingresso e uscita; pressione di esercizio o classe di pressione; foratura della flangia o dati del bicchiere e del tubo; requisito di materiale e rivestimento; quantità; destinazione; documenti richiesti; disegno del progetto, se disponibile
