Boccola di riduzione a bicchiere
Ridurre la dimensione di collegamento in un assieme a bicchiere PVC. Selezionare la dimensione esatta del collegamento e il disegno del prodotto.
Compatibilità del tubo
Tubo in PVC sul collegamento a bicchiere. Verificare il diametro esterno effettivo, la geometria del bicchiere e la configurazione della guarnizione.
Descrizione del prodotto
Ridurre la dimensione di collegamento in un assieme a bicchiere PVC.
Compatibilità del tubo
Tubo in PVC sul collegamento a bicchiere. Verificare il diametro esterno effettivo, la geometria del bicchiere e la configurazione della guarnizione.
Disposizione del collegamento
Configurazione bicchiere maggiore → collegamento tubo minore
Collegamento e selezione
Accoppiamento della riduzione
Specificare il DN principale e il dn ridotto. Verificare il profilo della boccola e le dimensioni di inserimento con il bicchiere ricevente.
Accoppiamento del bicchiere
Verificare il diametro esterno con la configurazione di bicchiere scelta. Dimensione nominale e diametro esterno misurato si verificano separatamente.
Selezione dell’assieme
Usare il disegno e la riga dimensionale specifici del prodotto. Specificare guarnizione, condizioni di esercizio e quantità richiesta.
Dimensioni del catalogo

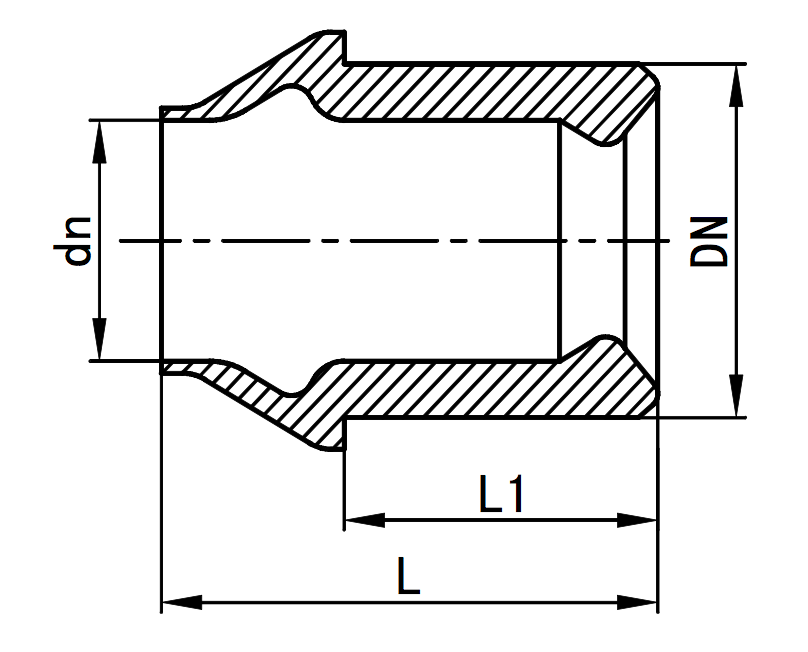

Fonte: AQUAFITTING PVC fitting 2022, page 10. I simboli dimensionali seguono il disegno del catalogo. Confermare le misure dei tubi selezionate prima dell'ordine.
| Misura | DN (mm) | dn (mm) | L (mm) | L1 (mm) |
|---|---|---|---|---|
| 63×50 | 63 | 50 | 120 | 80 |
| 75×50 | 75 | 50 | 140 | 100 |
| 75×63 | 75 | 63 | 140 | 100 |
| 90×63 | 90 | 63 | 155 | 105 |
| 90×75 | 90 | 75 | 155 | 110 |
| 110×63 | 110 | 63 | 165 | 120 |
| 110×75 | 110 | 75 | 165 | 120 |
| 110×90 | 110 | 90 | 170 | 120 |
| 160×90 | 160 | 90 | 190 | 130 |
| 160×110 | 160 | 110 | 190 | 135 |
| 200×110 | 200 | 110 | 220 | 150 |
| 200×160 | 200 | 160 | 220 | 150 |
| 250×160 | 250 | 160 | 240 | 175 |
| 250×200 | 250 | 200 | 240 | 175 |
Download tecnici
Richiedi i disegni e i documenti aggiornati per la configurazione selezionata.
Riferimenti storici del catalogo
Le immagini originali sono conservate di seguito. Confermare dimensioni, pressione, materiali e idoneità attuali della configurazione prima del preventivo.

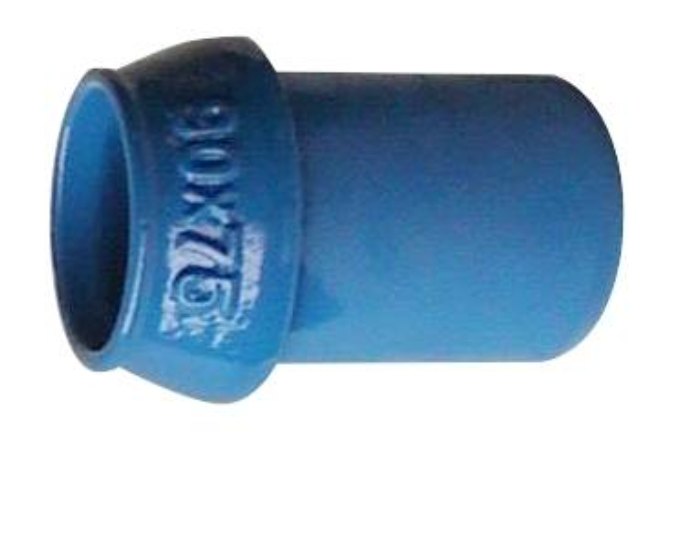

Disegno / tabella / riferimento prodotto 1 · Disegno / tabella / riferimento prodotto 2 · Disegno / tabella / riferimento prodotto 3 · Altra foto del catalogo 1 · Altra foto del catalogo 2 · Altra foto del catalogo 3 · Altra foto del catalogo 4 · Altra foto del catalogo 5 · Altra foto del catalogo 6 · Altra foto del catalogo 7
Domande frequenti sul prodotto
Cosa devo inviare per una richiesta relativa a Boccola di riduzione a bicchiere?
Invii il DN/OD richiesto e le dimensioni principali e di derivazione o di ingresso e uscita, la pressione di esercizio, la foratura della flangia o i dati del bicchiere e del tubo, la quantità, la destinazione e i disegni o documenti necessari.
Quali riferimenti tecnici sono disponibili per Boccola di riduzione a bicchiere?
La documentazione propria di Aquafitting proviene dal catalogo proprio PVC Fitting 2022, con righe dimensionali DN/dn, L e L1 specifiche del prodotto e un disegno proprio. Si tratta di documentazione storica per la selezione, da verificare rispetto alla richiesta attuale prima del preventivo.
Quali dettagli richiedono ancora conferma da Aquafitting?
Prima del preventivo, confermi la disponibilità attuale delle misure, la pressione di esercizio, il materiale, la guarnizione, il rivestimento, la foratura della flangia o l’interfaccia bicchiere/tubo, le dimensioni, la massa, l’applicabilità delle norme, i documenti e l’idoneità al progetto.
Selezione del prodotto
nome del prodotto; DN/OD richiesto e dimensioni principali e di derivazione o di ingresso e uscita; pressione di esercizio o classe di pressione; foratura della flangia o dati del bicchiere e del tubo; requisito di materiale e rivestimento; quantità; destinazione; documenti richiesti; disegno del progetto, se disponibile
