Tês com todas as conexões flangeadas

Name: All-Flanged Tees
Brand: AQUAFITTING

Criar uma derivação entre componentes flangeados da tubulação. Use o desenho específico do produto para verificar a disposição de instalação.

Interface de conexão
Conecta-se a um flange compatível. Selecione pelo DN do flange, furação, junta e condições de serviço; a interface flangeada não implica compatibilidade com todos os materiais de tubos.

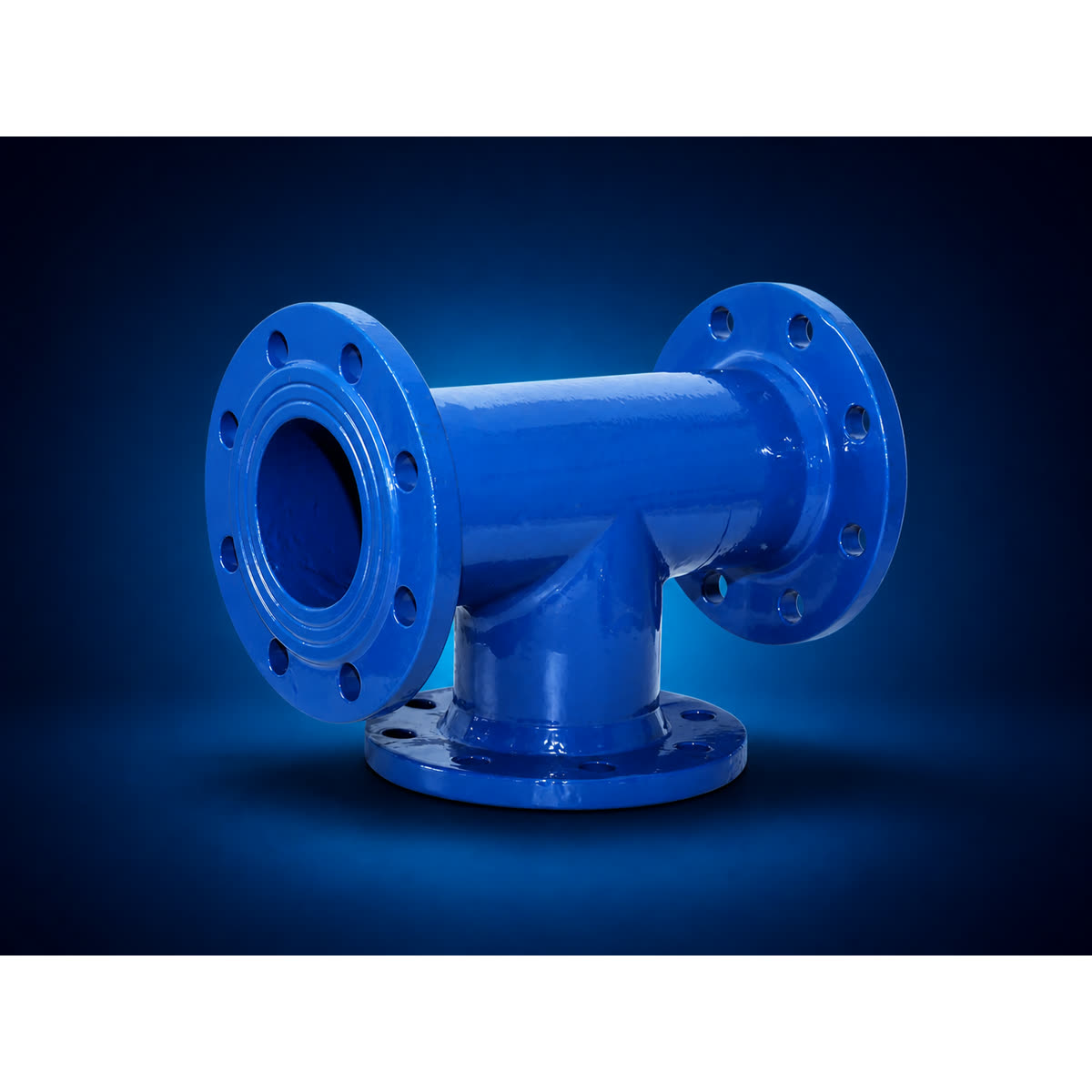

Vista do produto — AQUAFITTING Tês com todas as conexões flangeadas

Solicitar orçamento Resumo do produto · PDF · Inglês

Visão geral do produto

Criar uma derivação entre componentes flangeados da tubulação.

Interface de conexão

Conecta-se a um flange compatível. Selecione pelo DN do flange, furação, junta e condições de serviço; a interface flangeada não implica compatibilidade com todos os materiais de tubos.

Disposição da conexão

Linha principal flangeada → derivação flangeada

Solicitar orçamento

Conexão e seleção

Linha principal e derivação

Especifique separadamente o DN principal e o dn da derivação. Use o desenho do tê e a linha dimensional correspondente.

Interface flangeada

Verifique o DN e a furação do flange com o componente conectado. Selecione junta e parafusos para o conjunto especificado.

Dimensões e instalação

Consulte o desenho específico para comprimentos e folgas necessários. Confirme a aplicabilidade atual da pressão e os tamanhos disponíveis para o projeto.

Solicitar orçamento

Dimensões do catálogo

Fonte: AQUAFITTING fixed-flange and T-type joint catalogue, page 22–25. Os símbolos dimensionais seguem o desenho de origem correspondente. Confirme a configuração selecionada e as dimensões atuais antes do pedido.

Tês com todas as conexões flangeadas — Dimensões do catálogo
DN × dn	T	L	t	H
80 × 80	7.0	330	7.0	165
100 × 80	7.2	360	7.0	175
100 × 100	7.2	360	7.2	180
150 × 80	7.8	440	7.0	205
150 × 100	7.8	440	7.2	210
150 × 150	7.8	440	7.8	220
200 × 80	8.4	520	7.0	235
200 × 100	8.4	520	7.2	240
200 × 150	8.4	520	7.8	250
200 × 200	8.4	520	8.4	260
250 × 80	9.0	700	7.0	270
250 × 100	9.0	700	7.2	275
250 × 150	9.0	700	7.8	300
250 × 200	9.0	700	8.4	325
250 × 250	9.0	700	9.0	350
300 × 100	9.6	800	7.2	300
300 × 150	9.6	800	7.8	325
300 × 200	9.6	800	8.4	350
300 × 250	9.6	800	9.0	375
300 × 300	9.6	800	9.6	400
350 × 100	10.2	850	7.2	325
350 × 150	10.2	850	7.8	325
350 × 200	10.2	850	8.4	325
350 × 250	10.2	850	9.0	325
350 × 300	10.2	850	9.6	425
350 × 350	10.2	850	10.2	425
400 × 100	10.8	900	7.2	350
400 × 150	10.8	900	7.8	350
400 × 200	10.8	900	8.4	350
400 × 250	10.8	900	9.0	350
400 × 300	10.8	900	9.6	450
400 × 350	10.8	900	10.2	450
400 × 400	10.8	900	10.8	450
450 × 100	11.4	950	7.2	375
450 × 150	11.4	950	7.8	375
450 × 200	11.4	950	8.4	375
450 × 250	11.4	950	9.0	375
450 × 300	11.4	950	9.6	475
450 × 350	11.4	950	10.2	475
450 × 400	11.4	950	10.8	475
450 × 450	11.4	950	11.4	475
500 × 100	12.0	1000	7.2	400
500 × 150	12.0	1000	7.8	400
500 × 200	12.0	1000	8.4	400
500 × 250	12.0	1000	9.0	400
500 × 300	12.0	1000	9.6	500
500 × 350	12.0	1000	10.2	500
500 × 400	12.0	1000	10.8	500
500 × 450	12.0	1000	11.4	500
500 × 500	12.0	1000	12.0	500
600 × 100	13.2	1100	7.2	450
600 × 150	13.2	1100	7.8	450
600 × 200	13.2	1100	8.4	450
600 × 250	13.2	1100	9.0	450
600 × 300	13.2	1100	9.6	550
600 × 350	13.2	1100	10.2	550
600 × 400	13.2	1100	10.8	550
600 × 450	13.2	1100	11.4	550
600 × 500	13.2	1100	12.0	550
600 × 600	13.2	1100	13.2	550
700 × 100	14.4	540	7.2	510
700 × 150	14.4	595	7.8	515
700 × 200	14.4	650	8.4	525
700 × 300	14.4	760	9.6	540
700 × 400	14.4	870	10.8	555
700 × 500	14.4	980	12.0	570
700 × 600	14.4	1200	13.2	585
700 × 700	14.4	1200	14.4	600
800 × 100	15.6	580	7.2	570
800 × 150	15.6	635	7.8	575
800 × 200	15.6	690	8.4	585
800 × 300	15.6	800	9.6	600
800 × 400	15.6	910	10.8	615
800 × 500	15.6	1020	12.0	630
800 × 600	15.6	1350	13.2	645
800 × 700	15.6	1350	14.4	660
800 × 800	15.6	1350	15.6	675
900 × 100	16.8	620	7.2	630
900 × 150	16.8	675	7.8	635
900 × 200	16.8	730	8.4	645
900 × 300	16.8	840	9.6	660
900 × 400	16.8	950	10.8	675
900 × 500	16.8	1060	12.0	690
900 × 600	16.8	1500	13.2	705
900 × 700	16.8	1500	14.4	720
900 × 800	16.8	1500	15.6	735
900 × 900	16.8	1500	16.8	750
1000 × 100	18.0	660	7.2	690
1000 × 150	18.0	715	7.8	695
1000 × 200	18.0	770	8.4	705
1000 × 300	18.0	880	9.6	720
1000 × 400	18.0	990	10.8	735
1000 × 500	18.0	1100	12.0	750
1000 × 600	18.0	1650	13.2	765
1000 × 700	18.0	1650	14.4	780
1000 × 800	18.0	1650	15.6	795
1000 × 900	18.0	1650	16.8	810
1000 × 1000	18.0	1650	18.0	825
1100 × 400	19.2	1030	10.8	795
1100 × 600	19.2	1800	13.2	825
1100 × 800	19.2	1800	15.6	855
1100 × 1000	19.2	1800	18.0	885
1100 × 1100	19.2	1800	19.2	900
1200 × 100	20.4	660	7.2	810
1200 × 150	20.4	715	7.8	815
1200 × 200	20.4	775	8.4	825
1200 × 300	20.4	890	9.6	840
1200 × 400	20.4	1010	10.8	855
1200 × 500	20.4	1125	12.0	870
1200 × 600	20.4	1240	13.2	885
1200 × 700	20.4	1355	14.4	900
1200 × 800	20.4	1470	15.6	915
1200 × 900	20.4	1585	16.8	930
1200 × 1000	20.4	1700	18.0	945
1200 × 1200	20.4	1935	20.4	975
1400 × 100	22.8	970	7.2	905
1400 × 200	22.8	1085	8.4	920
1400 × 400	22.8	1315	10.8	950
1400 × 600	22.8	1550	13.2	980
1400 × 800	22.8	1780	15.6	1010
1400 × 1000	22.8	2015	18.0	1040
1400 × 1200	22.8	2245	20.4	1070
1400 × 1400	22.8	2480	22.8	1100
1600 × 100	25.2	1020	7.2	1015
1600 × 200	25.2	1135	8.4	1030
1600 × 400	25.2	1370	10.8	1060
1600 × 600	25.2	1600	13.2	1090
1600 × 800	25.2	1835	15.6	1120
1600 × 1000	25.2	2063	18.0	1150
1600 × 1200	25.2	2300	20.4	1180
1600 × 1400	25.2	2535	22.8	1210
1600 × 1600	25.2	2765	25.2	1240
1800 × 100	27.6	1075	7.2	1125
1800 × 200	27.6	1190	8.4	1140
1800 × 400	27.6	1420	10.8	1170
1800 × 600	27.6	1655	13.2	1200
1800 × 800	27.6	1885	15.6	1230
1800 × 1000	27.6	2120	18.0	1260
1800 × 1200	27.6	2355	20.4	1290
1800 × 1400	27.6	2585	22.8	1320
1800 × 1600	27.6	2820	25.2	1350
1800 × 1800	27.6	3050	27.6	1380
2000 × 200	30	1235	8.4	1250
2000 × 400	30	1470	10.8	1280
2000 × 600	30	1705	13.2	1310
2000 × 800	30	1935	15.6	1340
2000 × 1000	30	2170	18.0	1370
2000 × 1200	30	2400	20.4	1400
2000 × 1400	30	2635	22.8	1430
2000 × 1600	30	2865	25.2	1460
2000 × 1800	30	3100	27.6	1490
2000 × 2000	30	3330	30	1520

Downloads técnicos

Resumo do produto · PDF · Inglês

Catálogos e downloads

Perguntas frequentes sobre o produto

O que devo enviar em uma consulta sobre Tês com todas as conexões flangeadas?

Envie o DN/OD requerido e as dimensões principais e de derivação ou de entrada e saída, a pressão de trabalho, a furação do flange ou os dados da bolsa e do tubo, a quantidade, o destino e os desenhos ou documentos necessários.

Quais referências técnicas estão disponíveis para Tês com todas as conexões flangeadas?

A documentação própria da Aquafitting provém das páginas 22-25 do catálogo próprio de flanges fixos ISO2531, com linhas DN x dn, T, L, t e H, colunas de massa denominadas PN10, PN16 e PN25 e um desenho de tê. Trata-se de documentação histórica para seleção, que deve ser verificada para a consulta atual antes da cotação.

Quais detalhes ainda exigem confirmação da Aquafitting?

Antes da cotação, confirme a disponibilidade atual das medidas, a pressão de trabalho, o material, a vedação, o revestimento, a furação do flange ou a interface bolsa/tubo, as dimensões, a massa, a aplicabilidade das normas, os documentos e a adequação ao projeto.

Seleção do produto

nome do produto; DN/OD requerido e dimensões principais e de derivação ou de entrada e saída; pressão de trabalho ou classe de pressão; furação do flange ou dados da bolsa e do tubo; requisito de material e revestimento; quantidade; destino; documentos requeridos; desenho do projeto, se disponível

Solicitar orçamento

All-Flanged Tees

Criar uma derivação entre componentes flangeados da tubulação. Use o desenho específico do produto para verificar a disposição de instalação.

Resumo do produto · PDF · Inglês

Solicitar orçamento

Visão geral · Especificações · Downloads

Overview

Dimensões do catálogo

DN × dn	T	L	t	H
80 × 80	7.0	330	7.0	165
100 × 80	7.2	360	7.0	175
100 × 100	7.2	360	7.2	180
150 × 80	7.8	440	7.0	205
150 × 100	7.8	440	7.2	210
150 × 150	7.8	440	7.8	220
200 × 80	8.4	520	7.0	235
200 × 100	8.4	520	7.2	240
200 × 150	8.4	520	7.8	250
200 × 200	8.4	520	8.4	260
250 × 80	9.0	700	7.0	270
250 × 100	9.0	700	7.2	275
250 × 150	9.0	700	7.8	300
250 × 200	9.0	700	8.4	325
250 × 250	9.0	700	9.0	350
300 × 100	9.6	800	7.2	300
300 × 150	9.6	800	7.8	325
300 × 200	9.6	800	8.4	350
300 × 250	9.6	800	9.0	375
300 × 300	9.6	800	9.6	400
350 × 100	10.2	850	7.2	325
350 × 150	10.2	850	7.8	325
350 × 200	10.2	850	8.4	325
350 × 250	10.2	850	9.0	325
350 × 300	10.2	850	9.6	425
350 × 350	10.2	850	10.2	425
400 × 100	10.8	900	7.2	350
400 × 150	10.8	900	7.8	350
400 × 200	10.8	900	8.4	350
400 × 250	10.8	900	9.0	350
400 × 300	10.8	900	9.6	450
400 × 350	10.8	900	10.2	450
400 × 400	10.8	900	10.8	450
450 × 100	11.4	950	7.2	375
450 × 150	11.4	950	7.8	375
450 × 200	11.4	950	8.4	375
450 × 250	11.4	950	9.0	375
450 × 300	11.4	950	9.6	475
450 × 350	11.4	950	10.2	475
450 × 400	11.4	950	10.8	475
450 × 450	11.4	950	11.4	475
500 × 100	12.0	1000	7.2	400
500 × 150	12.0	1000	7.8	400
500 × 200	12.0	1000	8.4	400
500 × 250	12.0	1000	9.0	400
500 × 300	12.0	1000	9.6	500
500 × 350	12.0	1000	10.2	500
500 × 400	12.0	1000	10.8	500
500 × 450	12.0	1000	11.4	500
500 × 500	12.0	1000	12.0	500
600 × 100	13.2	1100	7.2	450
600 × 150	13.2	1100	7.8	450
600 × 200	13.2	1100	8.4	450
600 × 250	13.2	1100	9.0	450
600 × 300	13.2	1100	9.6	550
600 × 350	13.2	1100	10.2	550
600 × 400	13.2	1100	10.8	550
600 × 450	13.2	1100	11.4	550
600 × 500	13.2	1100	12.0	550
600 × 600	13.2	1100	13.2	550
700 × 100	14.4	540	7.2	510
700 × 150	14.4	595	7.8	515
700 × 200	14.4	650	8.4	525
700 × 300	14.4	760	9.6	540
700 × 400	14.4	870	10.8	555
700 × 500	14.4	980	12.0	570
700 × 600	14.4	1200	13.2	585
700 × 700	14.4	1200	14.4	600
800 × 100	15.6	580	7.2	570
800 × 150	15.6	635	7.8	575
800 × 200	15.6	690	8.4	585
800 × 300	15.6	800	9.6	600
800 × 400	15.6	910	10.8	615
800 × 500	15.6	1020	12.0	630
800 × 600	15.6	1350	13.2	645
800 × 700	15.6	1350	14.4	660
800 × 800	15.6	1350	15.6	675
900 × 100	16.8	620	7.2	630
900 × 150	16.8	675	7.8	635
900 × 200	16.8	730	8.4	645
900 × 300	16.8	840	9.6	660
900 × 400	16.8	950	10.8	675
900 × 500	16.8	1060	12.0	690
900 × 600	16.8	1500	13.2	705
900 × 700	16.8	1500	14.4	720
900 × 800	16.8	1500	15.6	735
900 × 900	16.8	1500	16.8	750
1000 × 100	18.0	660	7.2	690
1000 × 150	18.0	715	7.8	695
1000 × 200	18.0	770	8.4	705
1000 × 300	18.0	880	9.6	720
1000 × 400	18.0	990	10.8	735
1000 × 500	18.0	1100	12.0	750
1000 × 600	18.0	1650	13.2	765
1000 × 700	18.0	1650	14.4	780
1000 × 800	18.0	1650	15.6	795
1000 × 900	18.0	1650	16.8	810
1000 × 1000	18.0	1650	18.0	825
1100 × 400	19.2	1030	10.8	795
1100 × 600	19.2	1800	13.2	825
1100 × 800	19.2	1800	15.6	855
1100 × 1000	19.2	1800	18.0	885
1100 × 1100	19.2	1800	19.2	900
1200 × 100	20.4	660	7.2	810
1200 × 150	20.4	715	7.8	815
1200 × 200	20.4	775	8.4	825
1200 × 300	20.4	890	9.6	840
1200 × 400	20.4	1010	10.8	855
1200 × 500	20.4	1125	12.0	870
1200 × 600	20.4	1240	13.2	885
1200 × 700	20.4	1355	14.4	900
1200 × 800	20.4	1470	15.6	915
1200 × 900	20.4	1585	16.8	930
1200 × 1000	20.4	1700	18.0	945
1200 × 1200	20.4	1935	20.4	975
1400 × 100	22.8	970	7.2	905
1400 × 200	22.8	1085	8.4	920
1400 × 400	22.8	1315	10.8	950
1400 × 600	22.8	1550	13.2	980
1400 × 800	22.8	1780	15.6	1010
1400 × 1000	22.8	2015	18.0	1040
1400 × 1200	22.8	2245	20.4	1070
1400 × 1400	22.8	2480	22.8	1100
1600 × 100	25.2	1020	7.2	1015
1600 × 200	25.2	1135	8.4	1030
1600 × 400	25.2	1370	10.8	1060
1600 × 600	25.2	1600	13.2	1090
1600 × 800	25.2	1835	15.6	1120
1600 × 1000	25.2	2063	18.0	1150
1600 × 1200	25.2	2300	20.4	1180
1600 × 1400	25.2	2535	22.8	1210
1600 × 1600	25.2	2765	25.2	1240
1800 × 100	27.6	1075	7.2	1125
1800 × 200	27.6	1190	8.4	1140
1800 × 400	27.6	1420	10.8	1170
1800 × 600	27.6	1655	13.2	1200
1800 × 800	27.6	1885	15.6	1230
1800 × 1000	27.6	2120	18.0	1260
1800 × 1200	27.6	2355	20.4	1290
1800 × 1400	27.6	2585	22.8	1320
1800 × 1600	27.6	2820	25.2	1350
1800 × 1800	27.6	3050	27.6	1380
2000 × 200	30	1235	8.4	1250
2000 × 400	30	1470	10.8	1280
2000 × 600	30	1705	13.2	1310
2000 × 800	30	1935	15.6	1340
2000 × 1000	30	2170	18.0	1370
2000 × 1200	30	2400	20.4	1400
2000 × 1400	30	2635	22.8	1430
2000 × 1600	30	2865	25.2	1460
2000 × 1800	30	3100	27.6	1490
2000 × 2000	30	3330	30	1520

80 × 80

T: 7.0 · L: 330 · t: 7.0 · H: 165

100 × 80

T: 7.2 · L: 360 · t: 7.0 · H: 175

100 × 100

T: 7.2 · L: 360 · t: 7.2 · H: 180

150 × 80

T: 7.8 · L: 440 · t: 7.0 · H: 205

150 × 100

T: 7.8 · L: 440 · t: 7.2 · H: 210

150 × 150

T: 7.8 · L: 440 · t: 7.8 · H: 220

200 × 80

T: 8.4 · L: 520 · t: 7.0 · H: 235

200 × 100

T: 8.4 · L: 520 · t: 7.2 · H: 240

200 × 150

T: 8.4 · L: 520 · t: 7.8 · H: 250

200 × 200

T: 8.4 · L: 520 · t: 8.4 · H: 260

250 × 80

T: 9.0 · L: 700 · t: 7.0 · H: 270

250 × 100

T: 9.0 · L: 700 · t: 7.2 · H: 275

250 × 150

T: 9.0 · L: 700 · t: 7.8 · H: 300

250 × 200

T: 9.0 · L: 700 · t: 8.4 · H: 325

250 × 250

T: 9.0 · L: 700 · t: 9.0 · H: 350

300 × 100

T: 9.6 · L: 800 · t: 7.2 · H: 300

300 × 150

T: 9.6 · L: 800 · t: 7.8 · H: 325

300 × 200

T: 9.6 · L: 800 · t: 8.4 · H: 350

300 × 250

T: 9.6 · L: 800 · t: 9.0 · H: 375

300 × 300

T: 9.6 · L: 800 · t: 9.6 · H: 400

350 × 100

T: 10.2 · L: 850 · t: 7.2 · H: 325

350 × 150

T: 10.2 · L: 850 · t: 7.8 · H: 325

350 × 200

T: 10.2 · L: 850 · t: 8.4 · H: 325

350 × 250

T: 10.2 · L: 850 · t: 9.0 · H: 325

350 × 300

T: 10.2 · L: 850 · t: 9.6 · H: 425

350 × 350

T: 10.2 · L: 850 · t: 10.2 · H: 425

400 × 100

T: 10.8 · L: 900 · t: 7.2 · H: 350

400 × 150

T: 10.8 · L: 900 · t: 7.8 · H: 350

400 × 200

T: 10.8 · L: 900 · t: 8.4 · H: 350

400 × 250

T: 10.8 · L: 900 · t: 9.0 · H: 350

400 × 300

T: 10.8 · L: 900 · t: 9.6 · H: 450

400 × 350

T: 10.8 · L: 900 · t: 10.2 · H: 450

400 × 400

T: 10.8 · L: 900 · t: 10.8 · H: 450

450 × 100

T: 11.4 · L: 950 · t: 7.2 · H: 375

450 × 150

T: 11.4 · L: 950 · t: 7.8 · H: 375

450 × 200

T: 11.4 · L: 950 · t: 8.4 · H: 375

450 × 250

T: 11.4 · L: 950 · t: 9.0 · H: 375

450 × 300

T: 11.4 · L: 950 · t: 9.6 · H: 475

450 × 350

T: 11.4 · L: 950 · t: 10.2 · H: 475

450 × 400

T: 11.4 · L: 950 · t: 10.8 · H: 475

450 × 450

T: 11.4 · L: 950 · t: 11.4 · H: 475

500 × 100

T: 12.0 · L: 1000 · t: 7.2 · H: 400

500 × 150

T: 12.0 · L: 1000 · t: 7.8 · H: 400

500 × 200

T: 12.0 · L: 1000 · t: 8.4 · H: 400

500 × 250

T: 12.0 · L: 1000 · t: 9.0 · H: 400

500 × 300

T: 12.0 · L: 1000 · t: 9.6 · H: 500

500 × 350

T: 12.0 · L: 1000 · t: 10.2 · H: 500

500 × 400

T: 12.0 · L: 1000 · t: 10.8 · H: 500

500 × 450

T: 12.0 · L: 1000 · t: 11.4 · H: 500

500 × 500

T: 12.0 · L: 1000 · t: 12.0 · H: 500

600 × 100

T: 13.2 · L: 1100 · t: 7.2 · H: 450

600 × 150

T: 13.2 · L: 1100 · t: 7.8 · H: 450

600 × 200

T: 13.2 · L: 1100 · t: 8.4 · H: 450

600 × 250

T: 13.2 · L: 1100 · t: 9.0 · H: 450

600 × 300

T: 13.2 · L: 1100 · t: 9.6 · H: 550

600 × 350

T: 13.2 · L: 1100 · t: 10.2 · H: 550

600 × 400

T: 13.2 · L: 1100 · t: 10.8 · H: 550

600 × 450

T: 13.2 · L: 1100 · t: 11.4 · H: 550

600 × 500

T: 13.2 · L: 1100 · t: 12.0 · H: 550

600 × 600

T: 13.2 · L: 1100 · t: 13.2 · H: 550

700 × 100

T: 14.4 · L: 540 · t: 7.2 · H: 510

700 × 150

T: 14.4 · L: 595 · t: 7.8 · H: 515

700 × 200

T: 14.4 · L: 650 · t: 8.4 · H: 525

700 × 300

T: 14.4 · L: 760 · t: 9.6 · H: 540

700 × 400

T: 14.4 · L: 870 · t: 10.8 · H: 555

700 × 500

T: 14.4 · L: 980 · t: 12.0 · H: 570

700 × 600

T: 14.4 · L: 1200 · t: 13.2 · H: 585

700 × 700

T: 14.4 · L: 1200 · t: 14.4 · H: 600

800 × 100

T: 15.6 · L: 580 · t: 7.2 · H: 570

800 × 150

T: 15.6 · L: 635 · t: 7.8 · H: 575

800 × 200

T: 15.6 · L: 690 · t: 8.4 · H: 585

800 × 300

T: 15.6 · L: 800 · t: 9.6 · H: 600

800 × 400

T: 15.6 · L: 910 · t: 10.8 · H: 615

800 × 500

T: 15.6 · L: 1020 · t: 12.0 · H: 630

800 × 600

T: 15.6 · L: 1350 · t: 13.2 · H: 645

800 × 700

T: 15.6 · L: 1350 · t: 14.4 · H: 660

800 × 800

T: 15.6 · L: 1350 · t: 15.6 · H: 675

900 × 100

T: 16.8 · L: 620 · t: 7.2 · H: 630

900 × 150

T: 16.8 · L: 675 · t: 7.8 · H: 635

900 × 200

T: 16.8 · L: 730 · t: 8.4 · H: 645

900 × 300

T: 16.8 · L: 840 · t: 9.6 · H: 660

900 × 400

T: 16.8 · L: 950 · t: 10.8 · H: 675

900 × 500

T: 16.8 · L: 1060 · t: 12.0 · H: 690

900 × 600

T: 16.8 · L: 1500 · t: 13.2 · H: 705

900 × 700

T: 16.8 · L: 1500 · t: 14.4 · H: 720

900 × 800

T: 16.8 · L: 1500 · t: 15.6 · H: 735

900 × 900

T: 16.8 · L: 1500 · t: 16.8 · H: 750

1000 × 100

T: 18.0 · L: 660 · t: 7.2 · H: 690

1000 × 150

T: 18.0 · L: 715 · t: 7.8 · H: 695

1000 × 200

T: 18.0 · L: 770 · t: 8.4 · H: 705

1000 × 300

T: 18.0 · L: 880 · t: 9.6 · H: 720

1000 × 400

T: 18.0 · L: 990 · t: 10.8 · H: 735

1000 × 500

T: 18.0 · L: 1100 · t: 12.0 · H: 750

1000 × 600

T: 18.0 · L: 1650 · t: 13.2 · H: 765

1000 × 700

T: 18.0 · L: 1650 · t: 14.4 · H: 780

1000 × 800

T: 18.0 · L: 1650 · t: 15.6 · H: 795

1000 × 900

T: 18.0 · L: 1650 · t: 16.8 · H: 810

1000 × 1000

T: 18.0 · L: 1650 · t: 18.0 · H: 825

1100 × 400

T: 19.2 · L: 1030 · t: 10.8 · H: 795

1100 × 600

T: 19.2 · L: 1800 · t: 13.2 · H: 825

1100 × 800

T: 19.2 · L: 1800 · t: 15.6 · H: 855

1100 × 1000

T: 19.2 · L: 1800 · t: 18.0 · H: 885

1100 × 1100

T: 19.2 · L: 1800 · t: 19.2 · H: 900

1200 × 100

T: 20.4 · L: 660 · t: 7.2 · H: 810

1200 × 150

T: 20.4 · L: 715 · t: 7.8 · H: 815

1200 × 200

T: 20.4 · L: 775 · t: 8.4 · H: 825

1200 × 300

T: 20.4 · L: 890 · t: 9.6 · H: 840

1200 × 400

T: 20.4 · L: 1010 · t: 10.8 · H: 855

1200 × 500

T: 20.4 · L: 1125 · t: 12.0 · H: 870

1200 × 600

T: 20.4 · L: 1240 · t: 13.2 · H: 885

1200 × 700

T: 20.4 · L: 1355 · t: 14.4 · H: 900

1200 × 800

T: 20.4 · L: 1470 · t: 15.6 · H: 915

1200 × 900

T: 20.4 · L: 1585 · t: 16.8 · H: 930

1200 × 1000

T: 20.4 · L: 1700 · t: 18.0 · H: 945

1200 × 1200

T: 20.4 · L: 1935 · t: 20.4 · H: 975

1400 × 100

T: 22.8 · L: 970 · t: 7.2 · H: 905

1400 × 200

T: 22.8 · L: 1085 · t: 8.4 · H: 920

1400 × 400

T: 22.8 · L: 1315 · t: 10.8 · H: 950

1400 × 600

T: 22.8 · L: 1550 · t: 13.2 · H: 980

1400 × 800

T: 22.8 · L: 1780 · t: 15.6 · H: 1010

1400 × 1000

T: 22.8 · L: 2015 · t: 18.0 · H: 1040

1400 × 1200

T: 22.8 · L: 2245 · t: 20.4 · H: 1070

1400 × 1400

T: 22.8 · L: 2480 · t: 22.8 · H: 1100

1600 × 100

T: 25.2 · L: 1020 · t: 7.2 · H: 1015

1600 × 200

T: 25.2 · L: 1135 · t: 8.4 · H: 1030

1600 × 400

T: 25.2 · L: 1370 · t: 10.8 · H: 1060

1600 × 600

T: 25.2 · L: 1600 · t: 13.2 · H: 1090

1600 × 800

T: 25.2 · L: 1835 · t: 15.6 · H: 1120

1600 × 1000

T: 25.2 · L: 2063 · t: 18.0 · H: 1150

1600 × 1200

T: 25.2 · L: 2300 · t: 20.4 · H: 1180

1600 × 1400

T: 25.2 · L: 2535 · t: 22.8 · H: 1210

1600 × 1600

T: 25.2 · L: 2765 · t: 25.2 · H: 1240

1800 × 100

T: 27.6 · L: 1075 · t: 7.2 · H: 1125

1800 × 200

T: 27.6 · L: 1190 · t: 8.4 · H: 1140

1800 × 400

T: 27.6 · L: 1420 · t: 10.8 · H: 1170

1800 × 600

T: 27.6 · L: 1655 · t: 13.2 · H: 1200

1800 × 800

T: 27.6 · L: 1885 · t: 15.6 · H: 1230

1800 × 1000

T: 27.6 · L: 2120 · t: 18.0 · H: 1260

1800 × 1200

T: 27.6 · L: 2355 · t: 20.4 · H: 1290

1800 × 1400

T: 27.6 · L: 2585 · t: 22.8 · H: 1320

1800 × 1600

T: 27.6 · L: 2820 · t: 25.2 · H: 1350

1800 × 1800

T: 27.6 · L: 3050 · t: 27.6 · H: 1380

2000 × 200

T: 30 · L: 1235 · t: 8.4 · H: 1250

2000 × 400

T: 30 · L: 1470 · t: 10.8 · H: 1280

2000 × 600

T: 30 · L: 1705 · t: 13.2 · H: 1310

2000 × 800

T: 30 · L: 1935 · t: 15.6 · H: 1340

2000 × 1000

T: 30 · L: 2170 · t: 18.0 · H: 1370

2000 × 1200

T: 30 · L: 2400 · t: 20.4 · H: 1400

2000 × 1400

T: 30 · L: 2635 · t: 22.8 · H: 1430

2000 × 1600

T: 30 · L: 2865 · t: 25.2 · H: 1460

2000 × 1800

T: 30 · L: 3100 · t: 27.6 · H: 1490

2000 × 2000

T: 30 · L: 3330 · t: 30 · H: 1520

Enviar uma consulta

Visão geral do produto

Criar uma derivação entre componentes flangeados da tubulação.

Interface de conexão

Conecta-se a um flange compatível. Selecione pelo DN do flange, furação, junta e condições de serviço; a interface flangeada não implica compatibilidade com todos os materiais de tubos.

Disposição da conexão

Linha principal flangeada → derivação flangeada

Solicitar orçamento

Referências técnicas

Source: owned ISO2531 fixed-flange catalogue pages 22-25. Historical catalogue rows support selection only. Current offerability, exact size combination, pressure, material, gasket, coating, drilling/connection dimensions, mass, standard applicability and project suitability require Aquafitting confirmation.

Solicitar orçamento

No drawing image is assigned in Wix; request the owned All-Flanged Tees catalogue drawing for technical review.

No specification-table image is assigned in Wix; request the owned All-Flanged Tees catalogue table for technical review.

Enviar uma consulta

Enviar uma consulta

Conexão e seleção

Linha principal e derivação

Especifique separadamente o DN principal e o dn da derivação. Use o desenho do tê e a linha dimensional correspondente.

Interface flangeada

Verifique o DN e a furação do flange com o componente conectado. Selecione junta e parafusos para o conjunto especificado.

Dimensões e instalação

Consulte o desenho específico para comprimentos e folgas necessários. Confirme a aplicabilidade atual da pressão e os tamanhos disponíveis para o projeto.

Solicitar orçamento

Enviar uma consulta

Seleção do produto

Solicitar orçamento

Perguntas frequentes sobre o produto

O que devo enviar em uma consulta sobre Tês com todas as conexões flangeadas?

Quais referências técnicas estão disponíveis para Tês com todas as conexões flangeadas?

Quais detalhes ainda exigem confirmação da Aquafitting?

Downloads técnicos

Solicitar orçamento

VERIFIED PRODUCT VIDEO Product videos appear only when the exact product identity has been confirmed. Use the product sheet and technical enquiry route for selection.

Resumo do produto · PDF · Inglês

Catálogos e downloads

Double-Flanged 22.5° Bend

Fixed Flange Fittings

Double-Flanged 22.5° Bend for 22.5-degree fixed-flange direction-change enquiries. Send the required sizes, working pressure, connection details and project drawing for review.

VER PRODUTO

Double-Flanged 11.25° Bend

Fixed Flange Fittings

Double-Flanged 11.25° Bend for 11.25-degree fixed-flange direction-change enquiries. Send the required sizes, working pressure, connection details and project drawing for review.

VER PRODUTO

Double-Flanged Tapers

Fixed Flange Fittings

Double-Flanged Tapers for fixed-flange diameter-transition enquiries. Send the required sizes, working pressure, connection details and project drawing for review.

VER PRODUTO
