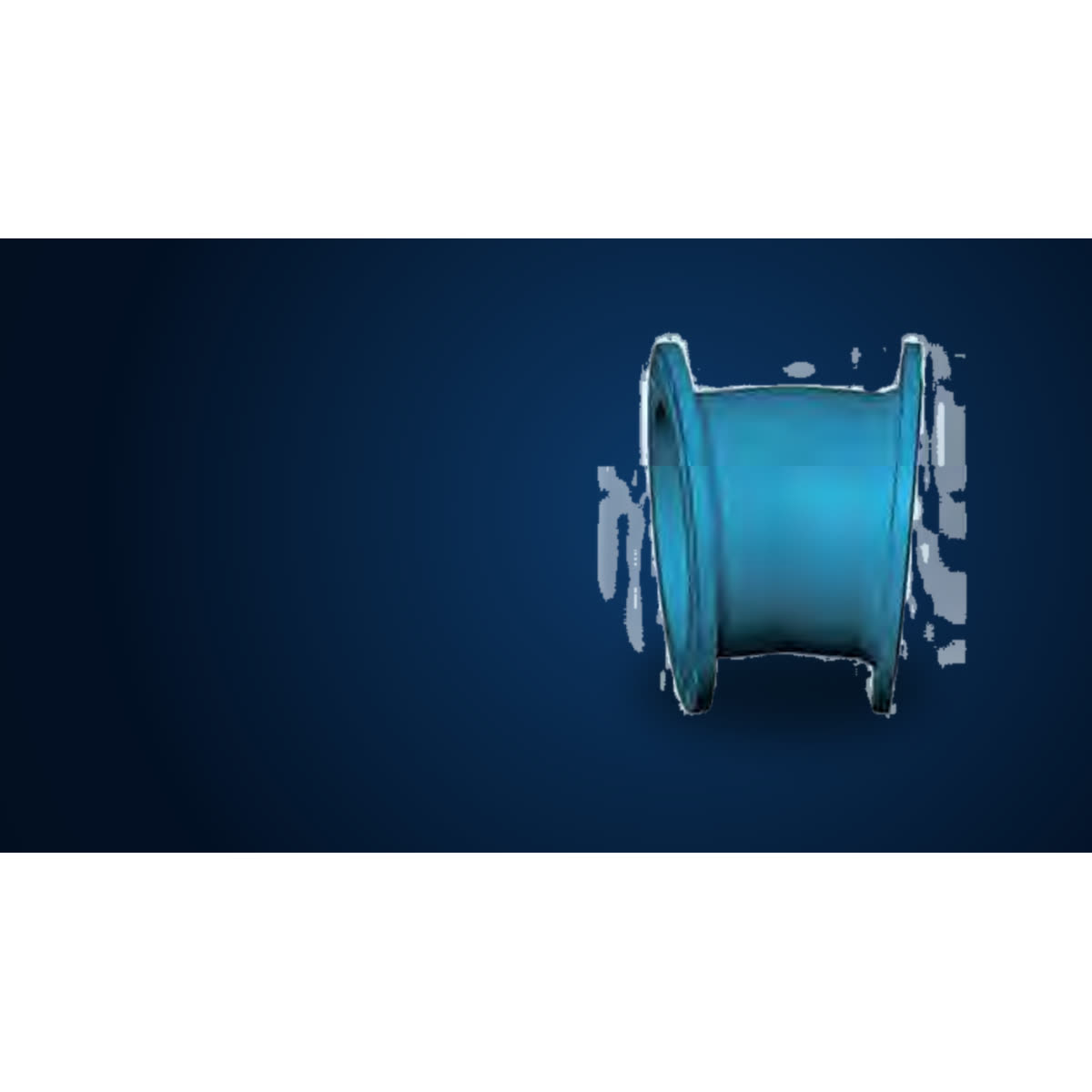

Curva de flange duplo de 11.25°
Mudar a direção em 11.25° entre dois flanges. Especifique juntos o ângulo da curva e o tamanho do flange.
Interface de conexão
Conecta-se a um flange compatível. Selecione pelo DN do flange, furação, junta e condições de serviço; a interface flangeada não implica compatibilidade com todos os materiais de tubos.
Visão geral do produto
Mudar a direção em 11.25° entre dois flanges.
Interface de conexão
Conecta-se a um flange compatível. Selecione pelo DN do flange, furação, junta e condições de serviço; a interface flangeada não implica compatibilidade com todos os materiais de tubos.
Disposição da conexão
Flange → curva de 11.25° → flange
Conexão e seleção
Mudança de direção de 11.25°
Verifique o ângulo da curva conforme o traçado da tubulação. Consulte o desenho para comprimento de instalação e folga.
Interface flangeada
Verifique o DN e a furação do flange com o componente conectado. Selecione junta e parafusos para o conjunto especificado.
Dimensões e instalação
Consulte o desenho específico para comprimentos e folgas necessários. Confirme a aplicabilidade atual da pressão e os tamanhos disponíveis para o projeto.
Dimensões do catálogo
Fonte: AQUAFITTING fixed-flange and T-type joint catalogue, page 21. Os símbolos dimensionais seguem o desenho de origem correspondente. Confirme a configuração selecionada e as dimensões atuais antes do pedido. A fonte apresenta comprimentos alternativos para alguns tamanhos nominais. Selecione o desenho correspondente. Os comprimentos DN1800 e DN2000 precisam de confirmação e não foram adotados.
| DN | e | L |
|---|---|---|
| 80 | 7.0 | 113 |
| 80 | 7.0 | 130 |
| 100 | 7.2 | 115 |
| 100 | 7.2 | 140 |
| 150 | 7.8 | 113 |
| 150 | 7.8 | 160 |
| 200 | 8.4 | 132 |
| 200 | 8.4 | 180 |
| 250 | 9.0 | 165 |
| 250 | 9.0 | 350 |
| 300 | 9.6 | 175 |
| 300 | 9.6 | 400 |
| 350 | 10.2 | 191 |
| 350 | 10.2 | 298 |
| 400 | 10.8 | 205 |
| 400 | 10.8 | 324 |
| 450 | 11.4 | 349 |
| 500 | 12.0 | 375 |
| 600 | 13.2 | 426 |
| 700 | 14.4 | 478 |
| 800 | 15.6 | 529 |
| 900 | 16.8 | 581 |
| 1000 | 18.0 | 632 |
| 1100 | 19.2 | 683 |
| 1200 | 20.4 | 735 |
| 1400 | 22.8 | 835 |
| 1500 | 24.0 | 885 |
| 1600 | 25.2 | 940 |
| 1800 | 27.6 | — |
| 2000 | 30 | — |
Downloads técnicos
Perguntas frequentes sobre o produto
O que devo enviar em uma consulta sobre Curva de flange duplo de 11.25°?
Envie o DN/OD requerido e as dimensões principais e de derivação ou de entrada e saída, a pressão de trabalho, a furação do flange ou os dados da bolsa e do tubo, a quantidade, o destino e os desenhos ou documentos necessários.
Quais referências técnicas estão disponíveis para Curva de flange duplo de 11.25°?
A documentação própria da Aquafitting provém das páginas 21 do catálogo próprio de flanges fixos ISO2531, com linhas DN, e e L, colunas de massa denominadas PN10, PN16 e PN25 e um desenho de produto. Trata-se de documentação histórica para seleção, que deve ser verificada para a consulta atual antes da cotação.
Quais detalhes ainda exigem confirmação da Aquafitting?
Antes da cotação, confirme a disponibilidade atual das medidas, a pressão de trabalho, o material, a vedação, o revestimento, a furação do flange ou a interface bolsa/tubo, as dimensões, a massa, a aplicabilidade das normas, os documentos e a adequação ao projeto.
Seleção do produto
nome do produto; DN/OD requerido e dimensões principais e de derivação ou de entrada e saída; pressão de trabalho ou classe de pressão; furação do flange ou dados da bolsa e do tubo; requisito de material e revestimento; quantidade; destino; documentos requeridos; desenho do projeto, se disponível
