Curva de dupla bolsa de 11.25°
Mudar a direção de uma tubulação PVC em 11.25°. Duas interfaces de bolsa conectam as extremidades de tubos adjacentes.
Compatibilidade do tubo
Tubo de PVC na conexão de bolsa. Verifique o diâmetro externo real, a geometria da bolsa e a configuração da junta.
Visão geral do produto
Mudar a direção de uma tubulação PVC em 11.25°.
Compatibilidade do tubo
Tubo de PVC na conexão de bolsa. Verifique o diâmetro externo real, a geometria da bolsa e a configuração da junta.
Disposição da conexão
Tubo PVC → curva de 11.25° → tubo PVC
Conexão e seleção
Curva de 11.25°
Verifique o ângulo da curva conforme o traçado da tubulação. Use o desenho correspondente para comprimento e altura.
Ajuste da bolsa
Verifique o diâmetro externo com a configuração de bolsa selecionada. Tamanho nominal e diâmetro externo medido são verificações separadas.
Seleção do conjunto
Use o desenho e a linha dimensional específicos do produto. Especifique junta, condições de serviço e quantidade necessária.
Dimensões da bolsa

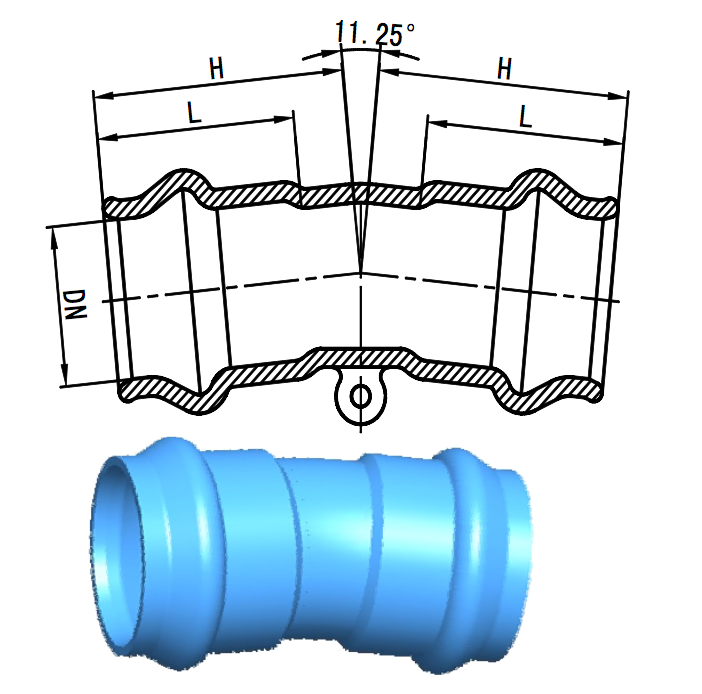

Fonte: AQUAFITTING PVC fitting 2022, page 3, 11.25° bend. L é o comprimento da bolsa indicado no desenho AQUAFITTING; não é o comprimento total da conexão. Solicite o desenho atual de 11.25° para confirmar H e as folgas de instalação do tamanho selecionado.
Downloads técnicos
Solicite os desenhos e documentos atuais da configuração selecionada.
Referências históricas do catálogo
As imagens originais são preservadas abaixo. Confirme dimensões, pressão, materiais e adequação atuais da configuração antes da cotação.
A tabela histórica de 11,25° repete valores H da tabela de 90°. Solicite um desenho confirmado para a medida necessária.

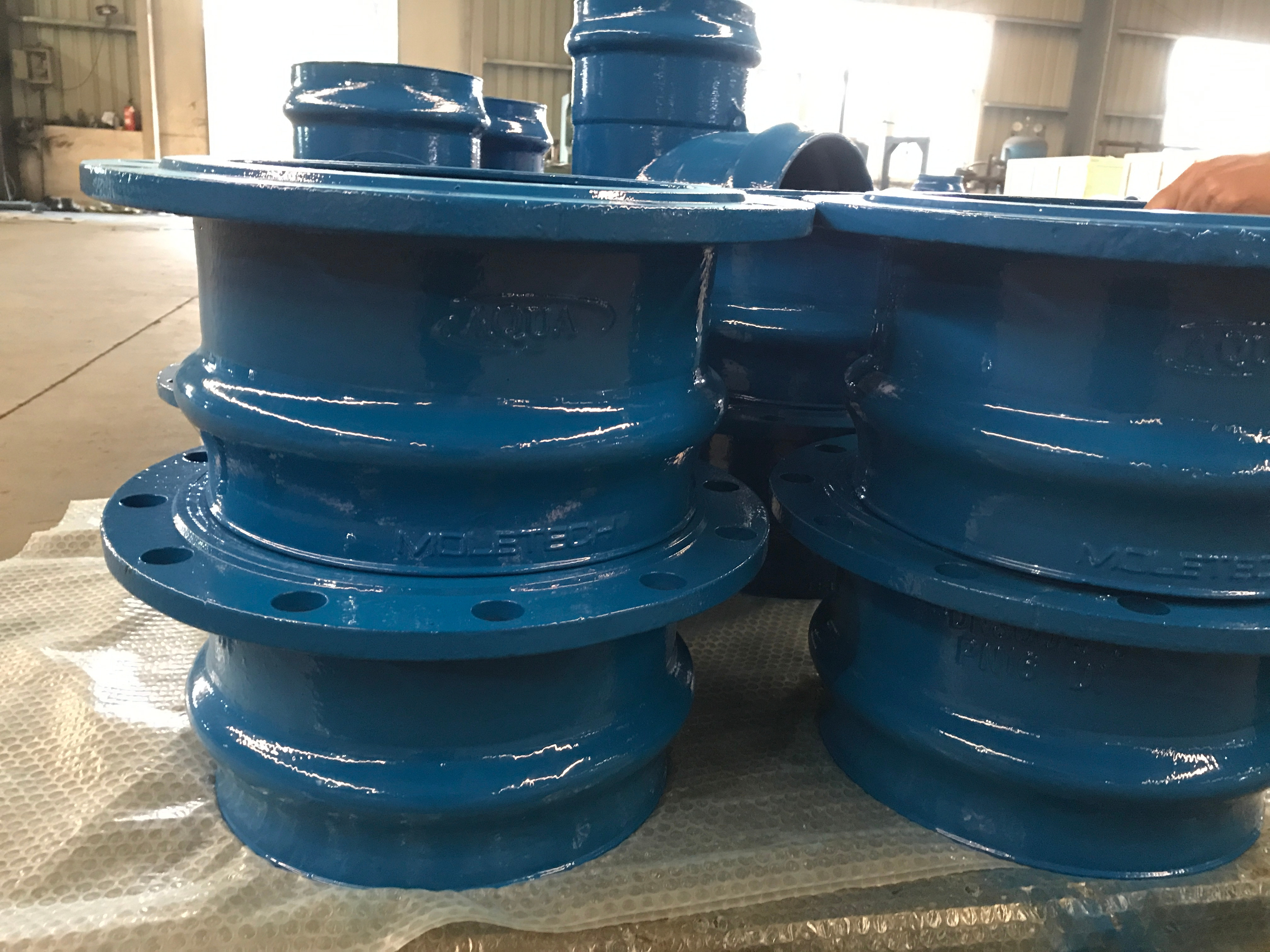

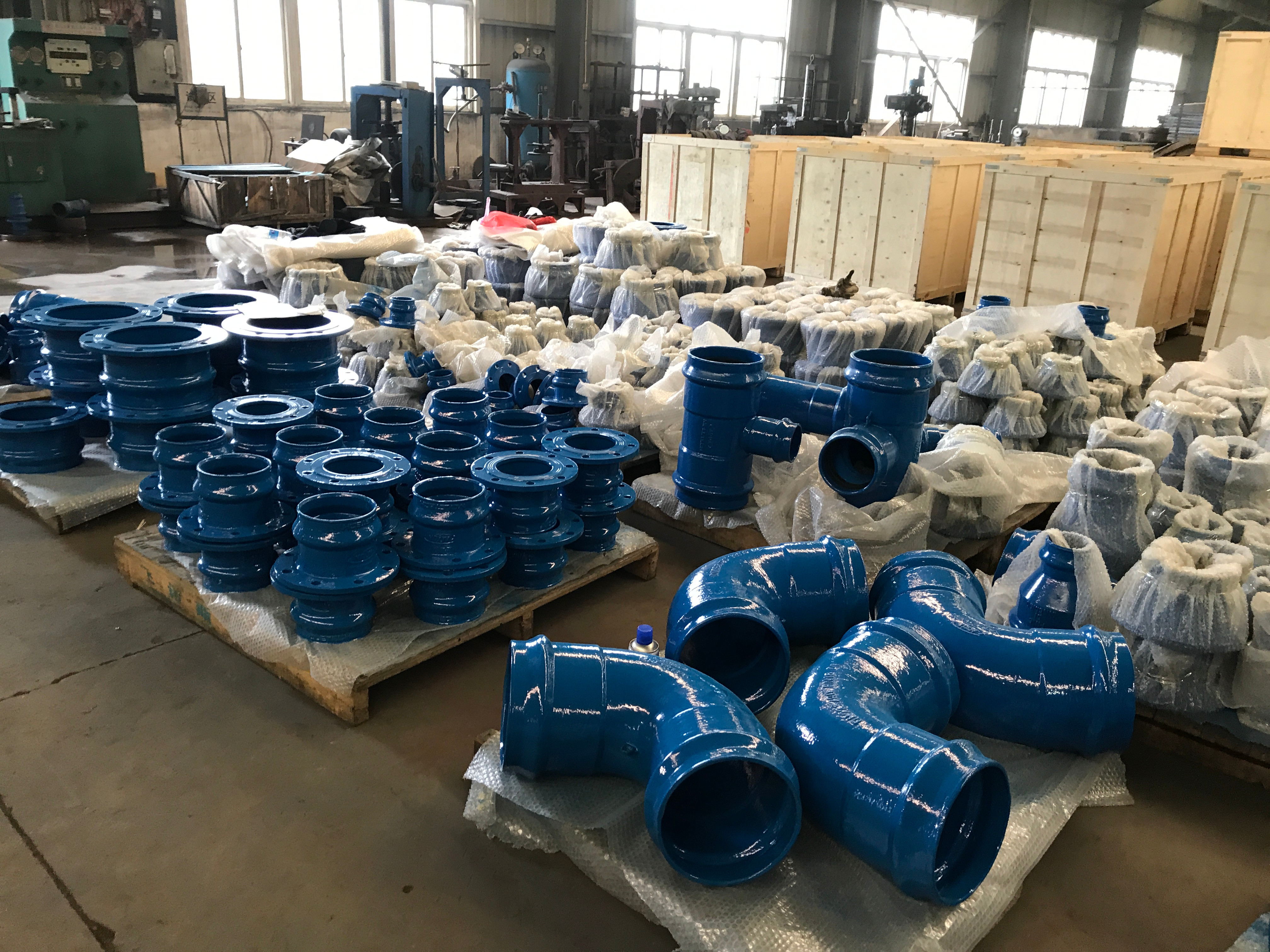

Desenho / tabela / referência do produto 1 · Desenho / tabela / referência do produto 2 · Outra foto do catálogo 1 · Outra foto do catálogo 2 · Outra foto do catálogo 3 · Outra foto do catálogo 4 · Outra foto do catálogo 5
Perguntas frequentes sobre o produto
O que devo enviar em uma consulta sobre Curva de dupla bolsa de 11.25°?
Envie o DN/OD requerido e as dimensões principais e de derivação ou de entrada e saída, a pressão de trabalho, a furação do flange ou os dados da bolsa e do tubo, a quantidade, o destino e os desenhos ou documentos necessários.
Quais referências técnicas estão disponíveis para Curva de dupla bolsa de 11.25°?
A documentação própria da Aquafitting provém do catálogo próprio PVC Fitting 2022, com linhas dimensionais DN, L e H específicas do produto e um desenho próprio. Trata-se de documentação histórica para seleção, que deve ser verificada para a consulta atual antes da cotação.
Quais detalhes ainda exigem confirmação da Aquafitting?
Antes da cotação, confirme a disponibilidade atual das medidas, a pressão de trabalho, o material, a vedação, o revestimento, a furação do flange ou a interface bolsa/tubo, as dimensões, a massa, a aplicabilidade das normas, os documentos e a adequação ao projeto.
Seleção do produto
nome do produto; DN/OD requerido e dimensões principais e de derivação ou de entrada e saída; pressão de trabalho ou classe de pressão; furação do flange ou dados da bolsa e do tubo; requisito de material e revestimento; quantidade; destino; documentos requeridos; desenho do projeto, se disponível
