Tê de dupla bolsa com flange fixo
Criar uma derivação com flange fixo em uma tubulação principal de PVC. Duas bolsas atendem à linha principal; a derivação tem uma interface flangeada separada.
Compatibilidade do tubo
Tubo de PVC na conexão de bolsa. Verifique o diâmetro externo real, a geometria da bolsa e a configuração da junta.
Visão geral do produto
Criar uma derivação com flange fixo em uma tubulação principal de PVC.
Compatibilidade do tubo
Tubo de PVC na conexão de bolsa. Verifique o diâmetro externo real, a geometria da bolsa e a configuração da junta.
Disposição da conexão
Linha principal PVC com bolsas → derivação de flange fixo
Conexão e seleção
Bolsas da linha principal
Especifique o diâmetro externo da tubulação principal e verifique ambas as bolsas com o sistema selecionado.
Flange da derivação
Especifique o tamanho nominal da derivação e a furação do flange separadamente do tamanho da tubulação principal.
Geometria da derivação
Use o desenho do tê de flange fixo para a posição da derivação e as dimensões de instalação. As diferentes configurações de tê têm tabelas dimensionais separadas.

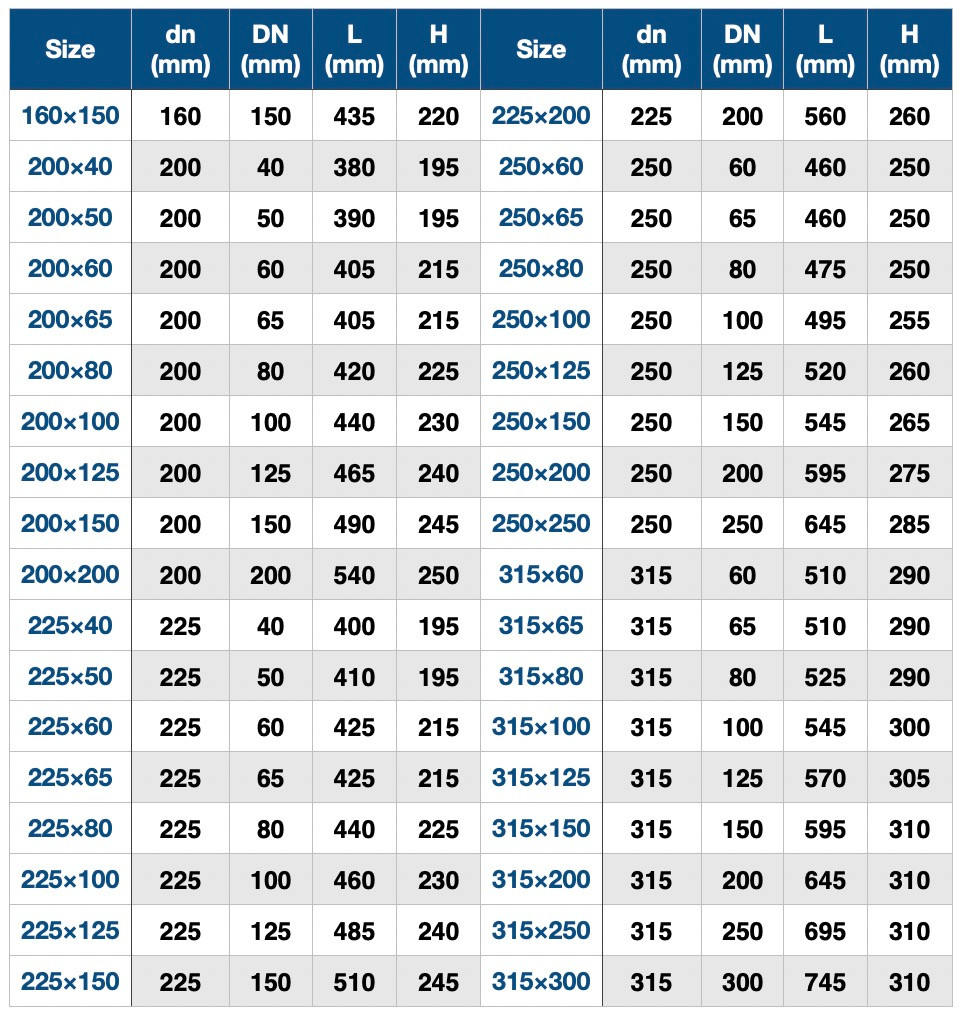

Dimensões do catálogo
Fonte: AQUAFITTING PVC fitting 2022, page 5. Os símbolos dimensionais seguem o desenho de origem correspondente. Confirme a configuração selecionada e as dimensões atuais antes do pedido. — indica que o dado não consta na fonte. Relacione cada símbolo dimensional ao desenho deste produto.
| Tamanho | dn (mm) | DN (mm) | L (mm) | H (mm) |
|---|---|---|---|---|
| 40×40 | 40 | 40 | 200 | 130 |
| 50×40 | 50 | 40 | 220 | 130 |
| 63×40 | 63 | 40 | 250 | 140 |
| 63×50 | 63 | 50 | 250 | 140 |
| 63×60 | 63 | 60 | 250 | 140 |
| 63×65 | 63 | 65 | 250 | 140 |
| 75×40 | 75 | 40 | 240 | 130 |
| 75×50 | 75 | 50 | 250 | 140 |
| 75×60 | 75 | 60 | 265 | 140 |
| 75×65 | 75 | 65 | 265 | 140 |
| 75×80 | 75 | 80 | 265 | 140 |
| 90×40 | 90 | 40 | 265 | 135 |
| 90×50 | 90 | 50 | 275 | 145 |
| 90×60 | 90 | 60 | 290 | 155 |
| 90×65 | 90 | 65 | 290 | 155 |
| 90×80 | 90 | 80 | 305 | 160 |
| 110×40 | 110 | 40 | 285 | 145 |
| 110×50 | 110 | 50 | 295 | 145 |
| 110×60 | 110 | 60 | 310 | 165 |
| 110×65 | 110 | 65 | 310 | 165 |
| 110×80 | 110 | 80 | 325 | 170 |
| 110×100 | 110 | 100 | 345 | 170 |
| 125×40 | 125 | 40 | 295 | 160 |
| 125×50 | 125 | 50 | 305 | 160 |
| 125×60 | 125 | 60 | 320 | 160 |
| 125×65 | 125 | 65 | 320 | 160 |
| 125×80 | 125 | 80 | 335 | 170 |
| 125×100 | 125 | 100 | 355 | 180 |
| 125×125 | 125 | 125 | 380 | 180 |
| 160×40 | 160 | 40 | 325 | 170 |
| 160×50 | 160 | 50 | 335 | 170 |
| 160×60 | 160 | 60 | 350 | 190 |
| 160×65 | 160 | 65 | 350 | 190 |
| 160×80 | 160 | 80 | 365 | 200 |
| 160×100 | 160 | 100 | 385 | 205 |
| 160×125 | 160 | 125 | 410 | 210 |
| 160×150 | 160 | 150 | 435 | 220 |
| 200×40 | 200 | 40 | 380 | 195 |
| 200×50 | 200 | 50 | 390 | 195 |
| 200×60 | 200 | 60 | 405 | 215 |
| 200×65 | 200 | 65 | 405 | 215 |
| 200×80 | 200 | 80 | 420 | 225 |
| 200×100 | 200 | 100 | 440 | 230 |
| 200×125 | 200 | 125 | 465 | 240 |
| 200×150 | 200 | 150 | 490 | 245 |
| 200×200 | 200 | 200 | 540 | 250 |
| 225×40 | 225 | 40 | 400 | 195 |
| 225×50 | 225 | 50 | 410 | 195 |
| 225×60 | 225 | 60 | 425 | 215 |
| 225×65 | 225 | 65 | 425 | 215 |
| 225×80 | 225 | 80 | 440 | 225 |
| 225×100 | 225 | 100 | 460 | 230 |
| 225×125 | 225 | 125 | 485 | 240 |
| 225×150 | 225 | 150 | 510 | 245 |
| 225×200 | 225 | 200 | 560 | 260 |
| 250×60 | 250 | 60 | 460 | 250 |
| 250×65 | 250 | 65 | 460 | 250 |
| 250×80 | 250 | 80 | 475 | 250 |
| 250×100 | 250 | 100 | 495 | 255 |
| 250×125 | 250 | 125 | 520 | 260 |
| 250×150 | 250 | 150 | 545 | 265 |
| 250×200 | 250 | 200 | 595 | 275 |
| 250×250 | 250 | 250 | 645 | 285 |
| 315×60 | 315 | 60 | 510 | 290 |
| 315×65 | 315 | 65 | 510 | 290 |
| 315×80 | 315 | 80 | 525 | 290 |
| 315×100 | 315 | 100 | 545 | 300 |
| 315×125 | 315 | 125 | 570 | 305 |
| 315×150 | 315 | 150 | 595 | 310 |
| 315×200 | 315 | 200 | 645 | 310 |
| 315×250 | 315 | 250 | 695 | 310 |
| 315×300 | 315 | 300 | 745 | 310 |
Downloads técnicos
Solicite os desenhos e documentos atuais da configuração selecionada.
Referências históricas do catálogo
As imagens originais são preservadas abaixo. Confirme dimensões, pressão, materiais e adequação atuais da configuração antes da cotação.

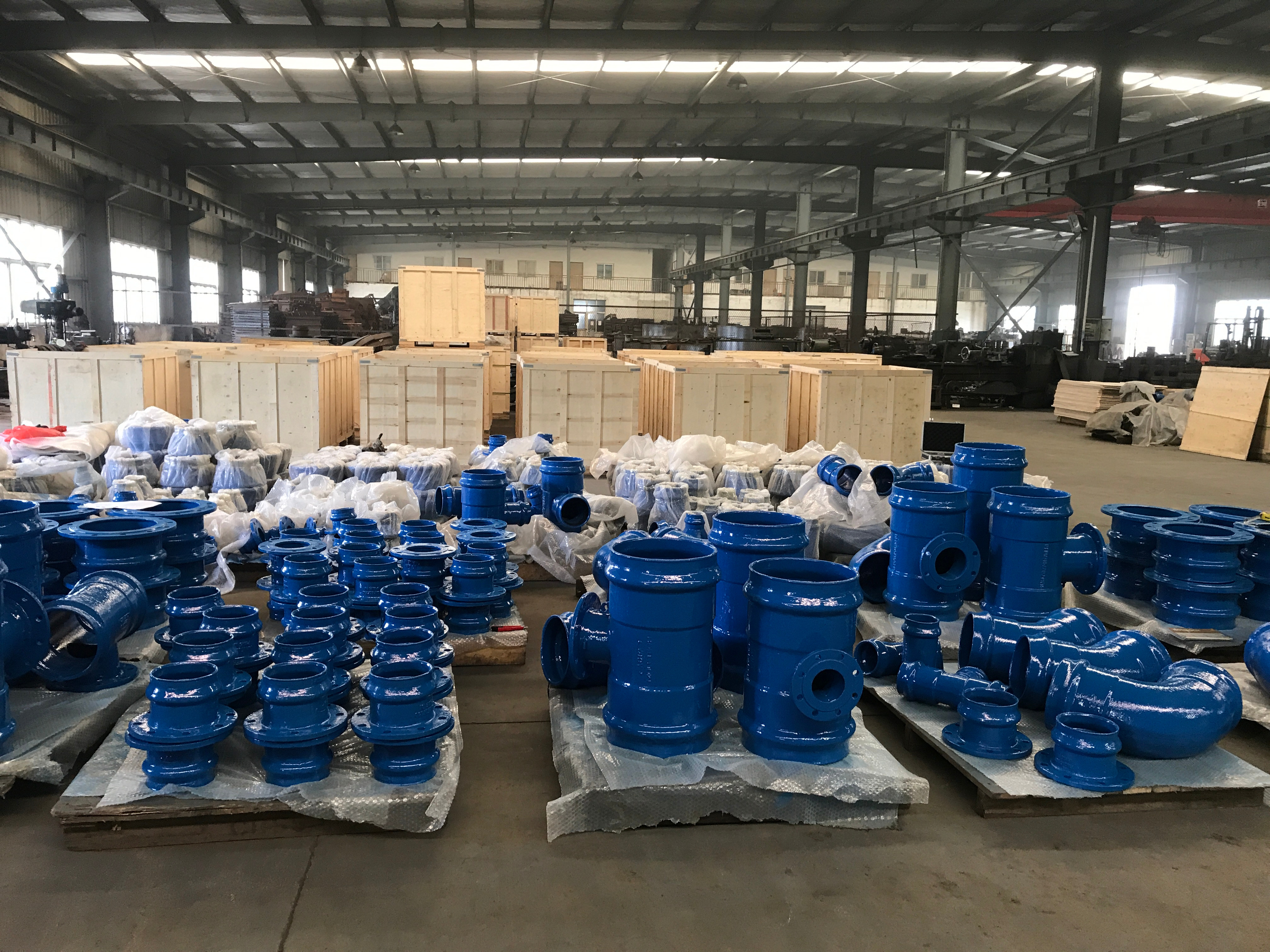

Desenho / tabela / referência do produto 1 · Desenho / tabela / referência do produto 2 · Desenho / tabela / referência do produto 3 · Desenho / tabela / referência do produto 4 · Outra foto do catálogo 1 · Outra foto do catálogo 2 · Outra foto do catálogo 3 · Outra foto do catálogo 4
Perguntas frequentes sobre o produto
Tê de dupla bolsa com flange fixo: quais dados enviar na consulta?
Envie o DN/OD requerido e as dimensões principais e de derivação ou de entrada e saída, a pressão de trabalho, a furação do flange ou os dados da bolsa e do tubo, a quantidade, o destino e os desenhos ou documentos necessários.
Tê de dupla bolsa com flange fixo: quais referências técnicas estão disponíveis?
A documentação própria da Aquafitting provém do catálogo próprio PVC Fitting 2022, com linhas dimensionais dn/DN, L e H específicas do produto e um desenho próprio. Trata-se de documentação histórica para seleção, que deve ser verificada para a consulta atual antes da cotação.
Quais detalhes ainda exigem confirmação da Aquafitting?
Antes da cotação, confirme a disponibilidade atual das medidas, a pressão de trabalho, o material, a vedação, o revestimento, a furação do flange ou a interface bolsa/tubo, as dimensões, a massa, a aplicabilidade das normas, os documentos e a adequação ao projeto.
Seleção do produto
nome do produto; DN/OD requerido e dimensões principais e de derivação ou de entrada e saída; pressão de trabalho ou classe de pressão; furação do flange ou dados da bolsa e do tubo; requisito de material e revestimento; quantidade; destino; documentos requeridos; desenho do projeto, se disponível
