Junta Gibault

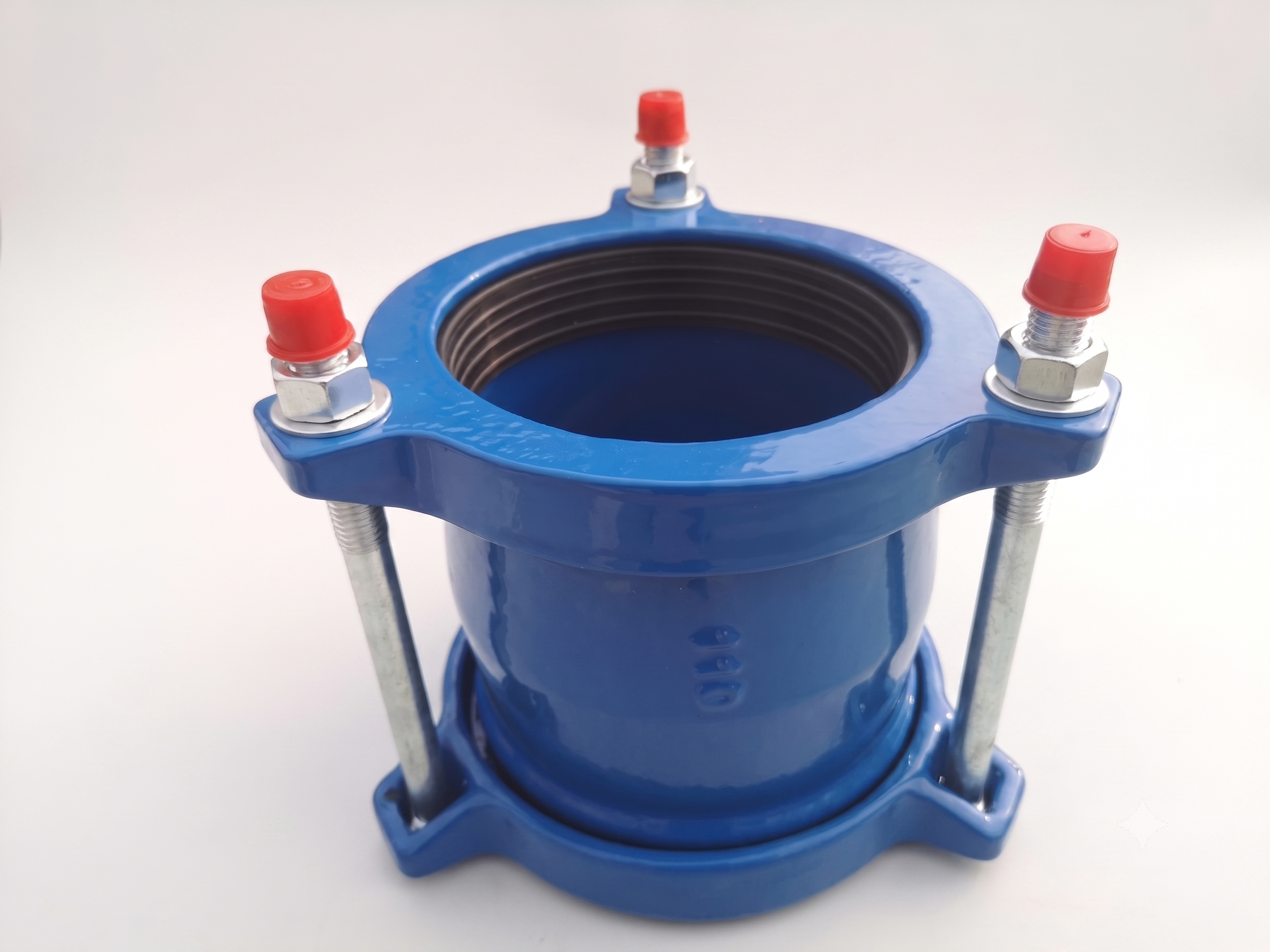

Unión mecánica tipo Gibault para conectar extremos de tubería de PVC. Seleccione según el diámetro exterior real y el plano de montaje correspondiente.
Compatibilidad de tubería
Tubería de PVC. Confirme el diámetro exterior exacto y la configuración del conjunto.
Descripción del producto
Unión mecánica tipo Gibault para conectar extremos de tubería de PVC.
Compatibilidad de tubería
Tubería de PVC. Confirme el diámetro exterior exacto y la configuración del conjunto.
Disposición de conexión
Extremo PVC → junta Gibault → extremo PVC
Conexión y selección
Diseño específico
Este diseño tiene su propia tabla dimensional; compartir nombre con otros productos Gibault no los hace intercambiables.
Ajuste a la tubería
Mida el diámetro exterior de la tubería y seleccione la fila de producto correspondiente.
Instalación
Confirme la junta, las condiciones de servicio y la disposición de instalación requerida para el tamaño seleccionado.

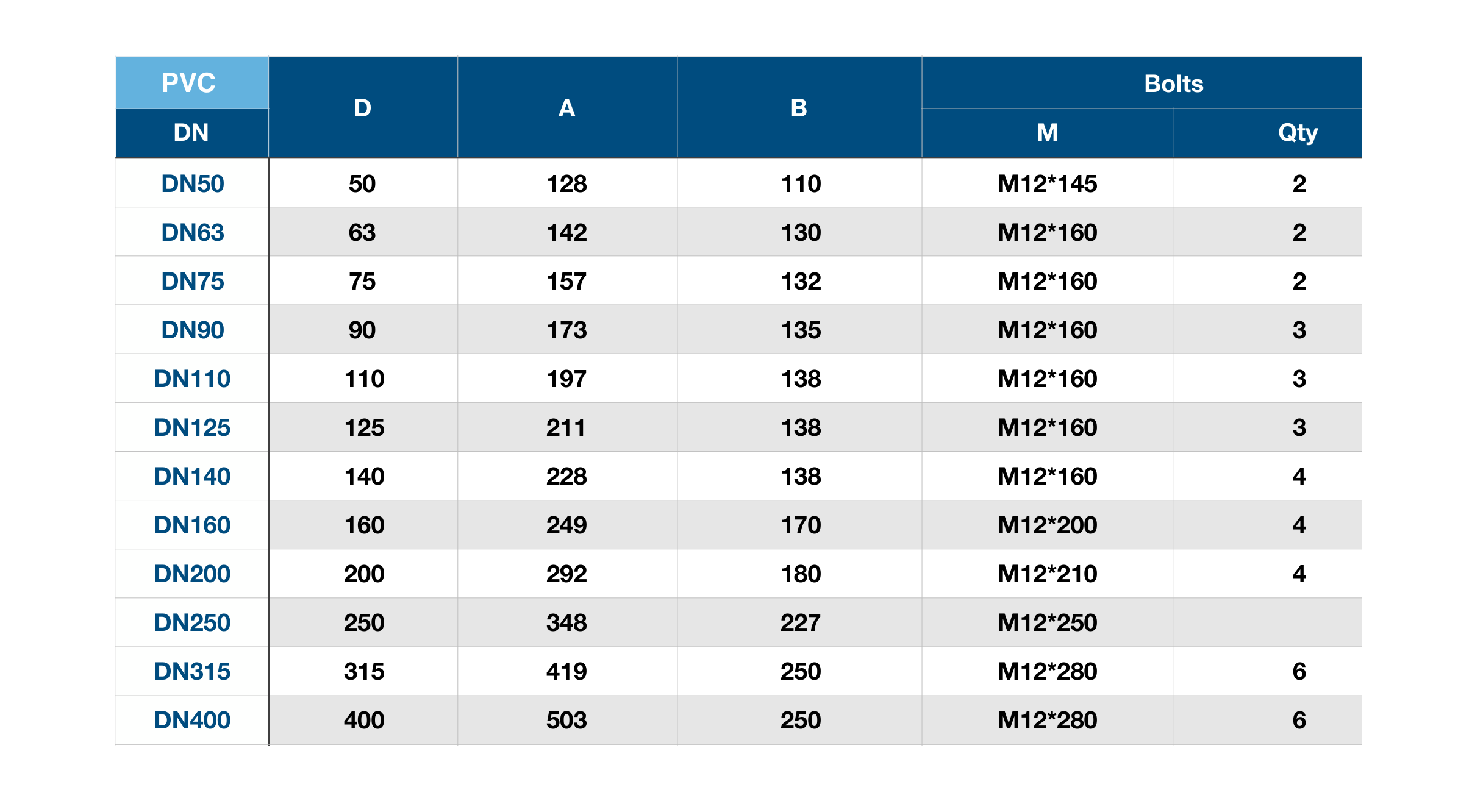

Dimensiones del catálogo

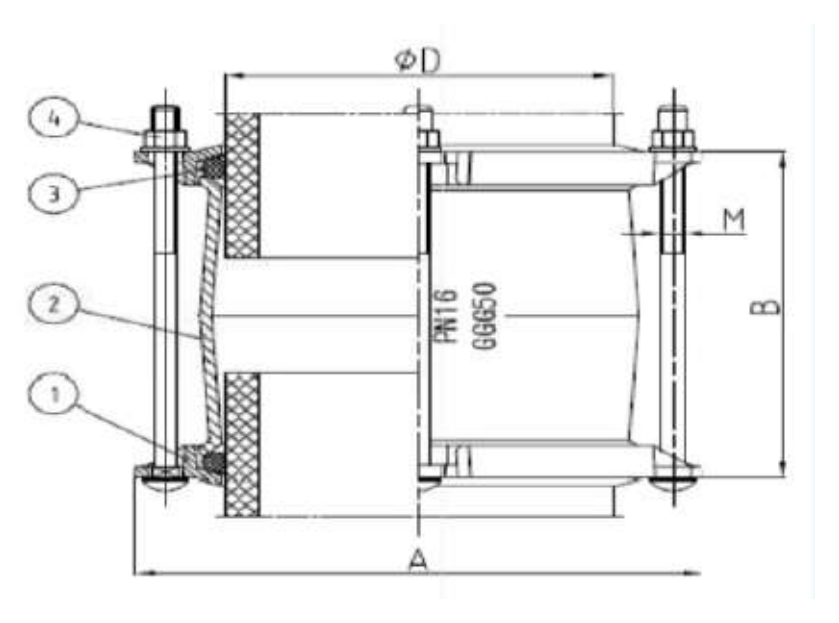

Fuente: AQUAFITTING English catalogue 2023, page 25. Los símbolos de dimensiones siguen el plano de origen correspondiente. Confirme la configuración seleccionada y las dimensiones vigentes antes del pedido. — indica que el dato no figura en el original.
| PVC DN | D | A | B | Tornillos M | Cantidad de tornillos |
|---|---|---|---|---|---|
| DN50 | 50 | 128 | 110 | M12*145 | 2 |
| DN63 | 63 | 142 | 130 | M12*160 | 2 |
| DN75 | 75 | 157 | 132 | M12*160 | 2 |
| DN90 | 90 | 173 | 135 | M12*160 | 3 |
| DN110 | 110 | 197 | 138 | M12*160 | 3 |
| DN125 | 125 | 211 | 138 | M12*160 | 3 |
| DN140 | 140 | 228 | 138 | M12*160 | 4 |
| DN160 | 160 | 249 | 170 | M12*200 | 4 |
| DN200 | 200 | 292 | 180 | M12*210 | 4 |
| DN250 | 250 | 348 | 227 | M12*250 | — |
| DN315 | 315 | 419 | 250 | M12*280 | 6 |
| DN400 | 400 | 503 | 250 | M12*280 | 6 |
Referencias técnicas
Revise el plano y la tabla de dimensiones disponibles y confirme con Aquafitting el tamaño final, la presión, la compatibilidad con la tubería y los documentos requeridos antes de la cotización.
Descargas técnicas
Selección del producto
nombre del producto | DN o tamaño nominal | diámetro exterior real de la tubería | material de la tubería | condición de los extremos | presión de trabajo | cantidad | destino | plano o catálogo requerido
