Unión Gibault de cuerpo largo para PVC — 300 mm

Unir extremos de tubería de PVC con el diseño Gibault de cuerpo largo de 300 mm. Seleccione según el diámetro exterior real y el plano de montaje correspondiente.

Compatibilidad de tubería
Tubería de PVC. Confirme el diámetro exterior exacto y la configuración del conjunto.

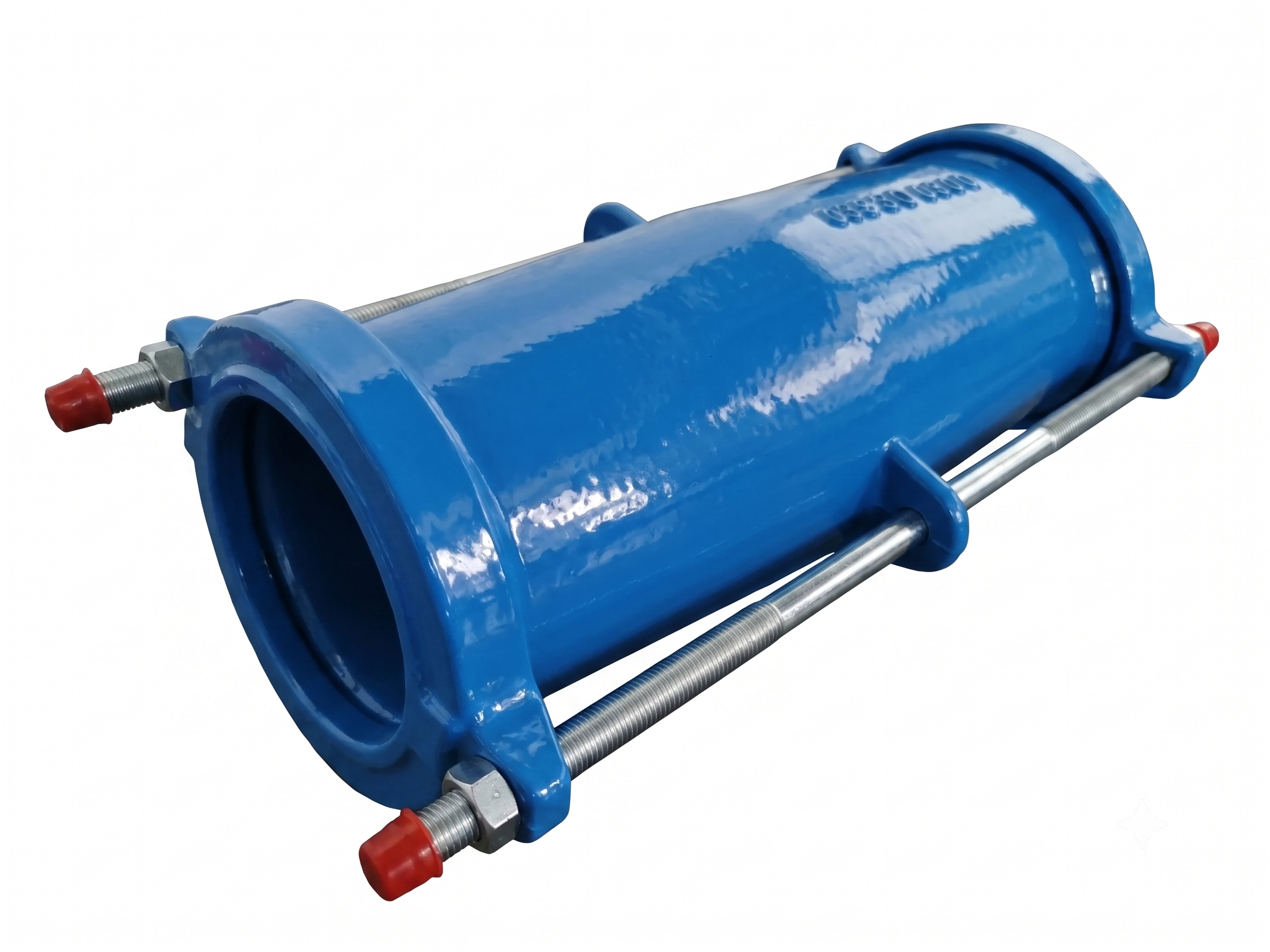

Vista del producto Aquafitting Junta Gibault de cuerpo largo de 300 mm.
Technical drawing for Aquafitting Gibault Joint long body 300mm.Ver ilustración original
Solicitar presupuestoResumen del producto · PDF · Inglés · V2026.08 · 98 KB

Descripción del producto

Unir extremos de tubería de PVC con el diseño Gibault de cuerpo largo de 300 mm.

Compatibilidad de tubería

Tubería de PVC. Confirme el diámetro exterior exacto y la configuración del conjunto.

Disposición de conexión

Extremo PVC → junta Gibault de cuerpo largo → extremo PVC

Solicitar presupuesto

Conexión y selección

Diseño específico

El diseño de cuerpo largo de 300 mm tiene su propia tabla de tamaños y longitud de instalación.

Ajuste a la tubería

Mida el diámetro exterior de la tubería y seleccione la fila de producto correspondiente.

Instalación

Confirme la junta, las condiciones de servicio y la disposición de instalación requerida para el tamaño seleccionado.

Solicitar presupuesto

Dimensiones del catálogo

Fuente: AQUAFITTING English catalogue 2023, page 26. Los símbolos de dimensiones siguen el plano de origen correspondiente. Confirme la configuración seleccionada y las dimensiones vigentes antes del pedido.

Unión Gibault de cuerpo largo para PVC — 300 mm — Dimensiones del catálogo
Designación del Ø exterior de tuberíaDABTornillos MCantidad de tornillos
OD5050128300M12*4002
OD6363142300M12*4002
OD7575157300M12*4002
OD9090173300M12*4002
OD110110197300M12*4003
OD125125211300M12*4003
OD140140228300M12*4004
OD160160249300M12*4004
OD200200292300M12*4004
OD225225323300M12*4004
OD250250348300M12*4006
OD315315419300M12*4006

Referencias técnicas

Revise el plano y la tabla de dimensiones disponibles y confirme con Aquafitting el tamaño final, la presión, la compatibilidad con la tubería y los documentos requeridos antes de la cotización.

Descargas técnicas

Resumen del producto · PDF · Inglés · V2026.08 · 98 KB

Catálogos y descargas

Abrir el plano técnico a tamaño completo

Abrir la tabla de dimensiones a tamaño completo

Selección del producto

nombre del producto | DN o tamaño nominal | diámetro exterior real de la tubería | material de la tubería | condición de los extremos | presión de trabajo | cantidad | destino | plano o catálogo requerido

Solicitar presupuesto

Unión Gibault de cuerpo largo para PVC — 300 mm

Vista del producto Aquafitting Junta Gibault de cuerpo largo de 300 mm.

Unir extremos de tubería de PVC con el diseño Gibault de cuerpo largo de 300 mm. Seleccione según el diámetro exterior real y el plano de montaje correspondiente.

Compatibilidad de tubería
Tubería de PVC. Confirme el diámetro exterior exacto y la configuración del conjunto.

Resumen del producto · PDF · Inglés · V2026.08 · 98 KB

Solicitar presupuesto

Descripción · Especificaciones · Descargas

Overview

Dimensiones del catálogo

Designación del Ø exterior de tubería
D
A
B
Tornillos M
Cantidad de tornillos
OD50
50
128
300
M12*400
2
OD63
63
142
300
M12*400
2
OD75
75
157
300
M12*400
2
OD90
90
173
300
M12*400
2
OD110
110
197
300
M12*400
3
OD125
125
211
300
M12*400
3
OD140
140
228
300
M12*400
4
OD160
160
249
300
M12*400
4
OD200
200
292
300
M12*400
4
OD225
225
323
300
M12*400
4
OD250
250
348
300
M12*400
6
OD315
315
419
300
M12*400
6

Fuente: AQUAFITTING English catalogue 2023, page 26. Los símbolos de dimensiones siguen el plano de origen correspondiente. Confirme la configuración seleccionada y las dimensiones vigentes antes del pedido.

OD50

D: 50 · A: 128 · B: 300 · Tornillos M: M12*400 · Cantidad de tornillos: 2

OD63

D: 63 · A: 142 · B: 300 · Tornillos M: M12*400 · Cantidad de tornillos: 2

OD75

D: 75 · A: 157 · B: 300 · Tornillos M: M12*400 · Cantidad de tornillos: 2

OD90

D: 90 · A: 173 · B: 300 · Tornillos M: M12*400 · Cantidad de tornillos: 2

OD110

D: 110 · A: 197 · B: 300 · Tornillos M: M12*400 · Cantidad de tornillos: 3

OD125

D: 125 · A: 211 · B: 300 · Tornillos M: M12*400 · Cantidad de tornillos: 3

OD140

D: 140 · A: 228 · B: 300 · Tornillos M: M12*400 · Cantidad de tornillos: 4

OD160

D: 160 · A: 249 · B: 300 · Tornillos M: M12*400 · Cantidad de tornillos: 4

OD200

D: 200 · A: 292 · B: 300 · Tornillos M: M12*400 · Cantidad de tornillos: 4

OD225

D: 225 · A: 323 · B: 300 · Tornillos M: M12*400 · Cantidad de tornillos: 4

OD250

D: 250 · A: 348 · B: 300 · Tornillos M: M12*400 · Cantidad de tornillos: 6

OD315

D: 315 · A: 419 · B: 300 · Tornillos M: M12*400 · Cantidad de tornillos: 6

Descripción general del producto

Unir extremos de tubería de PVC con el diseño Gibault de cuerpo largo de 300 mm.

Compatibilidad de tubería

Tubería de PVC. Confirme el diámetro exterior exacto y la configuración del conjunto.

Disposición de conexión

Extremo PVC → junta Gibault de cuerpo largo → extremo PVC

Solicitar presupuesto

Referencias técnicas

Revise el plano y la tabla de dimensiones disponibles y confirme con Aquafitting el tamaño final, la presión, la compatibilidad con la tubería y los documentos requeridos antes de la cotización.

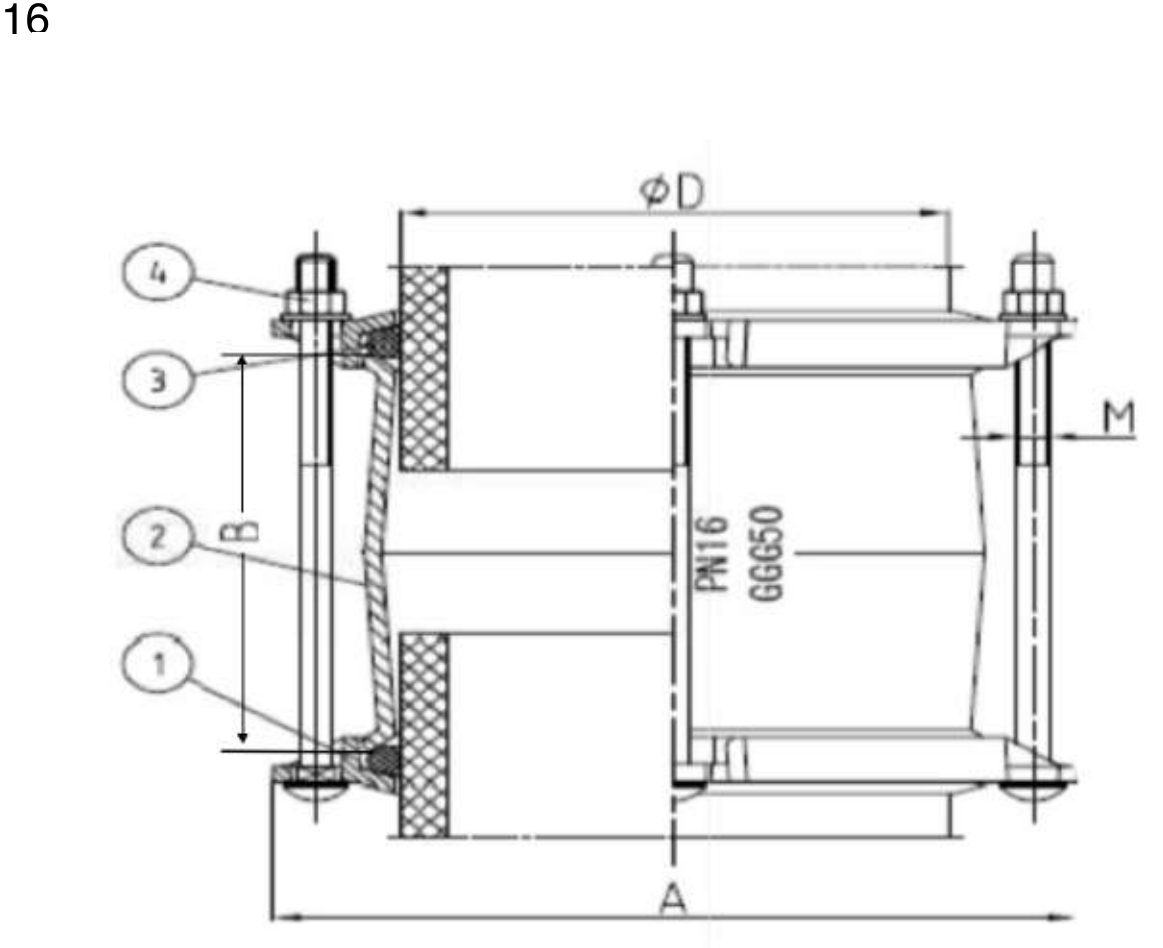

Plano técnico — AQUAFITTING Unión Gibault de cuerpo largo para PVC — 300 mm

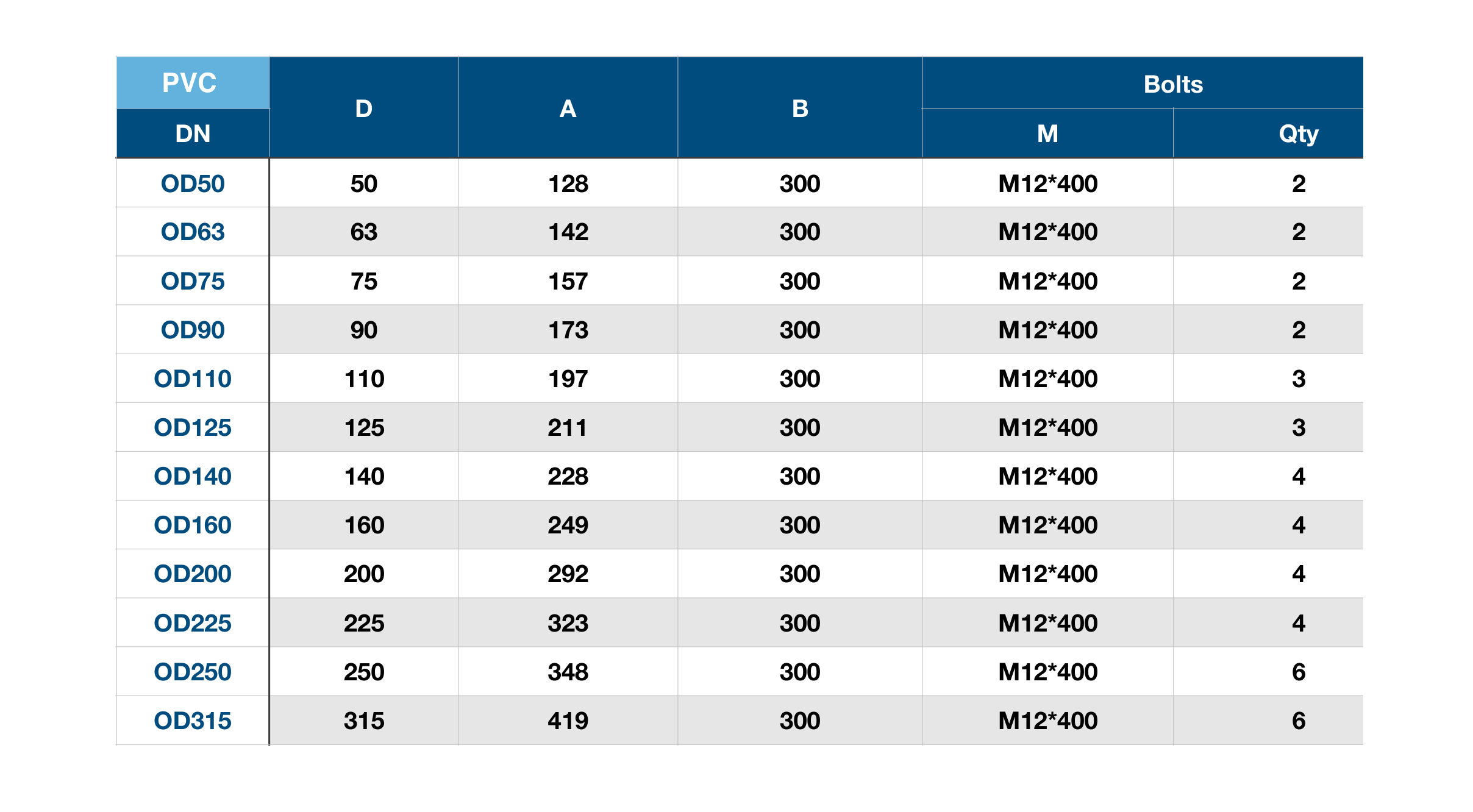

Tabla de dimensiones — AQUAFITTING Unión Gibault de cuerpo largo para PVC — 300 mm

Conexión y selección

Diseño específico

El diseño de cuerpo largo de 300 mm tiene su propia tabla de tamaños y longitud de instalación.

Ajuste a la tubería

Mida el diámetro exterior de la tubería y seleccione la fila de producto correspondiente.

Instalación

Confirme la junta, las condiciones de servicio y la disposición de instalación requerida para el tamaño seleccionado.

Solicitar presupuesto

Selección del producto

nombre del producto | DN o tamaño nominal | diámetro exterior real de la tubería | material de la tubería | condición de los extremos | presión de trabajo | cantidad | destino | plano o catálogo requerido

Solicitar presupuesto
