Unión Gibault para tuberías de PVC

Unir dos extremos de tubería de PVC con un acoplamiento mecánico. Seleccione según el diámetro exterior real y el plano de montaje correspondiente.

Compatibilidad de tubería
Tubería de PVC. Confirme el diámetro exterior exacto y la configuración del conjunto.

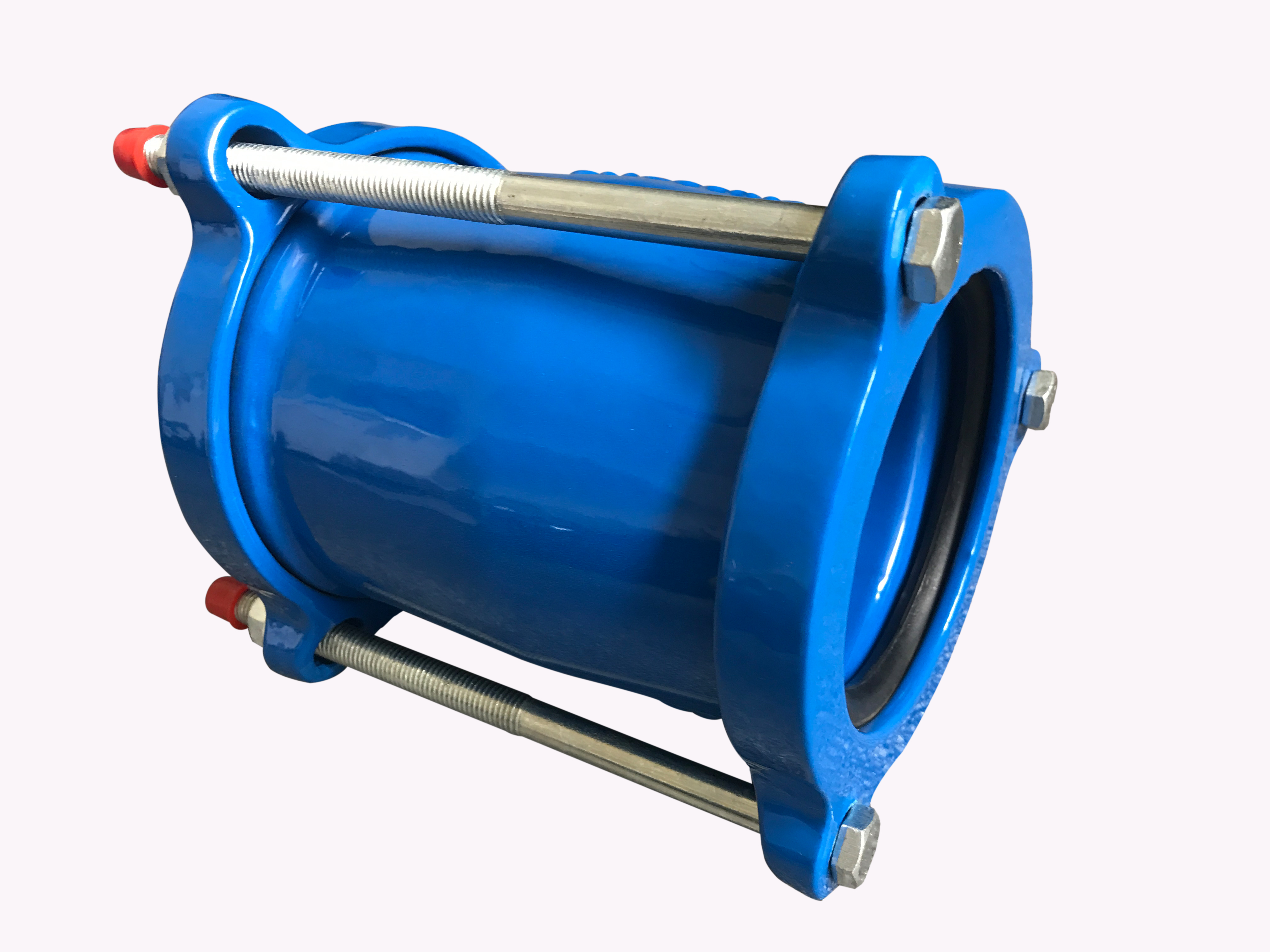

Vista del producto Aquafitting Junta Gibault para tuberías de PVC.

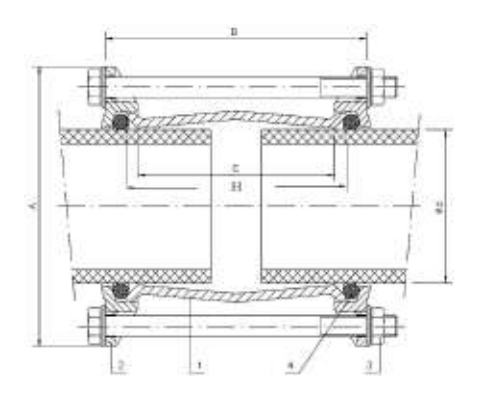

Technical drawing for Aquafitting Gibault Joint for PVC pipes.Ver ilustración original
Solicitar presupuestoResumen del producto · PDF · Inglés · V2026.08 · 97 KB

Descripción del producto

Unir dos extremos de tubería de PVC con un acoplamiento mecánico.

Compatibilidad de tubería

Tubería de PVC. Confirme el diámetro exterior exacto y la configuración del conjunto.

Disposición de conexión

Extremo PVC → acoplamiento Gibault → extremo PVC

Solicitar presupuesto

Conexión y selección

Diseño específico

Use el plano de la junta Gibault para tuberías PVC y sus propias dimensiones de montaje.

Ajuste a la tubería

Mida el diámetro exterior de la tubería y seleccione la fila de producto correspondiente.

Instalación

Confirme la junta, las condiciones de servicio y la disposición de instalación requerida para el tamaño seleccionado.

Solicitar presupuesto

Dimensiones del catálogo

Fuente: AQUAFITTING English catalogue 2023, page 24. Los símbolos de dimensiones siguen el plano de origen correspondiente. Confirme la configuración seleccionada y las dimensiones vigentes antes del pedido.

Unión Gibault para tuberías de PVC — Dimensiones del catálogo
TamañoTamaño del tornilloCantidad de tornillosABCH
50M12×1802135130110122
63M12×1802140145120132
75M12×1802152145120132
90M12×1803170150120132
110M12×2103194160140151
125M12×2104209175140151
140M12×2404228175140151
160M12×2404250175140152
200M12×2404294220170181
225M12×2406321220170181
250M12×2806347220170181
315M12×2806414220175185
400M12×2808505245195210
500M12×28010618245195210

Referencias técnicas

Revise el plano y la tabla de dimensiones disponibles y confirme con Aquafitting el tamaño final, la presión, la compatibilidad con la tubería y los documentos requeridos antes de la cotización.

Descargas técnicas

Resumen del producto · PDF · Inglés · V2026.08 · 97 KB

Catálogos y descargas

Abrir el plano técnico a tamaño completo

Abrir la tabla de dimensiones a tamaño completo

Selección del producto

nombre del producto | DN o tamaño nominal | diámetro exterior real de la tubería | material de la tubería | condición de los extremos | presión de trabajo | cantidad | destino | plano o catálogo requerido

Solicitar presupuesto

Unión Gibault para tuberías de PVC

Vista del producto Aquafitting Junta Gibault para tuberías de PVC.

Unir dos extremos de tubería de PVC con un acoplamiento mecánico. Seleccione según el diámetro exterior real y el plano de montaje correspondiente.

Compatibilidad de tubería
Tubería de PVC. Confirme el diámetro exterior exacto y la configuración del conjunto.

Resumen del producto · PDF · Inglés · V2026.08 · 97 KB

Solicitar presupuesto

Descripción · Especificaciones · Descargas

Overview

Dimensiones del catálogo

Tamaño
Tamaño del tornillo
Cantidad de tornillos
A
B
C
H
50
M12×180
2
135
130
110
122
63
M12×180
2
140
145
120
132
75
M12×180
2
152
145
120
132
90
M12×180
3
170
150
120
132
110
M12×210
3
194
160
140
151
125
M12×210
4
209
175
140
151
140
M12×240
4
228
175
140
151
160
M12×240
4
250
175
140
152
200
M12×240
4
294
220
170
181
225
M12×240
6
321
220
170
181
250
M12×280
6
347
220
170
181
315
M12×280
6
414
220
175
185
400
M12×280
8
505
245
195
210
500
M12×280
10
618
245
195
210

Fuente: AQUAFITTING English catalogue 2023, page 24. Los símbolos de dimensiones siguen el plano de origen correspondiente. Confirme la configuración seleccionada y las dimensiones vigentes antes del pedido.

50

Tamaño del tornillo: M12×180 · Cantidad de tornillos: 2 · A: 135 · B: 130 · C: 110 · H: 122

63

Tamaño del tornillo: M12×180 · Cantidad de tornillos: 2 · A: 140 · B: 145 · C: 120 · H: 132

75

Tamaño del tornillo: M12×180 · Cantidad de tornillos: 2 · A: 152 · B: 145 · C: 120 · H: 132

90

Tamaño del tornillo: M12×180 · Cantidad de tornillos: 3 · A: 170 · B: 150 · C: 120 · H: 132

110

Tamaño del tornillo: M12×210 · Cantidad de tornillos: 3 · A: 194 · B: 160 · C: 140 · H: 151

125

Tamaño del tornillo: M12×210 · Cantidad de tornillos: 4 · A: 209 · B: 175 · C: 140 · H: 151

140

Tamaño del tornillo: M12×240 · Cantidad de tornillos: 4 · A: 228 · B: 175 · C: 140 · H: 151

160

Tamaño del tornillo: M12×240 · Cantidad de tornillos: 4 · A: 250 · B: 175 · C: 140 · H: 152

200

Tamaño del tornillo: M12×240 · Cantidad de tornillos: 4 · A: 294 · B: 220 · C: 170 · H: 181

225

Tamaño del tornillo: M12×240 · Cantidad de tornillos: 6 · A: 321 · B: 220 · C: 170 · H: 181

250

Tamaño del tornillo: M12×280 · Cantidad de tornillos: 6 · A: 347 · B: 220 · C: 170 · H: 181

315

Tamaño del tornillo: M12×280 · Cantidad de tornillos: 6 · A: 414 · B: 220 · C: 175 · H: 185

400

Tamaño del tornillo: M12×280 · Cantidad de tornillos: 8 · A: 505 · B: 245 · C: 195 · H: 210

500

Tamaño del tornillo: M12×280 · Cantidad de tornillos: 10 · A: 618 · B: 245 · C: 195 · H: 210

Descripción general del producto

Unir dos extremos de tubería de PVC con un acoplamiento mecánico.

Compatibilidad de tubería

Tubería de PVC. Confirme el diámetro exterior exacto y la configuración del conjunto.

Disposición de conexión

Extremo PVC → acoplamiento Gibault → extremo PVC

Solicitar presupuesto

Referencias técnicas

Revise el plano y la tabla de dimensiones disponibles y confirme con Aquafitting el tamaño final, la presión, la compatibilidad con la tubería y los documentos requeridos antes de la cotización.

Plano técnico — AQUAFITTING Unión Gibault para tuberías de PVC

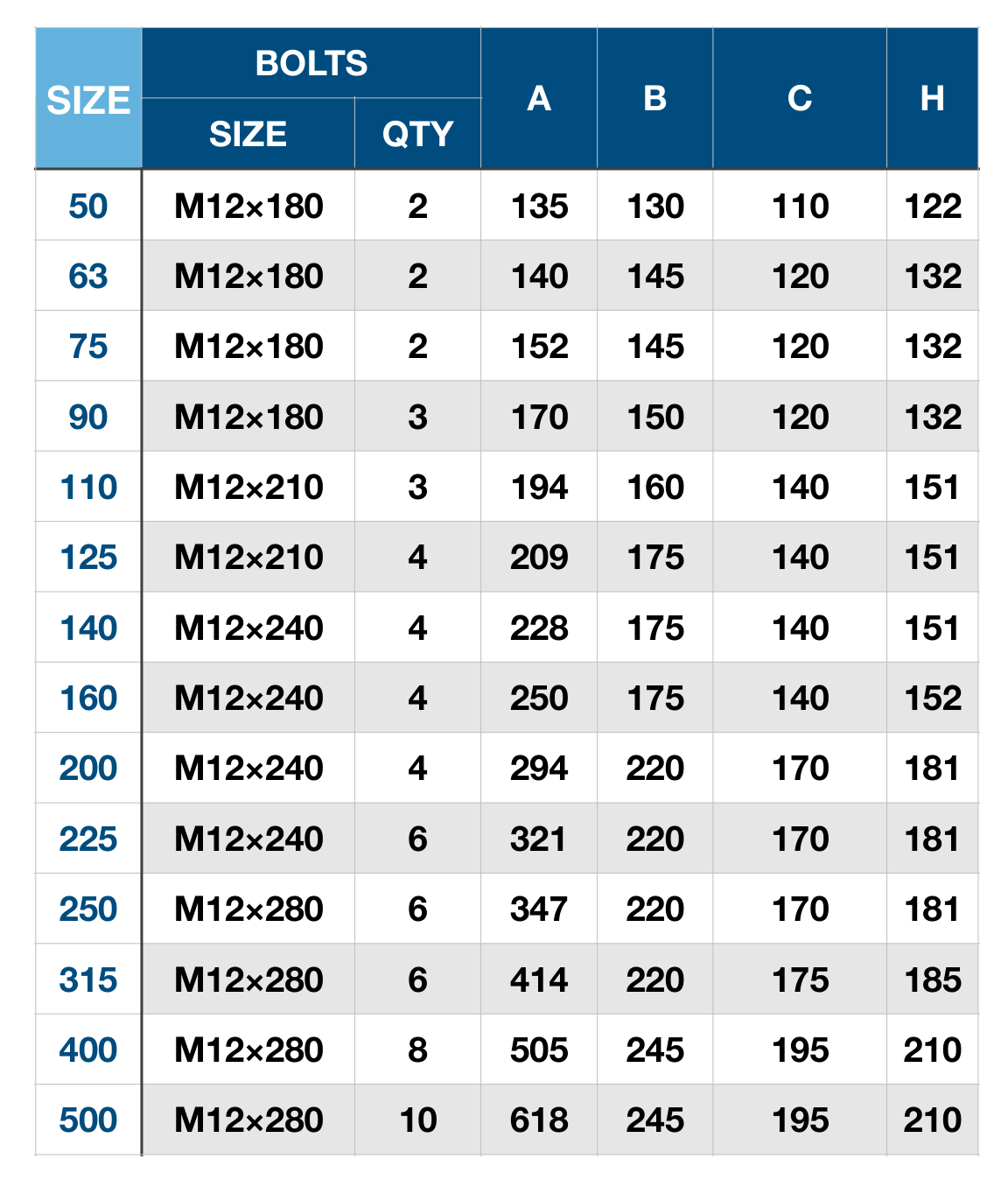

Tabla de dimensiones — AQUAFITTING Unión Gibault para tuberías de PVC

Conexión y selección

Diseño específico

Use el plano de la junta Gibault para tuberías PVC y sus propias dimensiones de montaje.

Ajuste a la tubería

Mida el diámetro exterior de la tubería y seleccione la fila de producto correspondiente.

Instalación

Confirme la junta, las condiciones de servicio y la disposición de instalación requerida para el tamaño seleccionado.

Solicitar presupuesto

Selección del producto

nombre del producto | DN o tamaño nominal | diámetro exterior real de la tubería | material de la tubería | condición de los extremos | presión de trabajo | cantidad | destino | plano o catálogo requerido

Solicitar presupuesto
